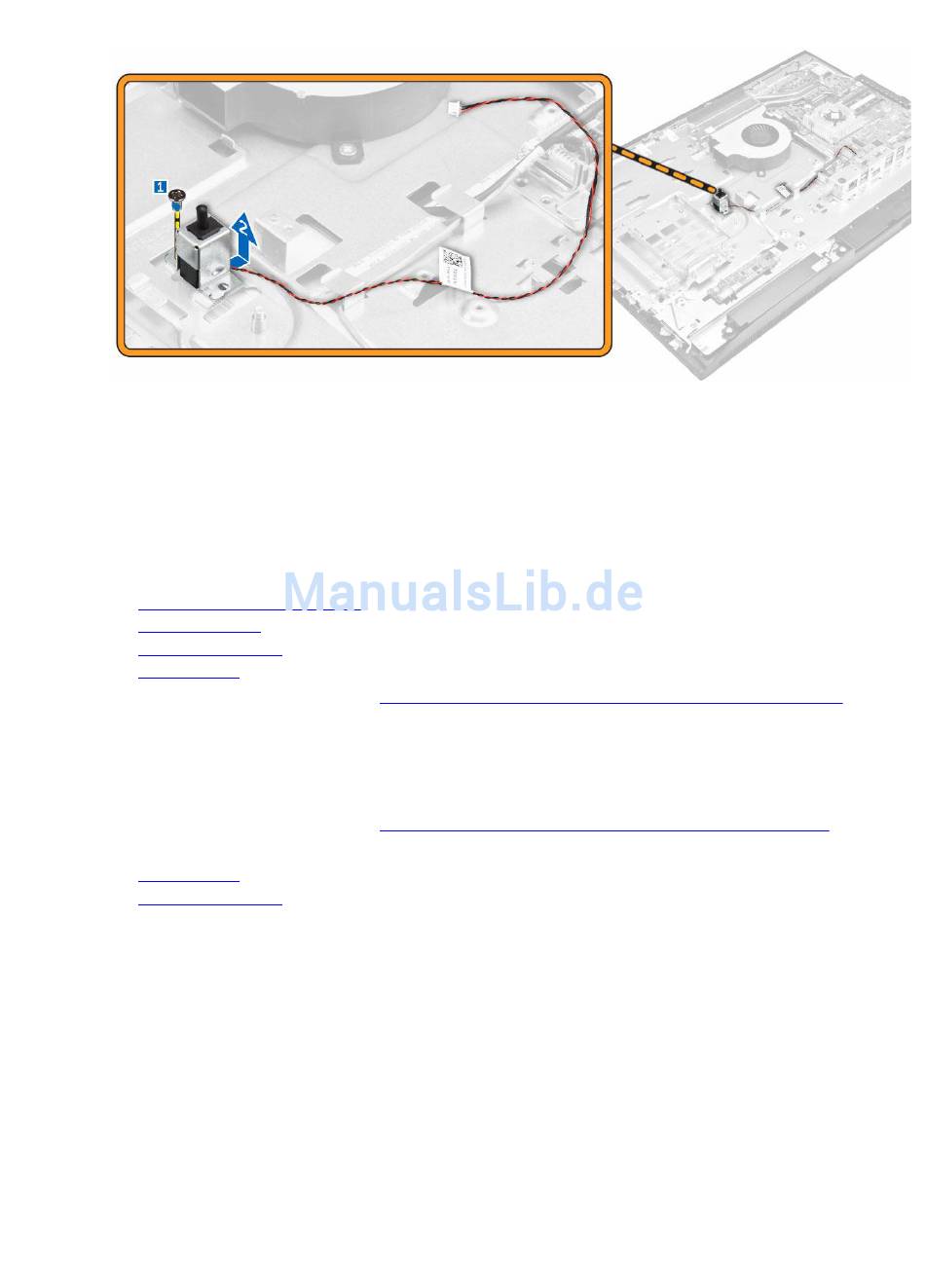

Installieren des Eingriffschalters

1. Setzen Sie den Eingriffschalter in den Steckplatz im Computer ein.
2. Ziehen Sie die Schraube fest, um den Eingriffschalter am Gehäuse zu befestigen.
3. Führen Sie das Kabel entlang der Halteklammern im Gehäuse.
4. Verbinden Sie das Kabel des Eingriffschalters mit dem Anschluss auf der Systemplatine.
5. Bauen Sie folgende Komponenten ein:
a. Abdeckung der Systemplatine
b. VESA-Halterung
c. hintere Abdeckung
d. Standrahmen
6. Folgen Sie den Anweisungen unter
Entfernen der Betriebsschalter- und On-Screen-Display-
(OSD)-Tasten-Platine
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie folgende Komponenten:
a. Standrahmen
b. hintere Abdeckung
3. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch:
a. Entfernen Sie die Schraube, um die Metallplatte zu entfernen, mit der die Betriebsschalter- und
OSD-Tasten-Platine am Computer befestigt ist [1].
b. Ziehen Sie das Klebeband von der OSD-Tasten-Platine ab [2].
c. Entfernen Sie die Betriebsschalter- und OSD-Tasten-Platine aus dem Gehäuse [3].
d. Trennen Sie die Kabel von der Betriebsschalter- und OSD-Tasten-Platine, um die Platine vom
Computer zu lösen [4, 5].
28
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
