Dell OptiPlex 7440 Benutzerhandbuch Seite 33

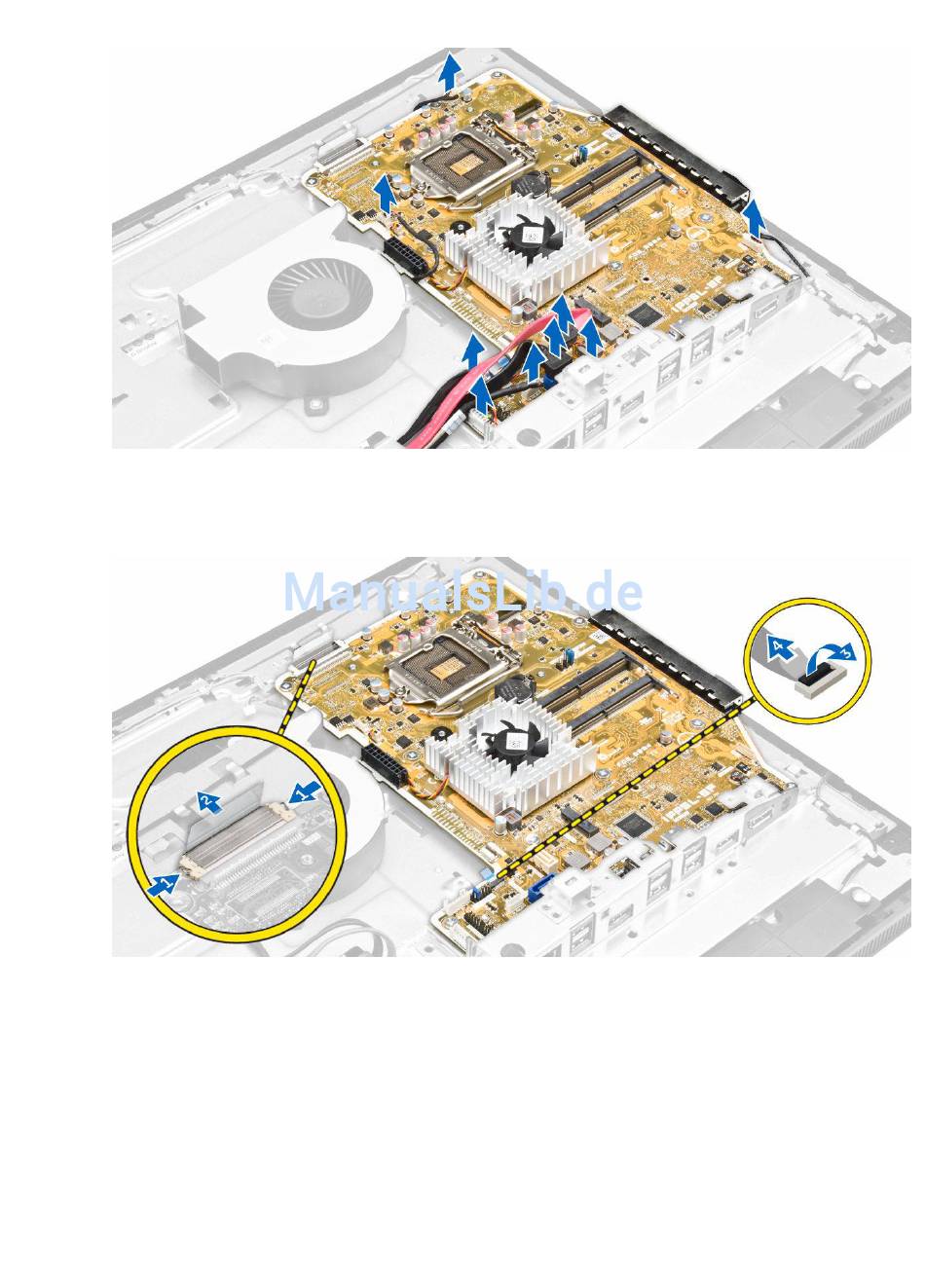

6. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch:
a. Drücken Sie auf die Riegel auf beiden Seiten des Anschlusses und ziehen Sie das LVDS-Kabel ab,
um es von der Systemplatine zu trennen [1,2].
b. Heben Sie den Riegel an und trennen Sie das Kabel vom Anschluss [3, 4].
7. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch.
a. Entfernen Sie die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist [1].
b. Verschieben Sie die Systemplatine und heben Sie sie vom Gehäuse ab [2].
33
