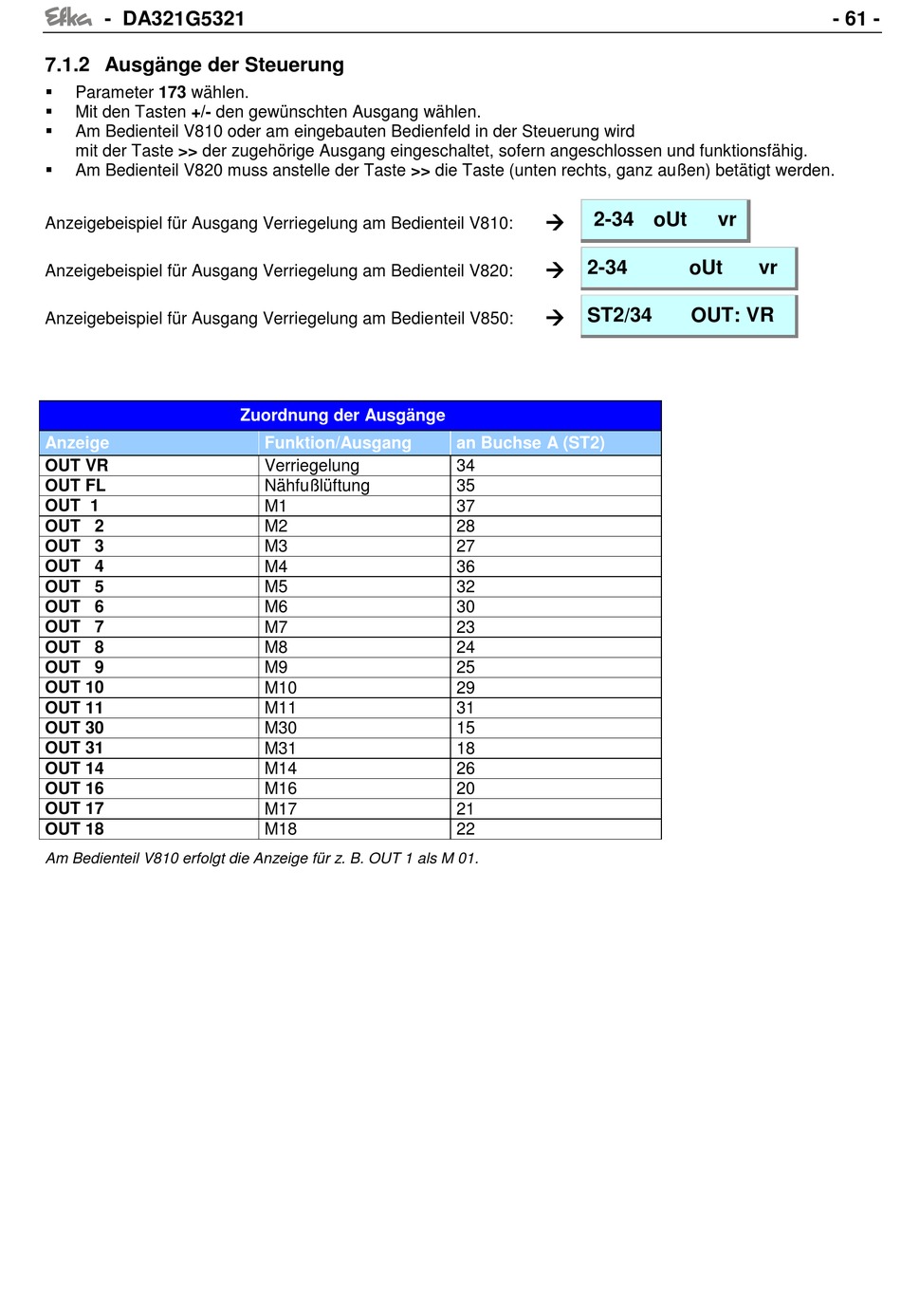

7.1.2 Ausgänge der Steuerung

Parameter 173 wählen.

Mit den Tasten +/- den gewünschten Ausgang wählen.

Am Bedienteil V810 oder am eingebauten Bedienfeld in der Steuerung wird
mit der Taste >> der zugehörige Ausgang eingeschaltet, sofern angeschlossen und funktionsfähig.

Am Bedienteil V820 muss anstelle der Taste >> die Taste (unten rechts, ganz außen) betätigt werden.
Anzeigebeispiel für Ausgang Verriegelung am Bedienteil V810:
Anzeigebeispiel für Ausgang Verriegelung am Bedienteil V820:
Anzeigebeispiel für Ausgang Verriegelung am Bedienteil V850:
Anzeige
OUT VR
OUT FL
OUT 1
OUT 2
OUT 3
OUT 4
OUT 5
OUT 6
OUT 7
OUT 8
OUT 9
OUT 10
OUT 11
OUT 30
OUT 31
OUT 14
OUT 16
OUT 17
OUT 18
Am Bedienteil V810 erfolgt die Anzeige für z. B. OUT 1 als M 01.
Zuordnung der Ausgänge
Funktion/Ausgang
Verriegelung
Nähfußlüftung
M1
M2
M3
M4
M5
M6
M7
M8
M9
M10
M11
M30
M31
M14
M16
M17
M18
 2-34 oUt
 2-34
 ST2/34
an Buchse A (ST2)
34
35
37
28
27
36
32
30
23
24
25
29
31
15
18
26
20
21
22
- 61 -
vr
oUt vr
OUT: VR
