Stellen Sie sicher, dass der so gebildete Kreis wirklich rund ist und der Durchmesser mit dem des Schwimmbeckens
übereinstimmt (Abb. 5). Messen Sie den Durchmesser des Kreises, der 3,60 m betragen sollte. Sie können den
Durchmesser verändern, indem Sie die Überlappung der Bodenschienen größer oder kleiner halten. Die Überlappung soll
an allen Verbindungen gleich sein. Prüfen Sie erneut den Durchmesser und korrigieren Sie, wo es notwendig ist. Gehen
Sie sicher, dass der Kreis auch wirklich rund ist, indem Sie den Durchmesser an verschiedenen Stellen nachmessen.
Stecken Sie kleine Pflöcke verteilt an der Außenseite des Kreises gegen die Bodenschienen. Dies fixiert die
Bodenschienen und verhindert ein Verrutschen, wenn im nächsten Arbeitsschritt der Stahlmantel montiert wird.
Teil 3: Montage des Stahlmantels und der Folie
A. Stahlmantel
1. Aufstellen des Stahlmantels
Warten Sie auf einen windstillen Tag. Versuchen Sie nicht, den Stahlmantel an einem windigen Tag zu
• • • •
montieren. Bei diesem Arbeitsschritt benötigen Sie die Hilfe von mindestens zwei Personen.
Entnehmen Sie den Stahlmantel (Nr. 1) dem Karton und stellen Sie ihn auf ein Stück Karton in der Mitte des
• • • •
Bodenschienenkreises auf. Achten Sie darauf, dass die beiden Düsendurchführungslöcher sich oben befinden.
(Pfeil auf Stahlmantel). In der Nähe der Düsenlöcher wird sich später die Filteranlage befinden, planen Sie
daher sorgfältig die Platzierung von Düsenlöchern und Filteranlage, auch hinsichtlich der Stromversorgung.
HINWEIS: Bringen Sie folgende Gegenstände vor dem Aufrollen des Stahlmantels zu Ihrem Aufstellungsplatz:
• • • •
Schwimmbadfolie (Nr. 3), etwas Sand für die Hohlkehle und eine Leiter, um aus dem Becken nach der
Stahlmantelmontage herauszukommen.
Beginnen Sie, den Stahlmantel aufzurollen (Abb. 7), indem Sie gleich die untere Stahlmantelkante in den
• • • •
Bodenschienenkreis hineinstellen. Die Linie der Schraubenlöcher muss in der Mittellinie eines
Schienenverbindungsstückes liegen, so kann die Verschlussstelle des Stahlmantels von einem Steher
abgedeckt werden. Das Mantelende an der Außenseite wird nach der Verschraubung mit einer Schutzhülle
abgedeckt.
Befestigen Sie provisorisch die Handlaufschienen auf der oberen Kante, um ein Knicken des Stahlmantels zu
• • • •
verhindern. Prüfen Sie nochmals, ob die Stanzungen für Düsenlöcher sich im oberen Teil der Wand und nicht
über einem Bodenschienenverbindungsstück befinden.
Rollen Sie den Stahlmantel ganz aus und sichern Sie ihn provisorisch, indem Sie ein Klebeband über Mantel
• • • •
und Bodenschienen kleben.
2. Verbinden der Stahlmantelenden (Abb. 8)
Bringen Sie die Schraubenlöcher beider Enden in Deckung.
• • • •
HINWEIS: Stecken Sie zur Fixierung einen Schraubenzieher durch ein Schraubenloch.
• • • •
Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3823-4141-0 Fax: +43-3832-4141-41
Grabner GmbH, Truderinger Straße 282, 81825 München Tel:+49-89-451089-3, Fax: +49-89-451089-44

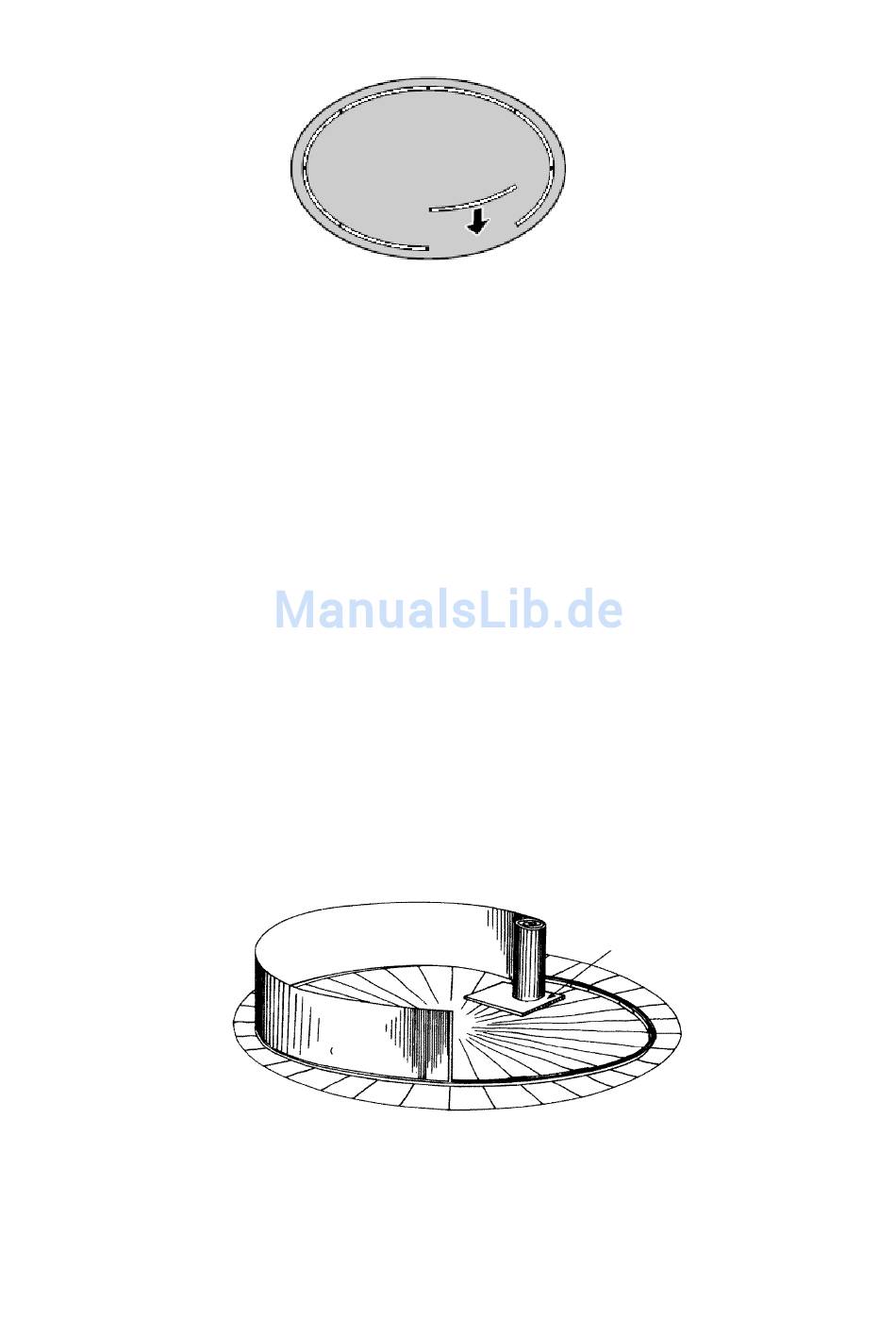

Abb. 5
Abb.7
6
