B. Skimmermontage
Bauen Sie die Skimmereinheit komplett zusammen, bevor Sie diese am Beckenrand montieren.
• • • •

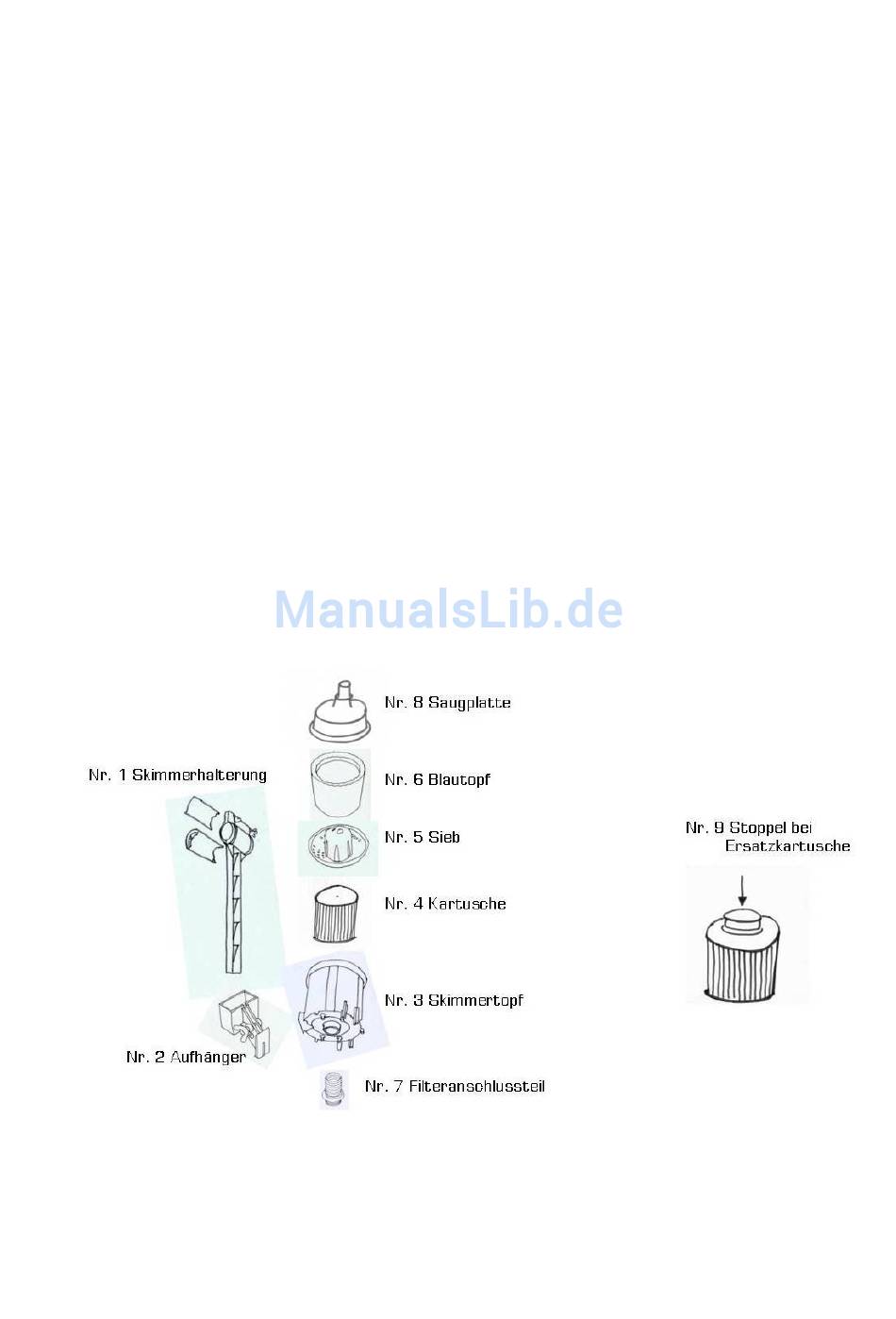

Befestigen Sie zuerst den Skimmertopf Nr. 3 an der Skimmerhalterung Nr. 1. Dazu schieben Sie den Aufhänger
• • • •
Nr. 2 auf die Halterung Nr. 1 und fixieren Sie ihn vorerst. Der Aufhänger muss nach unten weisen. Schieben Sie
von oben den Skimmertopf auf den Aufhänger, bis er einrastet. Am Skimmertopf gibt es dazu drei mögliche
Stellen. Die Skimmereinheit ist damit fertig zur Montage am Poolhandlauf.
Hängen Sie die vormontierte Skimmereinheit an die Innenseite des Pools und verschrauben Sie die
• • • •
Skimmerhalterung Nr. 1 mittels der beiliegenden beiden Schrauben und Muttern am Poolhandlauf. Der
Poolhandlauf wird dabei zwischen innerer Skimmerbefestigung und äußerem Gegenstück eingeklemmt. Ist alles
soweit montiert, stecken Sie noch die Filterkartusche Nr. 4 auf den Wasserabfluss im Skimmertopf, legen
darüber das Sieb Nr. 5 und ergänzen anschließend noch den Blautopf Nr. 6. Beachten Sie dazu bitte, dass das
Wasserniveau im Pool immer mindestens so hoch ist, dass Wasser in den Skimmertopf fließen kann.
Montieren Sie den Filteranschlussteil 32 mm Nr. 7 am unteren Auslass des Skimmertopfes (Nr. 3). Dieser
• • • •
Anschlussteil wird mit einem Schwimmschlauchteil mit dem Winkelstück des Anschlussstückes in der Poolwand
(Pumpenzuleitung) verbunden.
Wenn die Rücklaufleitung von der Schwimmbadpumpe zu der Einströmdüse mit dem Schwimmschlauch fest
• • • •
verbunden ist (Vergessen Sie nicht die Schlachhalter!), können Sie den Filterkreislauf in Betrieb setzen. Achten
Sie immer darauf, dass keine Luft in die Schwimmbadpumpe gerät.
BODENSAUGEN: Zum Bodensaugen schalten Sie die Filteranlage zuerst aus. Nehmen Sie den Blautopf Nr. 6 von
• • • •
der Skimmereinheit ab und legen Sie die beigepackte Saugplatte Nr. 8 auf den Skimmertopf. Befestigen Sie den
Bodensaugerschlauch am oberen Anschluss der Saugplatte. Bevor Sie jedoch die Filteranlage wieder in Betrieb
gehen, gehen Sie sicher, dass der Bodensaugerschlauch überall mit Wasser gefüllt ist. Es darf keine Luft in die
Schwimmbadpumpe gelangen.
Die Kartusche sollte von Zeit zu Zeit mit einem Gartenschlauch gereinigt werden (je nach Verschmutzungsgrad).
• • • •
Für Nachkäufe von Filterkartuschen beziehen Sie bitte das Modell Filterkartusche 1/20 HP (Art.Nr. 18234). Um
die Wasserreinigung zu erreichen, stecken Sie bitte bei der Kartusche 1/20 HP den beigepackten Stoppel Nr. 9
in das Loch auf der Oberseite. Bei dieser Filterkartusche kann das Sieb Nr. 5 nicht mehr verwendet werden.
Bodensaugen ist ganz normal mit der Saugplatte Nr. 8 möglich.
Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3823-4141-0 Fax: +43-3832-4141-41
Grabner GmbH, Truderinger Straße 282, 81825 München Tel:+49-89-451089-3, Fax: +49-89-451089-44
