1.3 Aufbau des Gerätes
ACHTUNG!

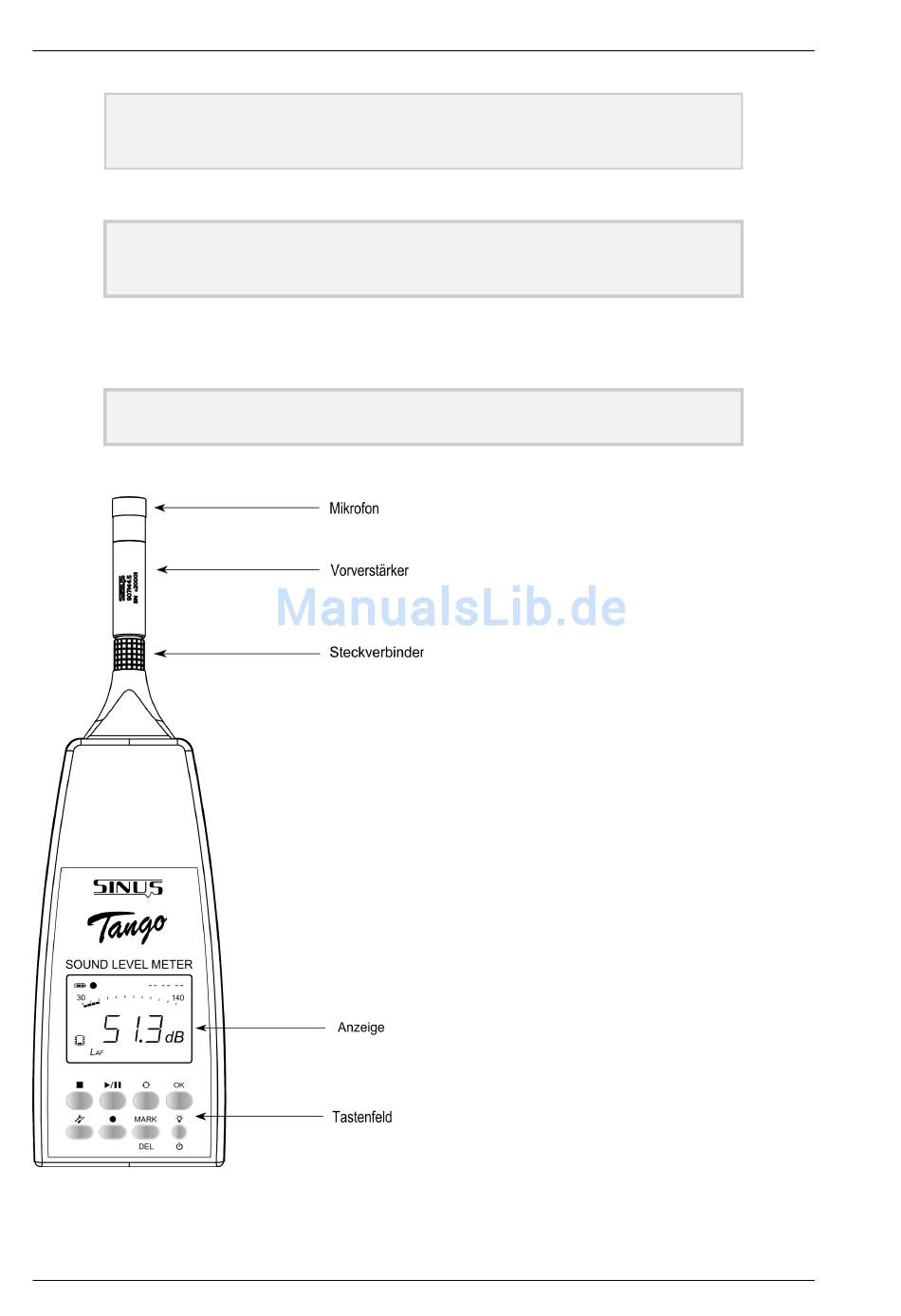

Abbildung 1.3: Aufbau des Gerätes
Handbuch Tango
1 ALLGEMEINES UND AUFBAU
Das Gerät braucht zum Einschalten immer eine Batterie. Das heißt, das
Einschalten ohne eingelegte Batterien mit angeschlossenem USB-Kabel
ist nicht möglich.
Beim Wechsel der Batterien werden die Uhrzeit und die Daten der letzten
Kalibration gelöscht, wenn Tango nicht gleichzeitig über das USB Kabel mit
externem Strom versorgt wird.
Eichpflichtige Messungen dürfen nur im Batteriebetrieb durchgeführt wer-
den. Der Monitorkanal ist dafür nicht zugelassen.
8 von 34
Tango besteht aus folgenden Teilen: Abnehm-
bares Mikrofon mit Vorverstärker, Gehäuse,
Display, Tastenfeld und Batteriefach. Ein Öff-
nen des Gerätes durch den Anwender ist nur
zum Wechseln der Batterien notwendig (Ab-
schnitt 1.2.1).
An der Stirnseite des Gerätes befindet sich
die USB-Buchse zum Anschluss des Gerätes
an den PC (Typ Mini 5-polig). Daneben befin-
det sich eine Buchse für einen 3,5 mm Klin-
kenstecker. An diesem Monitoringkanal kön-
nen z. B. Kopfhörer angeschlossen werden,
für eichpflichtige Messungen ist er nicht zuge-
lassen.
Eine nähere Beschreibung des Displays
bzw. des Tastenfeldes ist in Abschnitt 1.3.2
bzw. 1.3.1 zu finden. Beachten Sie weiterhin
die Hinweise in Abschnitt 1.1.
