2.4 Tango-Utilities
Im Display-Tab werden die Messwerte angezeigt, die vom Gerät während einer Messung berechnet werden
(gemäß den Einstellungen im Setup-Tab). Auf der linken Seite gibt es eine Tabelle von Werten, die für die
Anzeige im Graph auf der rechten Seite zur Verfügung stehen.
Um Werte für die grafische Anzeige auszuwählen, klicken Sie in der Kopfzeile des Graphen auf die einzelnen
Werte. Es können max. vier Werte gleichzeitig angezeigt werden. Die Achsen-Einstellungen können Sie
ändern, indem Sie mit der rechten Maustaste auf den Graph klicken. Im erscheinenden Kontextmenü finden
Sie den Eintrag Properties, mit dem sich das Fenster in Abbildung 2.8 öffnen lässt. Weiterhin finden sich im
Kontextmenü Einträge zum Hinein- und Heraus-Zoomen.
2.4.3 Data-Tab
Im Data-Tab wird rechts eine Übersicht der aufgenommenen Daten tabellarisch angezeigt. Auf der linken
Seite steht die Zusammenfassung der jeweils ausgewählten Messung. Mit einem Klick der rechten Mausta-
ste auf einen Eintrag in der Tabelle auf der rechten Seite öffnet sich ein Kontextmenü, mit dem Sie die
Messung löschen können (Delete) oder die Daten auf dem PC speichern können (Export).

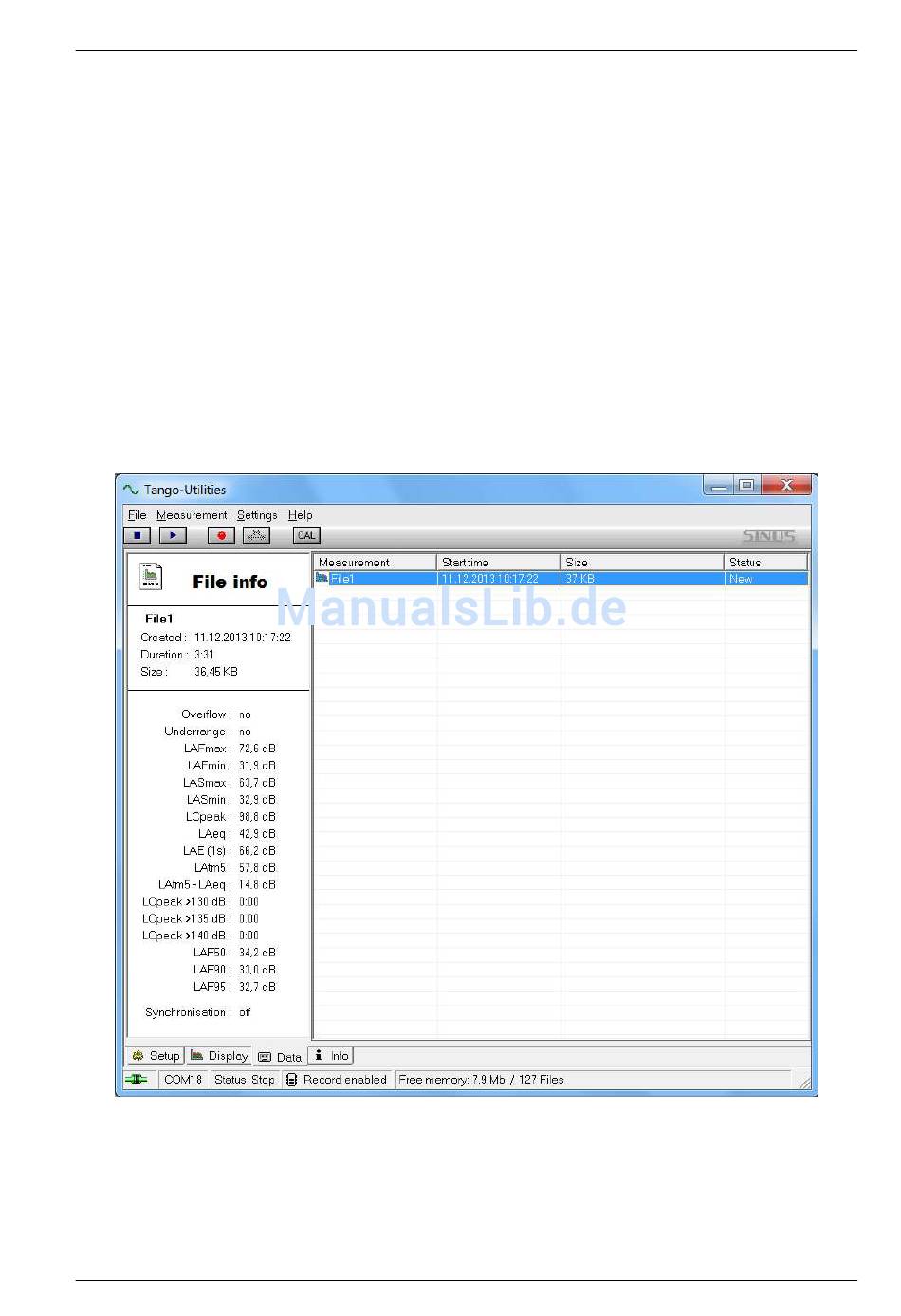

Abbildung 2.9: Tango-Utilities - Data Tab
2.4.4 Datenexport
Aufgezeichnete Messdaten werden im internen Speicher (8 MB) des Gerätes abgelegt. Diese Datensätze
werden im Data-Tab aufgelistet (Abschnitt 2.4.3). Mit der rechten Maustaste lässt sich ein Kontextmenü öff-
SINUS Messtechnik GmbH
17 von 34
