2.1.5 POWER/SYNC/GPS

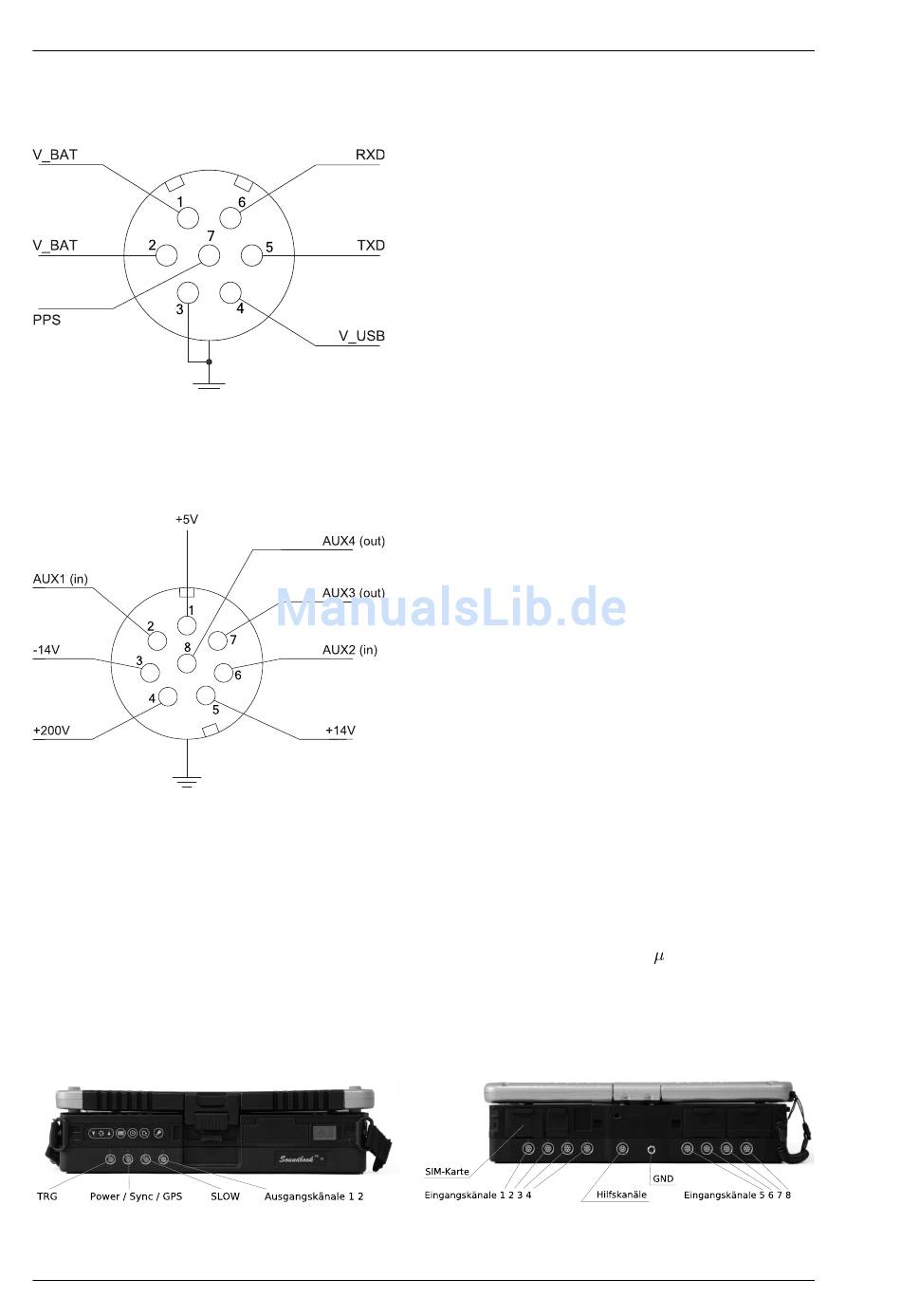

Abbildung 2.8: Steckerbelegung POWER/SYNC/GPS

2.1.6 AUX

Abbildung 2.9: Belegung AUX-Buchse
2.2 Inbetriebnahme des Gerätes
Soundbook wird standardmäßig komplett mit bereits installiertem Betriebssystem und dem SINUS-Gerätetreiber
ausgeliefert. Das eingerichtete Passwort ist „
folgt werksseitig auch die Installation der Applikationssoftware (siNoise/ SAMURAI/ REMUS / SMT) und
der komplette Test. Die weitere PC-Einrichtung (Nutzer, Netzwerk, Internet) erfolgt durch den Anwender. Auf
Wunsch werden diese Arbeiten als Dienstleistung durch unsere Außendienstmitarbeiter oder Fachhändler
ausgeführt. Die nachfolgenden Abbildungen zeigen die Anschlussbuchsen eines 8-Kanal-Systems von vorn
und hinten.
Abbildung 2.10: Vorderseite Soundbook MK2
Handbuch Soundbook
2 HARDWARE-BESCHREIBUNG
Die POWER/SYNC/GPS-Buchse dient haupt-
sächlich
APOLLO-Geräte. Sie wird auch zum Betrei-
ben eines GPS-Empfängers verwendet. Am
„V_Bat" Pin wird nur im Soundbook MK2 Span-
nung bereitgestellt, nicht bei APOLLO-Box oder
-EXPANDER.
Die AUX-Buchse dient dem Anschluss von ex-
ternen Geräten, wie Fernsteuerung, Schallinten-
sitätssonde etc. Die Eingänge sind TTL. Die Aus-
gänge sind zwischen 0 V und 3,3 V schaltbar und
können zum Beispiel zum Treiben von LEDs ge-
nutzt werden.
oundbook". In Abhängigkeit vom jeweiligen Lieferumfang er-
s
Abbildung 2.11: Rückseite 8-Kanal-LEMO-Variante
