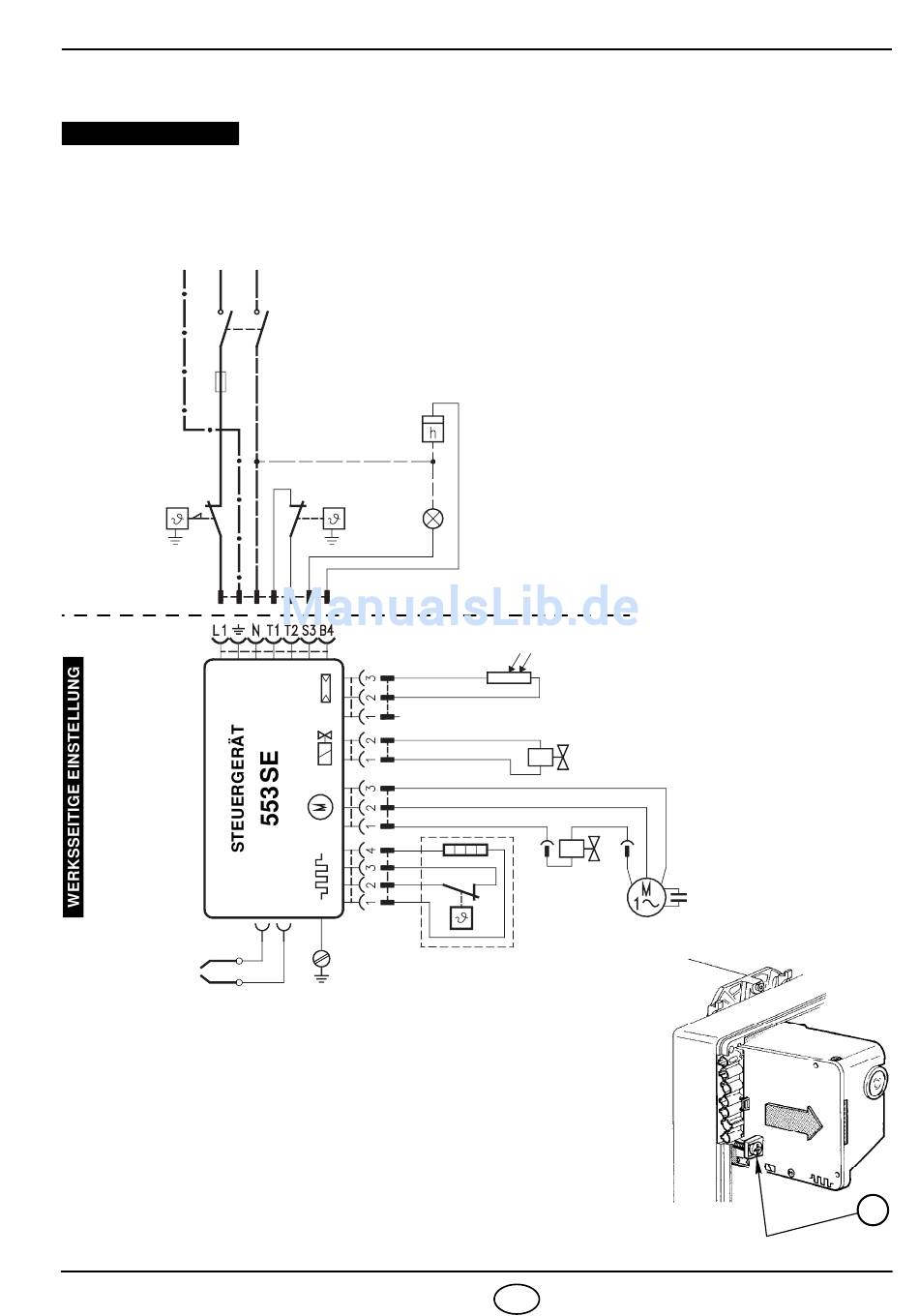

3.4 ELEKTRISCHES VERDRAHTUNGSSCHEMA

WICHTIGER HINWEIS
NULLEITER NICHT MIT DER PHASE VERWECHSELN
~
50Hz 230V
PE L
Sicherheitstempera-
turbegrenzer
7–poliger Stecker
7–polige Steckdose
D1888
Zündelektroden
STEUERGERÄT
Um das Steuergerät vom Brenner abnehmen zu können, müssen die
Steckverbindungen zu allen Komponenten, der 7– polige Stecker
sowie das Erdungskabel, die Schraube (A, Abb. 9) gelöst werden. Das
Steuergerät nach hinten wegziehen.
Falls das Steuergerät ausgebaut wird, die Schraube (A) mit einem
Anziehmoment von 1 ÷ 1,2 Nm wieder anschrauben.
2596
N
Hauptschalter
T6A
Regelthermostat
Braun
Blau
Schwarz
Weiß
Blau
Vorwärmer mit
Startfreigabethermostat
Brenner-Erdung
ANMERKUNGEN:
– Leiterdurchmesser 1 mm
– Die vom Installateur ausgeführten elektrischen
Verbindungen müssen den lokalen Bestim-
mungen entsprechen.
Betriebsstundenzähler
(230V - 0,1A max.)
Externe Störlampe
(230V - 0,5A max.)

Photowiderstand

Ölventil
LK-Spule
Motor
5 D
2
.
PRÜFUNG
Die Regelabschaltung des
Brenners kann man überprü-
fen, indem man die Thermo-
state öffnet.
Die Störabschaltung kann man
überprüfen, indem man den
Photowiderstand abdeckt.
Kondensator
Abb. 9
S7186
A
