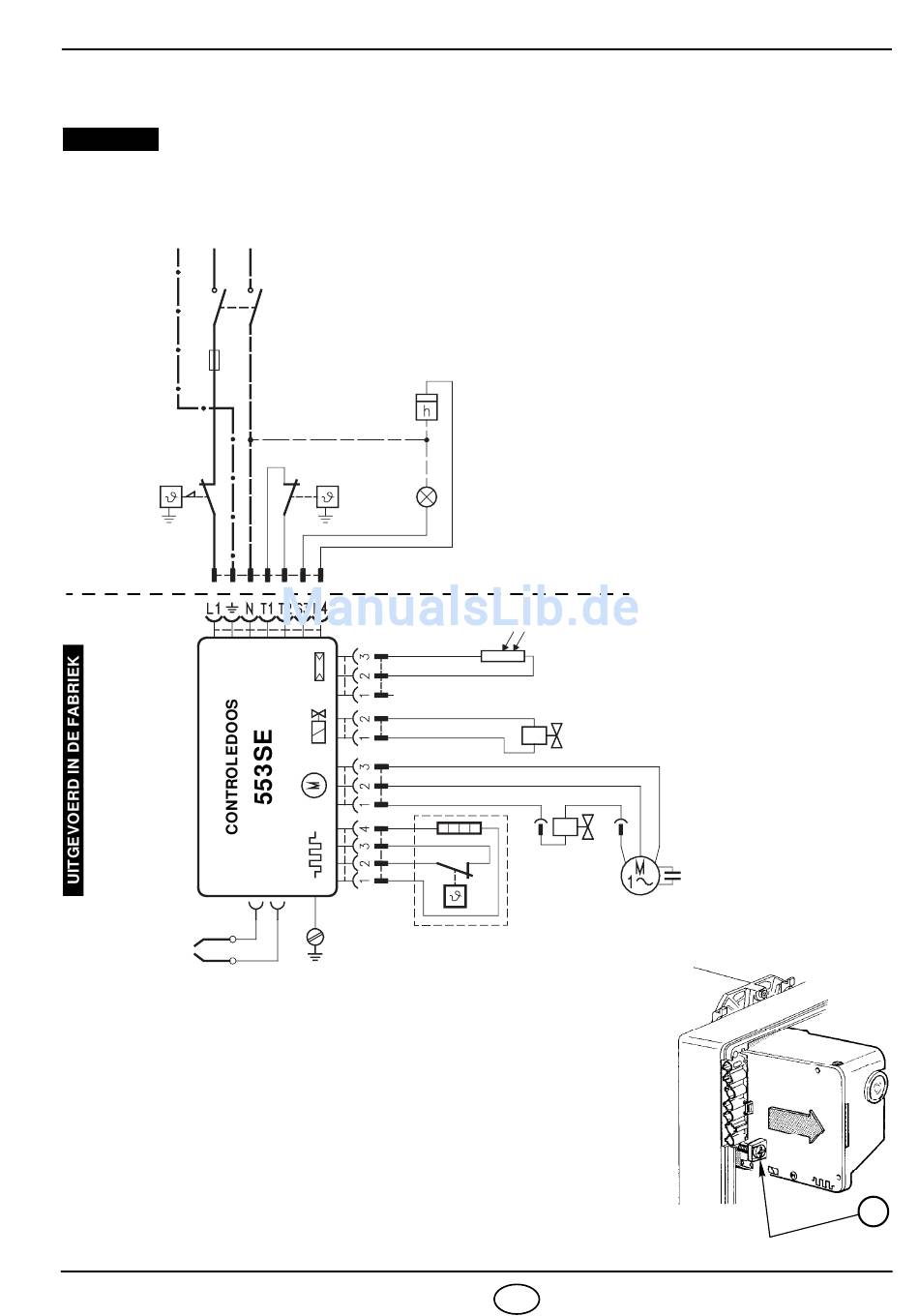

3.4 ELEKTRISCHE AANSLUITINGEN

OPGELET
NULLEIDER EN FASE NIET OMWISSELEN
~
50Hz 230V
PE L
Max. thermostaat
met manuele herbe-
wapening
Mannelijke
7-polige stekker
Vrouwelijke
7-polige stekker
D1888
Ontstekings-
electroden
CONTROLEDOOS
Om de controledoos van de brander te verwijderen, draai schroef
(A, fig. 9) los nadat u alle componenten, de mannelijke 7-polige
stekker en de aarding ontkoppelde.
Bij hermontage, de schroef (A) opnieuw aandraaien met een
aandraaikoppel 1 ÷ 1,2 Nm.
2596
N
Hoofdschakelaar
T6A
Regelthermostaat
Bruin
Blauw
Zwart
Wit
Blauw
Voorverwarmer met
thermostaat voor opstart
Aarding brander
NOOT:
– Doorsnede geleiders 1 mm 2 .
– De elektrische aansluitingen die de installateur uit-
voert dienen te voldoen aan de wetgeving terzake
in het betrokken land.
Urenteller
(230V - 0,1A max.)
Uitwendige
veiligheidssignalisatie
(230V - 0,5A max.)

Fotocel

Olieventiel
Spoel
luchtklep
Motor
5 NL
CHECK-UP
Controleer de branderstop bij
opening van de thermostaten
en de brandervergrendeling bij
verduistering van de fotocel.
Condensator
Fig. 9
S7186
A
