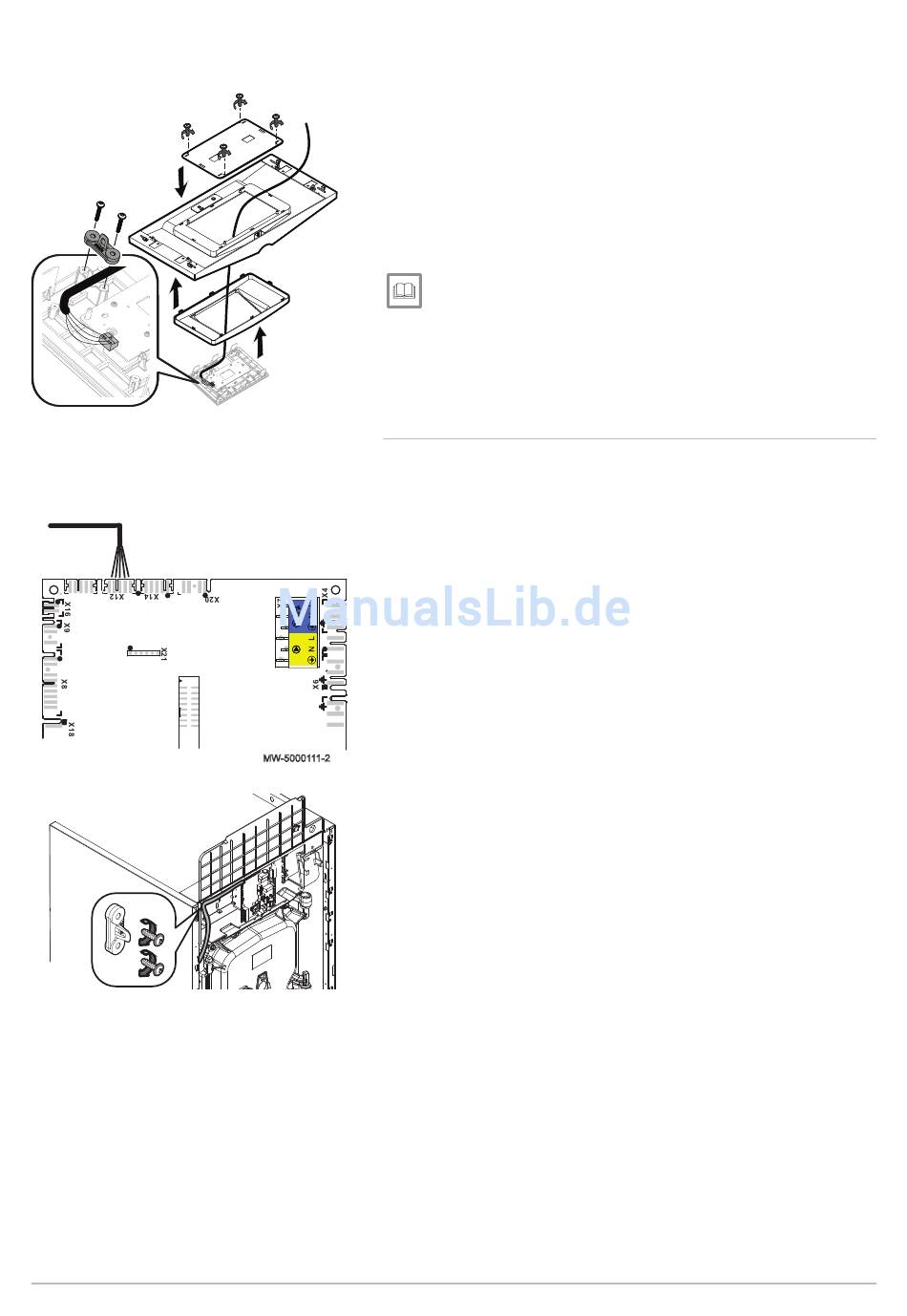

Abb.24 Anbringen des Schaltfeldes
Abb.25 Anschluss des Schaltfelds
Abb.26 Sichern des Kabels
7624414 - v03 - 18032016
10. Schaltfeldplatte anbringen.
11. Die Schaltfeldplatte nach oben klappen.
12. Den Schaltfeldhalter auf die obere Vorderverkleidung befestigen.
Der Schaltfeldhalter ist reversibel.
13. Das Kabel vom Schaltfeld in das Loch im Schaltfeldhalter führen.
14. Den Steckverbinder in das Schaltfeld stecken.
15. Die Kabelklemme mit den Torx-Schrauben befestigen (geliefert im
Beutel mit dem Schaltfeld).
16. Das Schaltfeld an den Schaltfeldhalter befestigen.
17. Die Schutzvorrichtung mit den 4 Schrauben am Schaltfeld befesti
gen.
Weitere Informationen siehe
Zugriff auf die Leiterplatte, Seite 39
MW-5000128-1
6.1.2 Installation des Schaltfelds MK2
1. Das Schaltfeld aus seiner Verpackung nehmen.
2. Den Zugang zur Leiterplatte des Heizkessels freilegen.
3. Das Kabel vom Schaltfeld an X12 auf der Leiterplatte CU anschlie
ßen.
MW-5000111-2
4. Die Kabelklemme mit den Kreuzschlitzschrauben befestigen (gelie
fert im Beutel mit dem Schaltfeld).
5. Das Kabel vom Schaltfeld in die Kabelklemmen führen.
6. Die Kabelklemmen mit 2 Kreuzschlitzschrauben festziehen.
7. Das Kabel durch die Kabeldurchführung führen.
8. Die Abdeckung auf die Platinen-Haltebox herunterklappen.
9. Die Isolierung unter der Platinen-Haltebox ersetzen.
MW-5000112-3
6 Installation
Hera Condens
31
