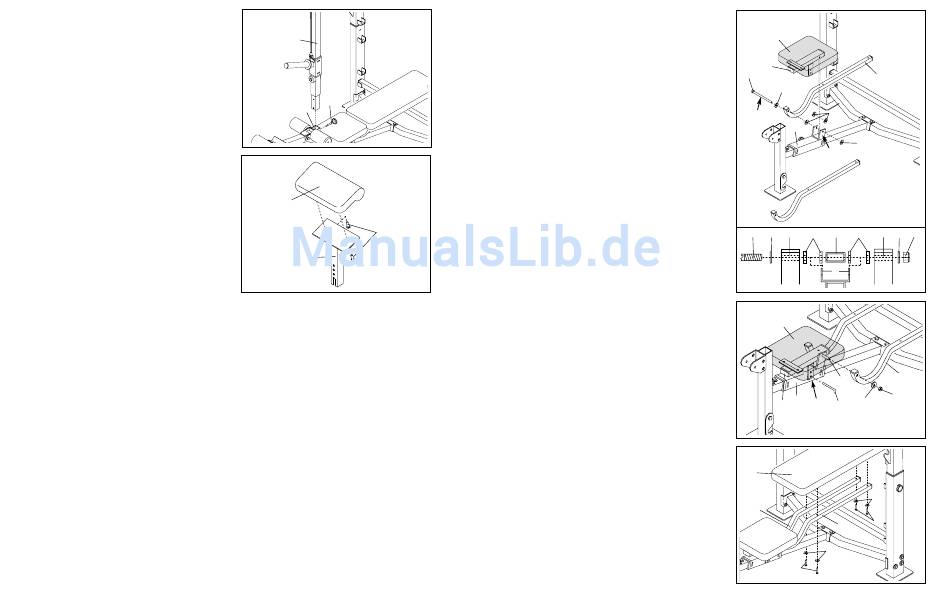

19. Setzen Sie den Lat-Turm (9) auf das Vorderbein (19).
Der Lat-Turm muss so gedreht sein wie gezeigt.
Sichern Sie den Lat-Turm mit dem Verstellknopf (36).
20. Befestigen Sie das Armstärkung-Trainings-Polster an
die Stange des Armstärkung-Trainings-Polsters (42)
mit zwei M6 x 16mm Schrauben (3).
21. Achten Sie darauf, daß alle Teile richtig angezogen sind. Die Verwendung der restlichen Teile wird
auf die nächste Seite unter Einstellung der PROFORM 630 beschrieben.
19
9
36
19
20
44
3
42
12
9. Schmieren Sie einen M10 x 136mm Bolzen (22) und
schieben eine M10 Unterlegscheibe (6) darauf.
Drücken Sie den Bozen in das Loch in der linken
Seite der "U"-Klammer (E) an der Abnahmehalterung
(11).
Schieben Sie eine Plastik-Unterlegscheibe (21) auf
den M10 x 136mm Bolzen (22) und ziehen ihn zurück
bis er kaum noch durch die "U"-Klammer (E) geht.
Legen Sie den Sitz (14) so, dass sich die Sitzhal-
terung (16) zwischen den Stangen der "U"-Klammer
befindet. Drücken Sie den M10 x 136mm Bolzen (22)
durch die Löcher der Sitzhalterung. Dieser Vorgang
kann leichter durchgeführt werden, wenn Sie den
Sitz in einer vertikalen Position halten.
Drücken Sie eine Plastik-Unterlegscheibe (21) zwi-
schen die Sitzhalterung (16) und die rechte Seite der
"U"-Klammer (E). Richten Sie die Unterlegscheibe
und die Löcher aus, dann drücken Sie den M10 x
136mm Bolzen (22) durch die Unterlegscheibe und
die "U"-Klammer.
Schieben Sie eine Plastik-Unterlegscheibe (21) auf
den M10 x 136 mm Bolzen (22). Beziehen Sie sich
auf die Nebenzeichnung und achten Sie darauf,
dass sich alle Teile in der korrekten Reiehenfolge
befinden.
10. Schieben Sie das angezeigte Loch in die rechte
Rückenlehnestange (53) auf den M10 x 136mm
Bolzen (2).
Schieben Sie eine M10 Unterlegscheibe (6) auf den
M10 x 136mm Bolzen (22) und sichern ihn mit einer
M10 Nylon-Verschlussmutter (1). Ziehen Sie die
Nylon-Verschlussmutter nicht zu fest an. Man
muss den Sitz und die Rückenlehnenstangen
leicht drehen können.
Führen Sie den "L"-Stift (63) durch einen Satz Löcher
in der Klammer (F) der Sitzhalterung (16). Anmerk-
ung: Der "L"-Stift sollte sich oben auf der
Sitzhalterung (16) befinden.
11. Befestigen Sie die Rückenlehne (15) und die Rücken
lehenestangen (53) mit vier M6 x 38mm Schrauben
(4) und vier M6 Unterlegscheiben (50).
9
14
16
22
53
6
21
Schmieren
11
21
E
22
6
53
21
16
21
53
6
E
10
14
22
1
11
6
F
16
63
11
15
50
53
4
53
50
4
9
1
53
