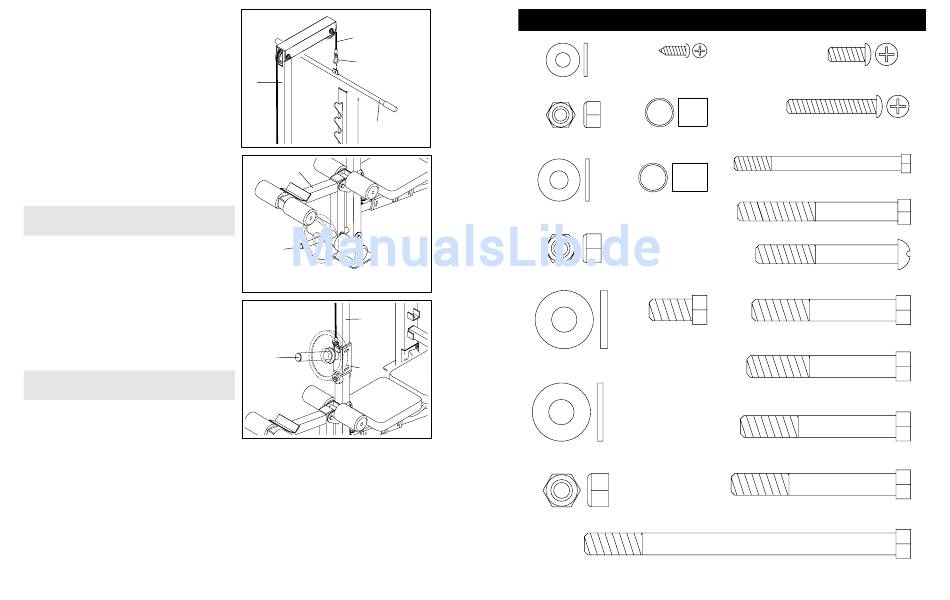

BEFESTIGUNG DER LAT-STANGE AN DEN LAT-TURM
Um den Lat-Turm (9) zu benutzen, befestigen Sie die Lat-
Stange (51) an das Kabel (45) mit einer Kabelklemme.
BEFESTIGUNG DER GEWICHTE AN DEN BEINHEBEL
Um den Beinhebel zu benützen, schieben Sie die
gewünschte Gewichtsanzahl auf das Gewichtsrohr (39).
ACHTUNG: Geben Sie nicht mehr als 50 kg auf den
Beinhebel.
BEFESTIGUNG DER GEWICHTE AN DEN
GEWICHTSHALTERUNG
Um den Lat-Turm (9) zu benutzen, schieben Sie die
gewünschte Gewichtsanzahl (nicht inbefriffen) auf das
Gewichtsrohr (39) auf der Gewichtshalterung (37).
ACHTUNG: Geben Sie nicht mehr als 50 kg auf die
Gewichtshalterung.
45
40
9
51
18
39
9
39
37
16
Diagramm für die Identifizierung der Teile
M4 x 12mm Tapping Screw (64)
M4 x 12mm Selbstschneidende Schraube
M6 Washer (50)
M6 Unterlegscheibe (50)
M6 Nylon-Verschlußmutter (2)
13mm Spacer (43)
M6 Nylon Locknut (2)
13mm Abstandsstück (43)
Pulley Spacer (61)
Rolleabstandsstück
M8 Washer (23)
M8 Unterlegscheibe
M8 Nylon Locknut (13)
M8 Nylon-Verschlußmutter (13)
M10 x 19mm Bolt (8)
M10 x 19mm Bolzen (8)
Plastic Washer (21)
Plastik-Unterlegscheibe (21)
M10 Washer (6)
M10 Washer (6)
M10 Nylon Locknut (1)
M10 Nylon-Verschlußmutter (1)
M10 x 136mm Bolt (22)
M10 x 136mm Bolzen (22)
R0800A
M6 x 16mm Screw (3)
M6 x 16mm Schraube (3)
M6 x 38mm Screw (4)
M6 x 38mm Schraube (4)
M6 x 73mm Bolt (7)
M6 x73mm Bolzen (7)
M8 x 70mm Bolt (52)
M8 x 70mm Bolzen (52)
M8 x 62mm Bolt (66)
M8 x 62mm Bolzen (66)
M10 x 63mm Bolt (33)
M10 x 63mm Bolzen (33)
M10 x 65mm Bolt (67)
M10 x 65mm Bolzen (67)
M10 x 68mm Bolt (34)
M10 x 68mm Bolzen (34)
M10 x 72mm Bolt (59)
M10 x 72mm Bolzen (59)
5
