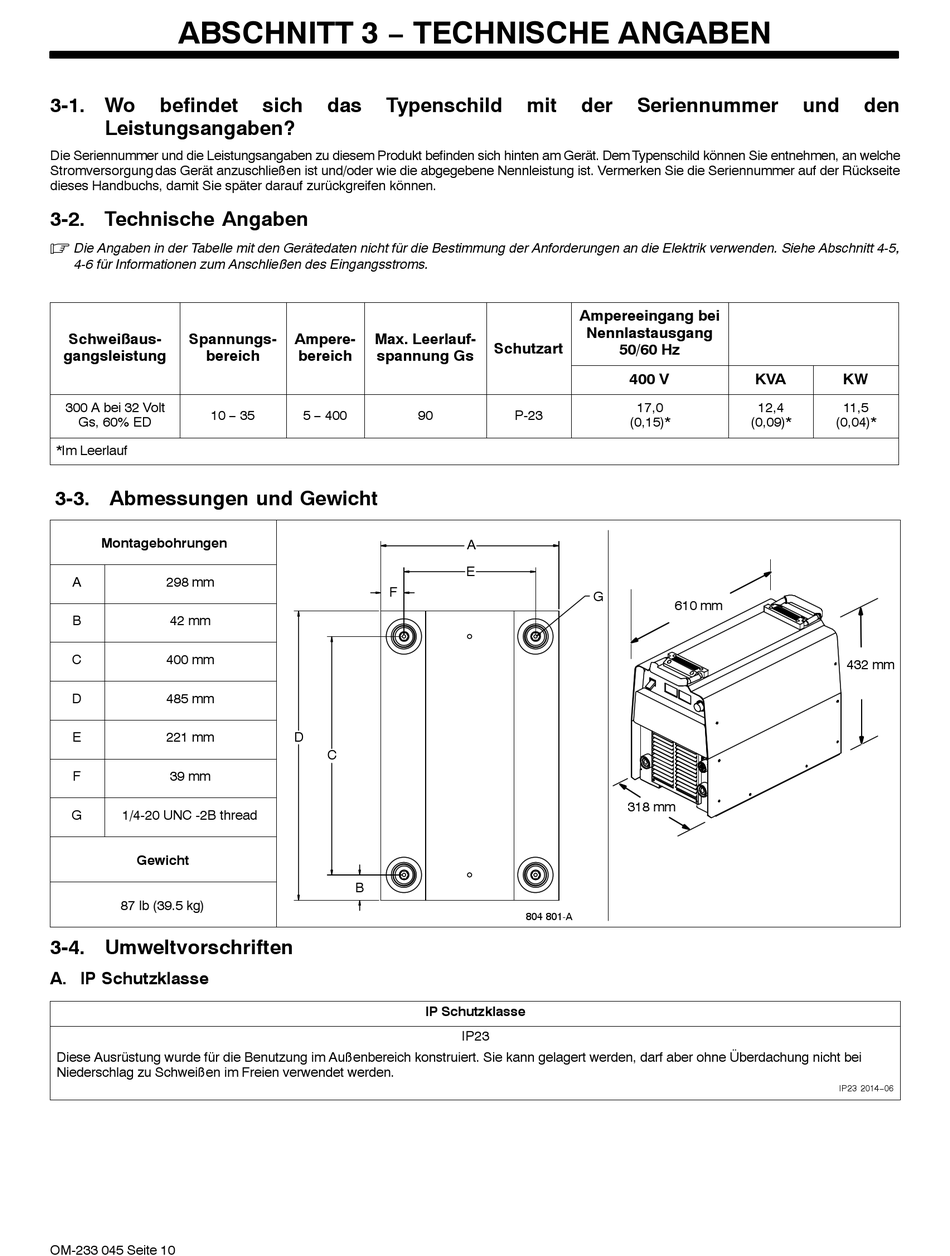

ABSCHNITT 3 − TECHNISCHE ANGABEN
3-1. Wo
befindet
Leistungsangaben?
Die Seriennummer und die Leistungsangaben zu diesem Produkt befinden sich hinten am Gerät. Dem Typenschild können Sie entnehmen, an welche
Stromversorgung das Gerät anzuschließen ist und/oder wie die abgegebene Nennleistung ist. Vermerken Sie die Seriennummer auf der Rückseite
dieses Handbuchs, damit Sie später darauf zurückgreifen können.
3-2. Technische Angaben
.
Die Angaben in der Tabelle mit den Gerätedaten nicht für die Bestimmung der Anforderungen an die Elektrik verwenden. Siehe Abschnitt 4-5,
4-6 für Informationen zum Anschließen des Eingangsstroms.
Schweißaus-
Spannungs-
gangsleistung
bereich
300 A bei 32 Volt
10 − 35
Gs, 60% ED
*Im Leerlauf
3-3. Abmessungen und Gewicht
Montagebohrungen
A
298 mm
B
42 mm
C
400 mm
D
485 mm
E
221 mm
F
39 mm
G
1/4-20 UNC -2B thread
Gewicht
87 lb (39.5 kg)
3-4. Umweltvorschriften
A. IP Schutzklasse
Diese Ausrüstung wurde für die Benutzung im Außenbereich konstruiert. Sie kann gelagert werden, darf aber ohne Überdachung nicht bei
Niederschlag zu Schweißen im Freien verwendet werden.
OM-233 045 Seite 10
sich
das
Typenschild
Ampere-
Max. Leerlauf-
bereich
spannung Gs
5 − 400
90
F
D
C
B
IP Schutzklasse
mit
der
Seriennummer
Ampereeingang bei
Nennlastausgang
Schutzart
50/60 Hz
400 V
17,0
P-23
(0,15)*
A
E
G
318 mm
804 801-A
IP23
und
KVA
KW
12,4
11,5
(0,09)*
(0,04)*
610 mm
432 mm
IP23 2014−06
den
