Kippverstellungshebel
HINTERER TRAGEGRIFF
LENKUNGSREI-
BUNGS-SCHRAUBE
75°
VORDERER
TRAGEGRIFF

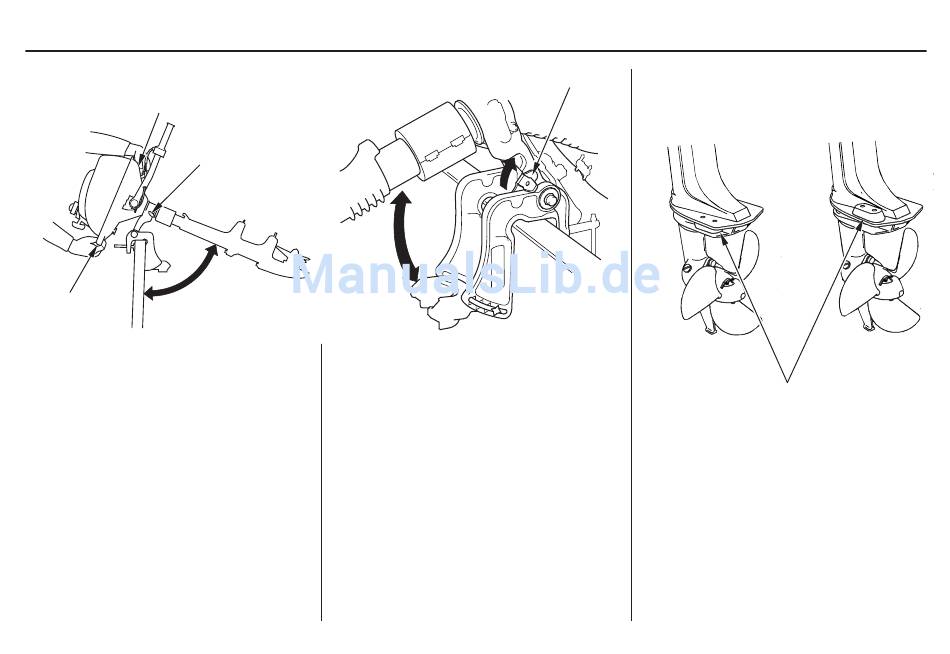

Den Kippverriegelungshebel verwenden, um
den Motor bei Betrieb in seichten Gewässern,
beim Auflaufen auf den Strand,
Zuwasserbringen oder beim Vertäuen
hochzukippen.
Den Außenbordmotor hochkippen und dabei
an den Tragegriffen anfassen, wie in der
Abbildung gezeigt. Der unter Federspannung
stehende Kippverriegelungshebel bewegt sich
automatisch in die korrekte Position, und
arretiert den Außenbordmotor, sobald dieser
einen Winkel von ungefähr 75° erreicht hat.
KIPPVERSTELLUNGSHEBEL
Z
Z
I
I
E
E
H
H
E
E
N
N
Um den Außenbordmotor in die normale
Betriebsposition zurückzustellen, den Motor
festhalten, dann den Kippverriegelungshebel
herausziehen; danach den Außenbordmotor
vorsichtig absenken.
BEDIENUNGSELEMENTE
Anodenpol
Modellen Kurze Welle
Modellen Lange Welle
ANODES
Der Anodenpol ist ein Opfermetall, der zum
Schutz des Außenbordmotors vor Korrosion
dient.
15
