Auswerteeinheit IVI-KHD2-4HD3
Mit dieser Auswerteeinheit können Bitmuster von 8 Bit in Datenträger programmiert oder
gelesen werden. Beim Programmieren sind die Ein-/Ausgänge als Eingänge geschaltet, an
die das Bitmuster (I/O CTRL=1) angelegt wird, das programmiert werden soll. An die
Eingänge I/O 15 und I/O 16 wird die gewünschte Lesekopfnummer vorgegeben (0 0
entspricht Lesekopf 1, 0 1 entspricht Lesekopf 2 usw.). Über den Programmiereingang
wird der Programmiervorgang initiiert. Der Datenträger muss sich vor dem angewählten
Lesekopf befinden. Beim Lesen sind die Ein-/Ausgänge als Ausgänge geschaltet. Wird ein
Datenträger vor einen angeschlossenen Schreib-/Lesekopf platziert, wird der Datenträ-
ger gelesen und das Bitmuster auf die Ausgänge I/O 1 ... I/O 8 geschaltet. Die Nummer
des Lesekopfes, der gelesen hat, wird über die Ausgänge I/O 15 und I/O 16 ausgegeben.
Inbetriebnahme/Anschluss der Schreib-/Leseköpfe
Die Betriebsspannung DC 18 V ... 30 V muss dreimal angeklemmt werden (Klemmen 48,
5
60 = GND; Klemmen 47, 50, 59 = +). Die Betriebsbereitschaft des Identblockes wird durch
zwei grüne LEDs (5 V) angezeigt, die der zwei Datenein-/ausgabeblöcke mit je einer LED
(grün, 24 V).
Der Anschluss der maximal vier Schreib-/Leseköpfe erfolgt nach obigem Anschlussbild.
Die grünen LEDs (IVH 1 ... 4) melden die Bereitschaft der angeklemmten Köpfe.
Achtung! Diese Auswerteeinheit darf nur mit folgenden Schreib-/Leseköpfen betrieben
werden:
IVH-18GM-V1
IVH-30GM-V1
IVH-30GM-Exm
IVH-M1K
IVH-FP1
IVH-F61
Serielle Schnittstelle
Die im Anschlussbild gezeigten Anschlüsse der RS422-Schnittstelle sind für den Anwen-
der ohne Bedeutung. Sie dient dem In-House-Gerätetest.
Optische Anzeigen
1
2
3
9
10
4
5
6
12
13
7
8 PGM
15
16 Error
ACK 24V 5V
I/O-CTRL 24V 5V

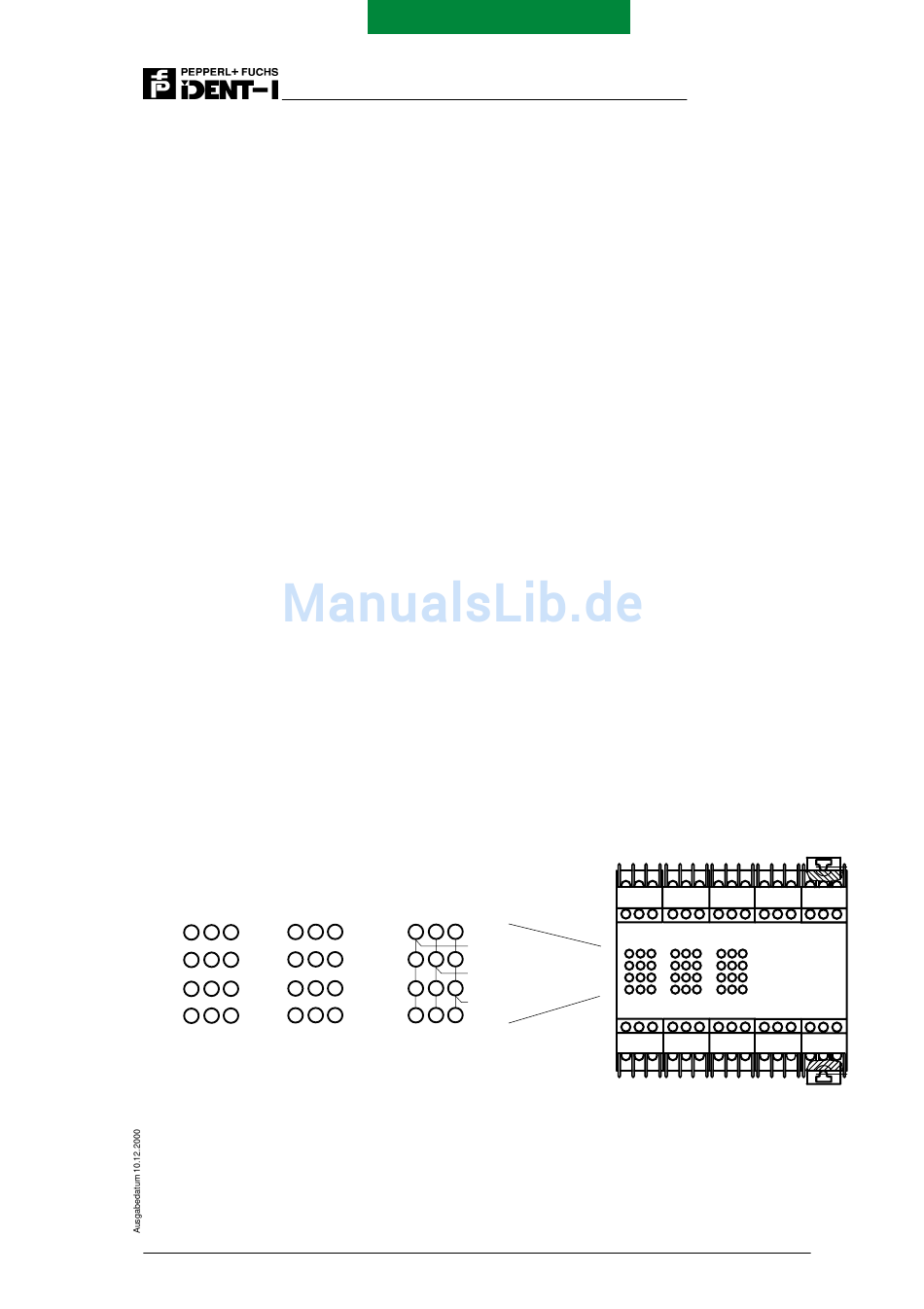

Auf der Frontplatte befinden sich drei Anzeigefelder mit je 12 Leuchtdioden.
Das rechte Feld zeigt Zustände der vier Schreib-/Leseköpfe IVH 1 ... 4 an: Jedem Kopf sind drei
Leuchtdioden zugeordnet. Die grünen zeigen an, ob der entsprechende Kopf angeschaltet ist (IVH aktiv/
IVH active). Wenn eine Programmier-(Schreib-) oder Leseoperation erfolgreich abgeschlossen wurde,
leuchtet eine gelbe LED (IDC erkannt/IDC detected) für eine kurze Zeit auf. Die roten Leuchtdioden
(Funktionsreserve) sind für spätere Funktionen vorgesehen.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76-27 11 11 · Internet http://www.pepperl-fuchs.com
F A B R I K A U T O M A T I O N
Auswerteeinheit mit 8 Ein-/Ausgängen
1
11
1
IVH aktiv/
14
IVH active
2
IDC erkannt/
IDC detected
3
reserviert/
reserved
4
IVI-KHD2-4HD3
1
2
3
4
5
6
7
8
9
10 11 12
13 14 15
16 17 18
19 20 21
22 23 24
28 29 30
31 32 33
34 35 36
37 38 39
40 41 42
43 44 45
46 47 48
49 50 51
Copyright by Pepperl+Fuchs, Printed in Germany
,
25 26 27
37 38 39
40 41 42
52 53 54
