5

Montage

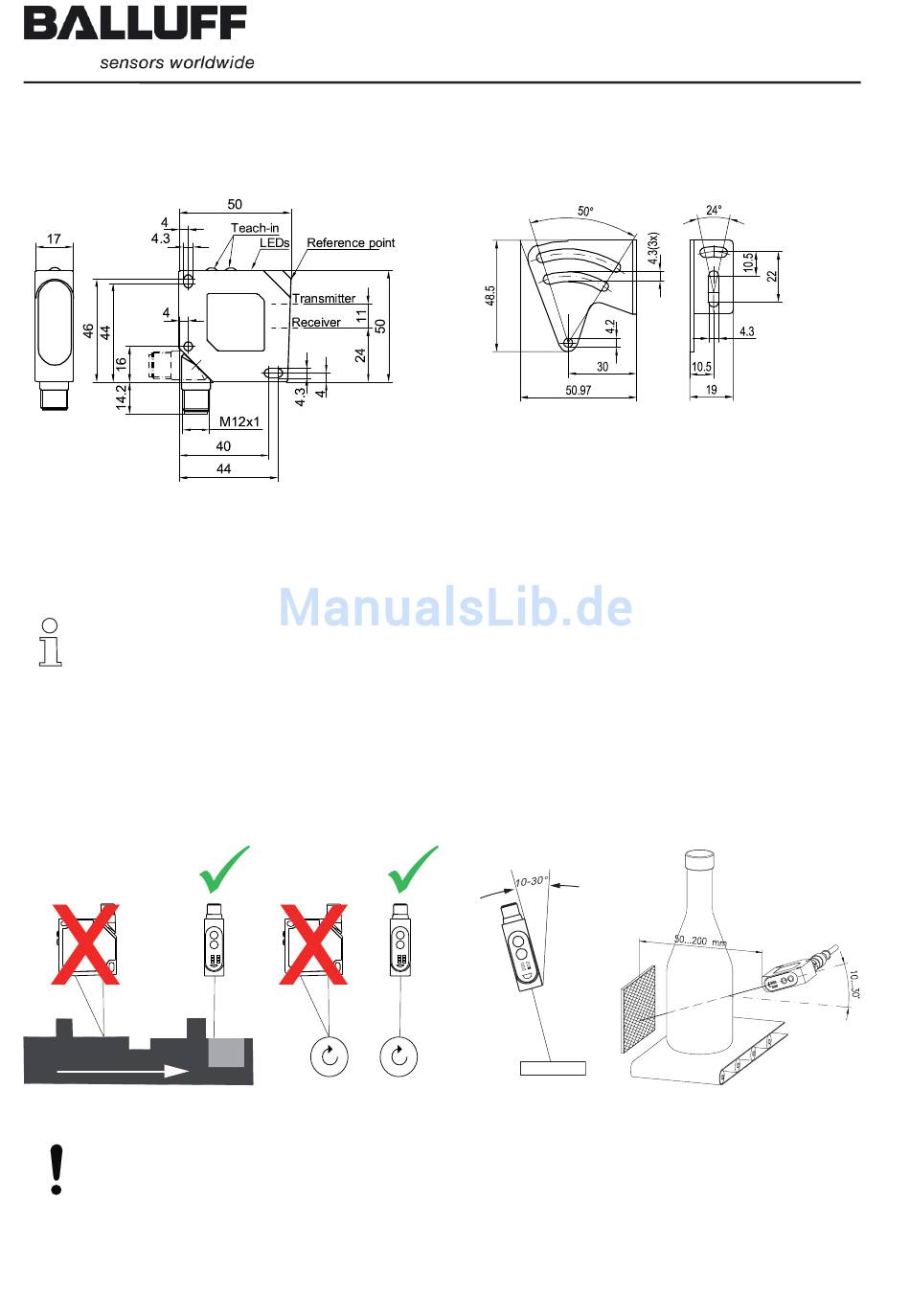

5.1 Maßzeichnung
5.2

Sensormontage

Sensor mit Befestigungsbohrungen an geeigneten Halter z.B. Typ BOS 26-HW-1 (nicht im Lieferumfang enthalten)
schrauben.
Sensor so positionieren, dass der Abstand vom Sensor zum Objekt möglichst konstant ist.
HINWEIS
Einsatzbedingungen beachten
• Der Abstand zum Objekt muss innerhalb der Tastweite des Sensors liegen (siehe technische
Daten).
• Die Bewegungsrichtung des Objekts sollte quer zur Frontscheibe des Sensors verlaufen
(Abb. 5+6).
• Bei stark reflektierenden oder glänzenden Objektoberflächen den Sensor um ca. 10-30 ° zur
Objektoberfläche neigen. (Abb. 7).
• Bei Durchlichtbetrieb den Reflektor BOS R-1 gegenüber vom Farbsensor so montieren, dass
der Lichtstrahl in der Mitte des Reflektors auftrifft. (Abb. 8).
Abb. 5
15500270
VORSICHT
Bei starker Erschütterung (Schock / Schwingung) den Sensor konstruktiv vor Beschädigung
schützen.
8
Abb. 3
15300350
Abb. 6 Abb. 7
15500697
Nr. 862090 D Ausgabe J15; Ersetzt Ausgabe 1312; Änderungen vorbehalten
Montage- und
Bedienungsanleitung
Abb. 4
15300065
15500925
Abb. 8
