* wenn Schaltart = Schließer (N.O.) = Werkseinstellung eingestellt.
Zum Einlernen (Hinzufügen) weiterer Farben den Einstellablauf (Schritte 1-8) wiederholen.
7.3.5 Menü „S": Scannen eines einzelnen Farbbereiches
HINWEIS
• Funktion für das Einscannen einer inhomogenen Farboberfläche.
• Wird eine Farbe eingescannt, werden alle vorher eingelernten und eingescannten Farben /
Farbbereiche gelöscht.
• Nach dem Einscannvorgang leuchtet die gelbe LED „C", wenn der Schaltausgang aktiv ist /
eine Farbe erkannt wurde (wenn Schaltart = N.O. = Werkseinstellung eingestellt).

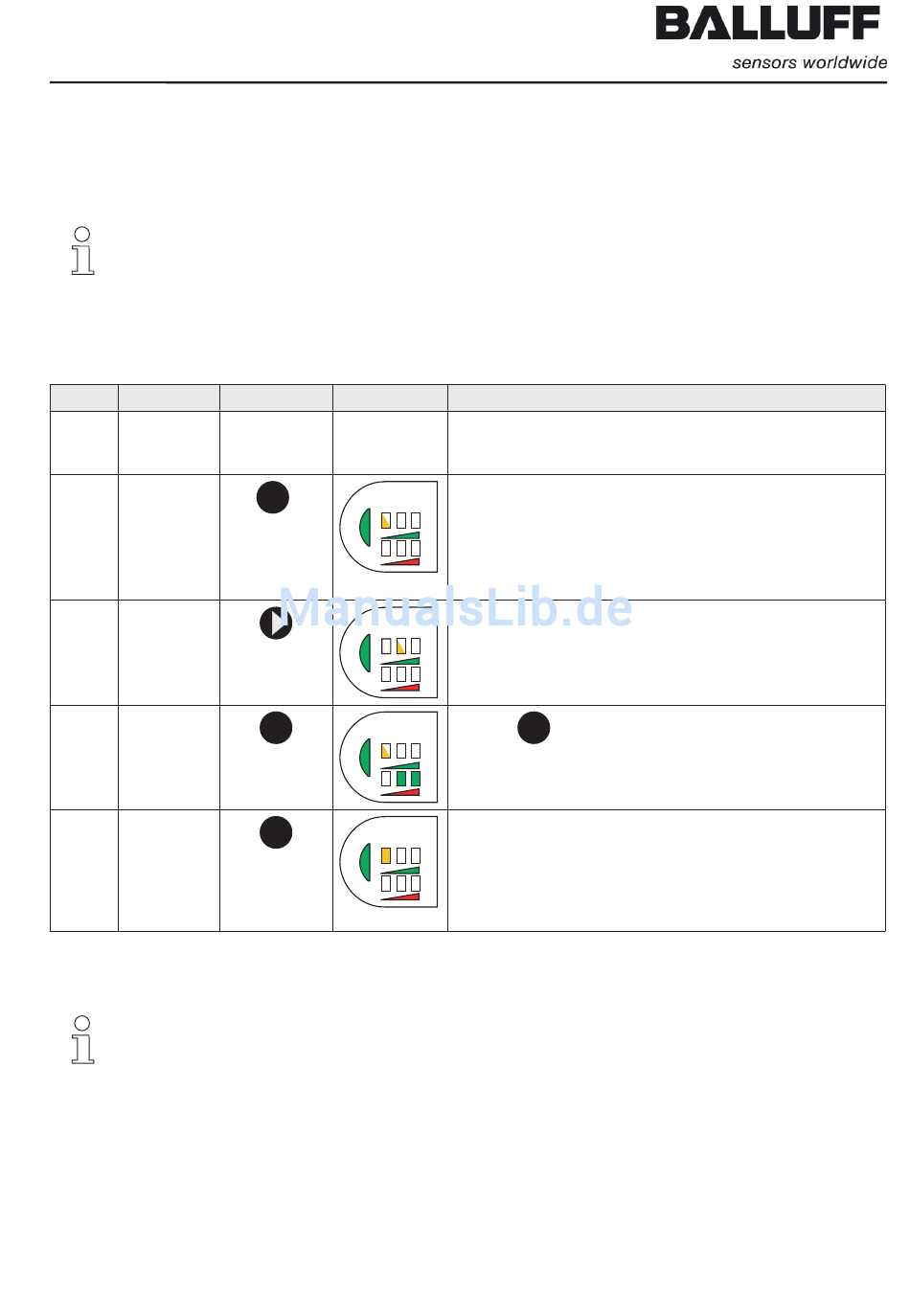

Ablauf:
Schritt Menüpunkt Aktivität
1 Betriebsmo-
dus (kein
Menüpunkt)
2
3
4 Farbbereich
einscannen
5
7.3.6 Menü „S+": Weitere Farbbereiche einscannen, hinzufügen, verknüpfen
HINWEIS
• Über die „S+" („Scan +") Funktion ist es möglich 1 bis 4 weitere Farbbereiche einzuscannen
und den Farbbereich in bis zu 4 Schritten zu erweitern
• Wird mit „S+" („Scan+") ein Farbbereich eingescannt, bleiben die vorher eingelernten und
eingescannten Farben erhalten.
• Bei mehr als 5 Farbbereichen werden die ältesten überschrieben (FIFO).
• Nach dem Einscannvorgang leuchtet die gelbe LED „C", wenn der Schaltausgang aktiv ist /
eine Farbe erkannt worden ist (wenn Schaltart = Schließer (N.O.) = Werkseinstellung einge-
stellt).
Nr. 862090 D Ausgabe J15; Ersetzt Ausgabe 1312; Änderungen vorbehalten
Es folgt Bild
Objekt
positionieren
SET
C S
> 3 s
drücken bis
LED „C"
(gelb) blinkt
C S
2x drücken
SET
C S
drücken und
gedrückt
halten
SET
C S
loslassen
Bemerkung
Betriebsparameter wie Tastweite, Bewegungsrichtung,
Neigungswinkel, etc. (siehe Kapitel 5 „Montage") beachten.
LED „C" (gelb) blinkt, wenn Zeitschloss geöffnet und
+/F
Einstellmodus aktiviert ist.
Menü „Farbbereich einscannen" ist gewählt
+/F
LED „S" (gelb) blinkt
SET
Solange gedrückt ist, wird der Farbbereich einge-
+/F
scannt.
Farbbereich wird gespeichert.
+/F
Sensor ist einsatzbereit.
LED „C" (gelb) leuchtet, wenn Farbe erkannt /
Schaltausgang „Q" aktiv ist
(wenn Schaltart = Schließer (N.O.) = Werkseinstellung
eingestellt).
