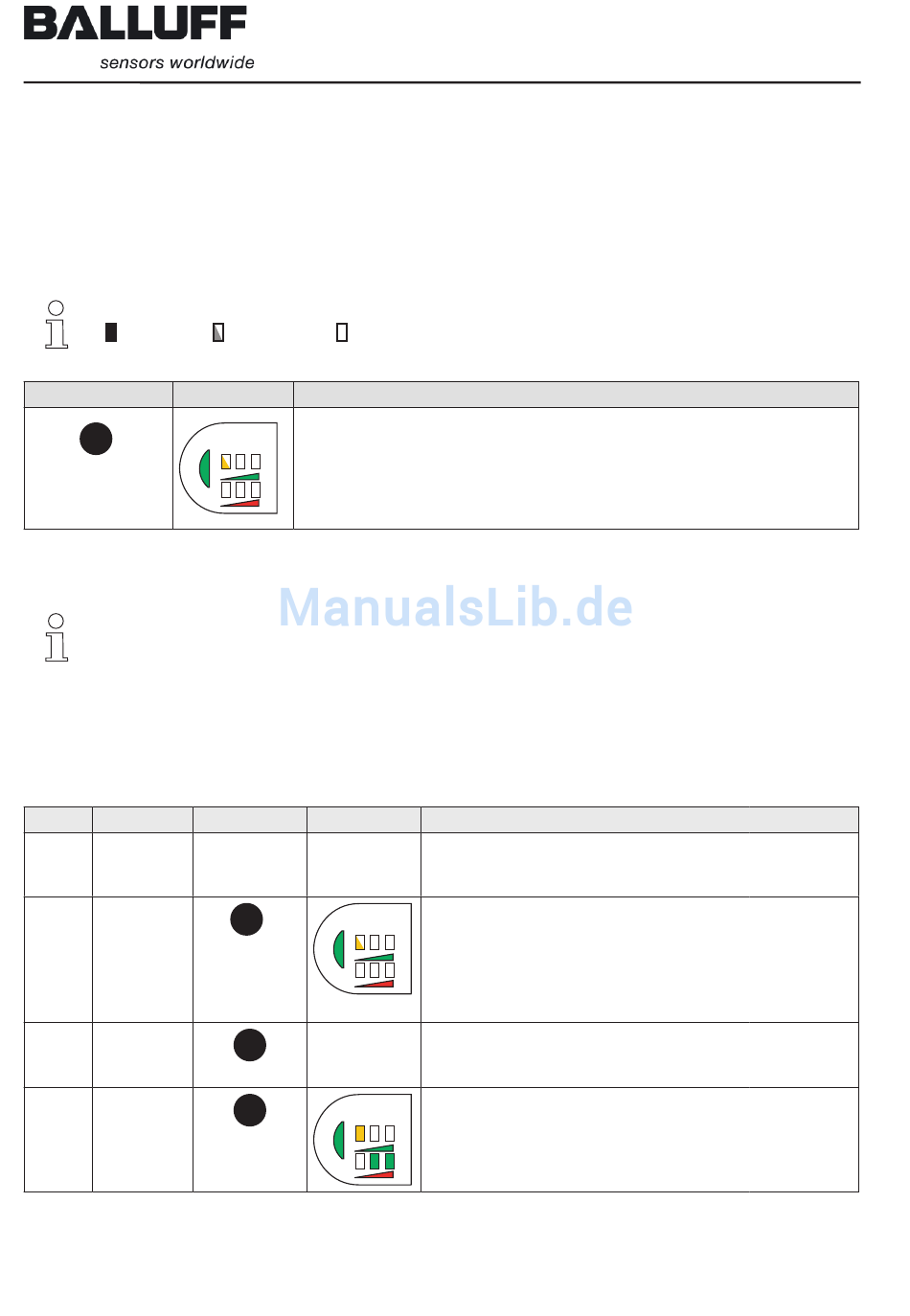

7.3 Einstellungen über das Bedienfeld vornehmen
7.3.1

Kurzanleitung siehe Ausklappseite

7.3.2

Einstellmodus aktivieren

HINWEIS
= LED EIN /
Aktivität Es folgt Bild
SET
> 3 s
drücken, bis LED
„C" (gelb) blinkt
7.3.3 Menü „C": Eine einzelne Farbe einlernen
HINWEIS
• Wird eine Farbe eingelernt, werden alle vorher eingelernten sowie eingescannten Farben /
Farbbereiche gelöscht.
• Die Farb- und Intensitätstoleranz ist während des Programmiervorganges individuell einstell-
bar.
• Nach dem Einlernvorgang leuchtet die gelbe LED „C", wenn der Schaltausgang „Q" aktiv ist
/ eine Farbe erkannt worden ist (wenn Schaltart = Schließer (N.O.) = Werkseinstellung einge-
stellt).
Ablauf:
Schritt Menüpunkt Aktivität
1 Betriebsmo-
dus (kein
Menüpunkt)
2
3 Farbe
einlernen
4
12
= LED blinkt / = LED AUS
Bemerkung
LED blinkt, wenn Einstellmodus aktiviert ist.
C S
+/F
Nach Aktivieren des Einstellmodus wird ein weiteres Zeitfenster von
ca. 20 s geöffnet. Erfolgt in dieser Zeit keine weitere Eingabe, schaltet der
Sensor wieder zurück in den Betriebsmodus.
Es folgt Bild
Objekt
positionieren
SET
C S
> 3 s
drücken,
bis LED „C"
(gelb) blinkt
SET
drücken
SET
C S
wieder los-
lassen
Bemerkung
Betriebsparameter wie Tastweite, Bewegungsrichtung,
Neigungswinkel, etc. (siehe Kapitel 5 „Montage") beachten.
LED „C" (gelb) blinkt, wenn Zeitschloss geöffnet und Ein-
+/F
stellmodus aktiviert ist.
Taste kurz drücken (mit dem Loslassen der Taste wird die
Farbe eingelernt).
Farbwert wird im Sensor gespeichert.
+/F
Sensor ist bereit für die Einstellung der Farbtoleranz.
LED „C" (gelb) leuchtet, wenn Farbe erkannt wird,*
LEDs „Tol. C" (grün) leuchten.
