VorSichT.
Bauteile und hydraulische anschlüsse am
Gerät keinesfalls zu Transportzwecken
nutzen.
aufstEllung
Gefahr!
Bei der aufstellung mit mehreren per-
sonen arbeiten. Gewicht des Geräts be-
rücksichtigen.
hinWeiS.
Der anschluss der Wärmequelle kann
wahlweise links oder rechts am Gerät er-
folgen. Geforderten freiraum zwischen je-
weiliger anschlussseite und Wand einhal-
ten.
„Montage der hydraulischen Anschlüsse", Ab-
schnitt „Anschluss der Modulbox an die Wärme-
quelle".
VorSichT!
Geforderte abstandsmasse unbedingt ein-
halten.
übersichten „Massbilder" und „Abstandsmasse".
So gehen Sie am Aufstellungsort vor:
VorSichT1
Gerät auf einen tragfähigen und waage-
rechten, vorzugsweise körperschallentkop-
pelten untergrund stellen.
Standfüsse montieren...
VorSichT!
Wird das Gerät ohne Standfüsse ver-
rutscht, kann der Boden beschädigt wer-
den.
Standfüsse montieren, bevor die Modul-
box in das Gerät eingebaut ist.
So montieren Sie die Standfüsse an das Gerät:
•
Das Gerät von einer Seite langsam und vorsichtig
ankippen...
Schräg angehobenes Gerät absichern, damit es nicht
versehentlich in die Ausgangsstellung zurückkippen
kann.
10
VorSichT!
hände und finger könnten bei den fol-
genden arbeiten gequetscht werden!
•

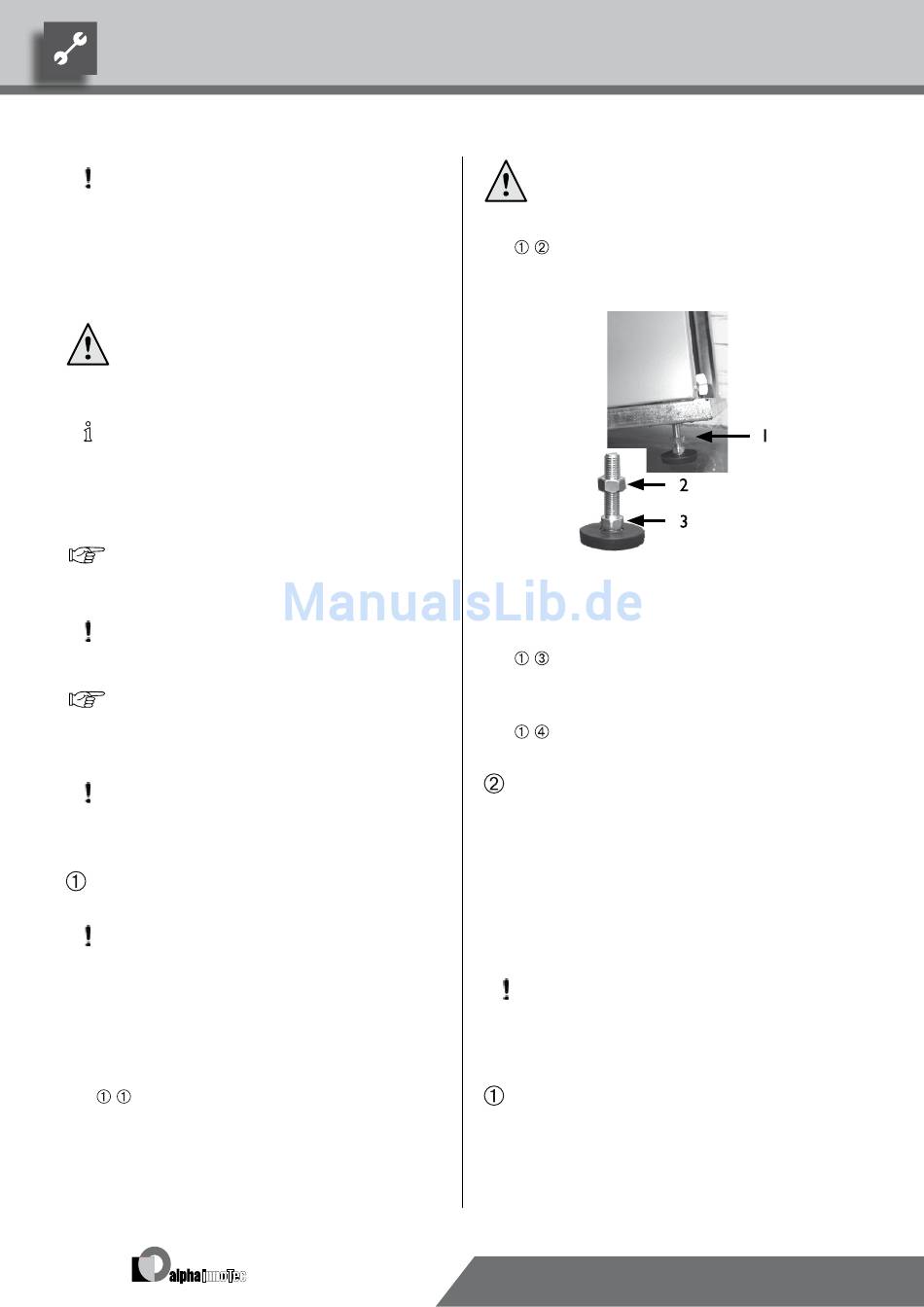

Am Geräteboden vorne und hinten je einen Stand-
fuss montieren...
1 Standfuss
2 Kontermutter
3 Stellschraube
•
Gerät langsam und vorsichtig in die Ausgangsstel-
lung zurückkippen...
•
Vorgang an der anderen Gerätseite wiederholen.
Gerät am Standort endgültig platzieren. Kleinere
Unebenheiten durch die vier Stellschrauben ausglei-
chen. Anschliessend Kontermuttern anziehen.
Einbau dEr modulbox
In der Modulbox ist der gesamte Kältekreis der Wärme-
zentrale untergebracht.
VorSichT!
Modulbox nicht mehr als maximal 45° nei-
gen (Gilt für jede richtung).
Gehen Sie so vor:
Zunächst das auf der Modulbox angebrachte
3-Wege-Ventil mit Motor an den Anschluss „Wär-
mequellen-Austritt" der Modulbox montieren (Die
hierfür nötige Dichtung ist im lieferzustand mit
einem Kabelbinder am Austrittsrohr befestigt)...
Technische Änderungen vorbehalten.
DE830636/200802 – Originalbetriebsanleitung
© Alpha-InnoTec GmbH
