Betriebsanleitung – Spider MINI
10.18. SCHMIEREN
Auf die zum Schmieren vorgesehenen Teile muss angemessene Schmiermittelmenge aufgetragen werden.
Überflüssige Schmiermittelmenge verursacht Abtropfen und Verunreinigung sowohl der Maschine, als auch der
Umwelt. Unzureichende Menge fordert häufigeres Schmieren.
Zum Schmieren von Gleitteilen, Bolzen und Ketten nutzen Sie einen Kettenspray (z.B. Chain grease Berner).
Achten Sie auf genaue Schmiermittelanwendung direkt auf die Schmierstellen. Hiermit können Sie Ablagerung
von Unreinheiten auf den Schmierflächen vorbeugen.

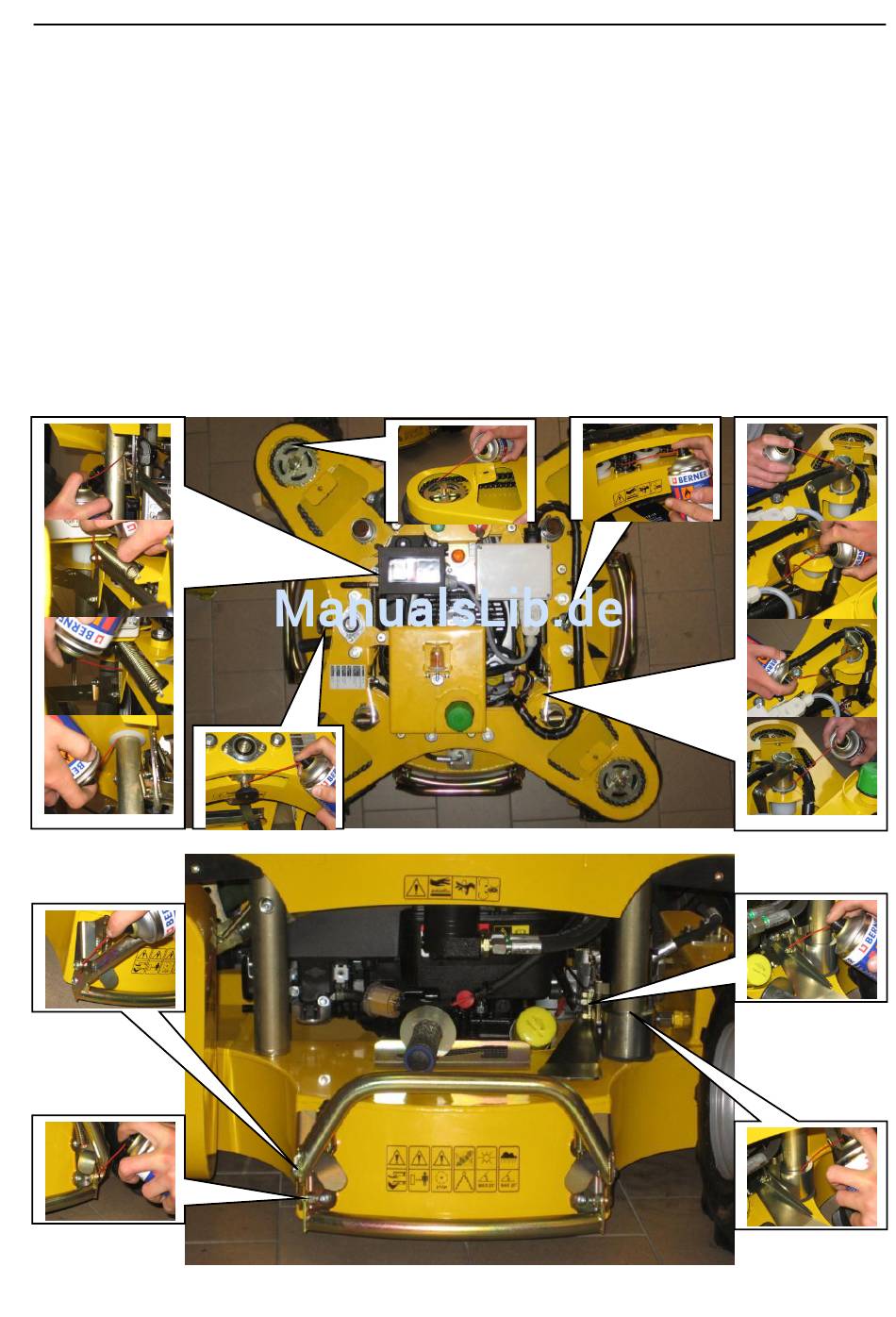

Schmierstellen:
1. Hebehebel (Bolzen und Hebelreibflächen, Führungsstange in einer Hülse)
2. Ketten (Steuerungskette, Fahrwerkkette )
3. Notbremseraste
4. Motorbremse (Bolzen und Hebelreibflächen)
5. Führungsstange unter dem Bremsgewicht
6. Bolzen der Stabilisierungsbügel
44 / 53
rev. 02-01-10-2011
