10.8. GEOMETRIEEINRICHTUNG
Sollten Sie über entsprechende Ausrüstung und Erfahrungen nicht verfügen, überlassen Sie diese Arbeiten
einem Fachservice. Vor dem Einrichten der Radgeometrie muss die Steuerungskette richtig gespannt sein.
Geometrieeinrichtung
Den Rasenmäher an der mit Kettensymbol gekennzeichneten Stelle so unterlegen, damit die Räder frei
über dem Boden hängen.
Die Rädere in die Direktrichtung einstellen.
Den Bypass der Hydraulikpumpe um 1 Drehung lösen.
Durch manuelles Drehen der Laufräder die Fahrwerkrosette so drehen, damit sich die Schrauben der
Klemmhülse mit der Rosette nicht decken.
Die M6 Schrauben der Klemmhülse um 1 Drehung lösen.
Die Handgriffe demontieren.
Durch Anheben der Kettenrosette mittels Schraubenzieher wird die Rosette aus der Klemmhülse gelöst.
Die Radaufhängung dreht sich frei um eigene Achse. Aufhängungen aller Räder lösen, die eingerichtet
werden sollen.
Durch Anlegen einer geraden Leiste zum Radportal an der linken und eines Reifentellers an der rechten
Seite werden die Räder in parallele Position eingerichtet.
Die Klemmhülseschrauben leicht zuziehen und mit der Leiste Geometrie kontrollieren.
Durch allmähliches Zuziehen der Klemmhülseschrauben die Kettenrosette absichern. Auf 5 Nm
zuziehen.
Den Bypass der Hydraulikpumpe zuziehen.

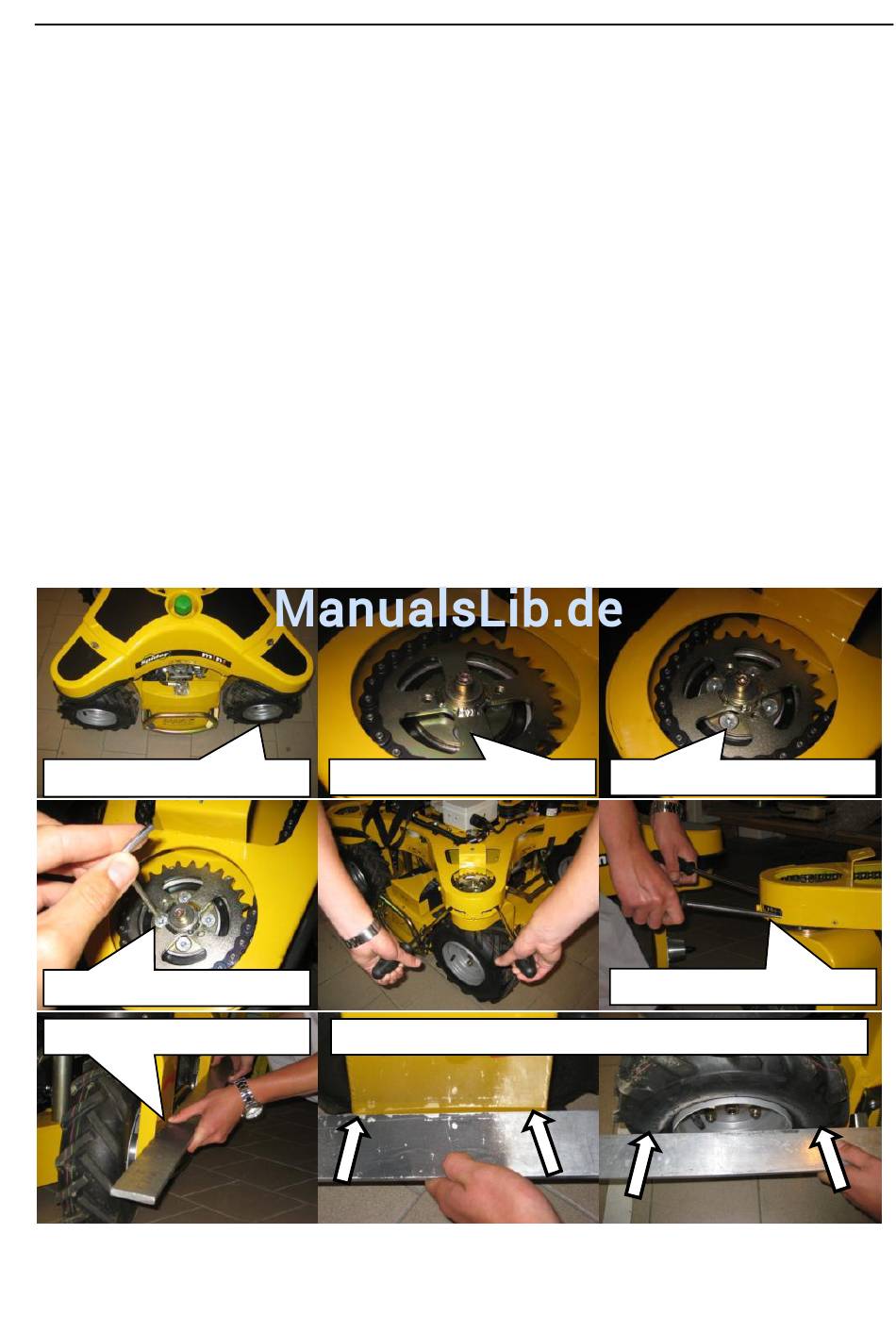

Räder in Direktrichtung
um 1 Drehung lösen
Räder parallel einrichten
38 / 53
Schrauben in Deckung mit Rosette
rozety
An beiden Seiten berührt die Leiste die Radaufhängung
Schrauben zugänglich
Die Steuerungsrosette anheben
(
Reifen)
rev. 02-01-10-2011
