Betriebsanleitung – Spider MINI

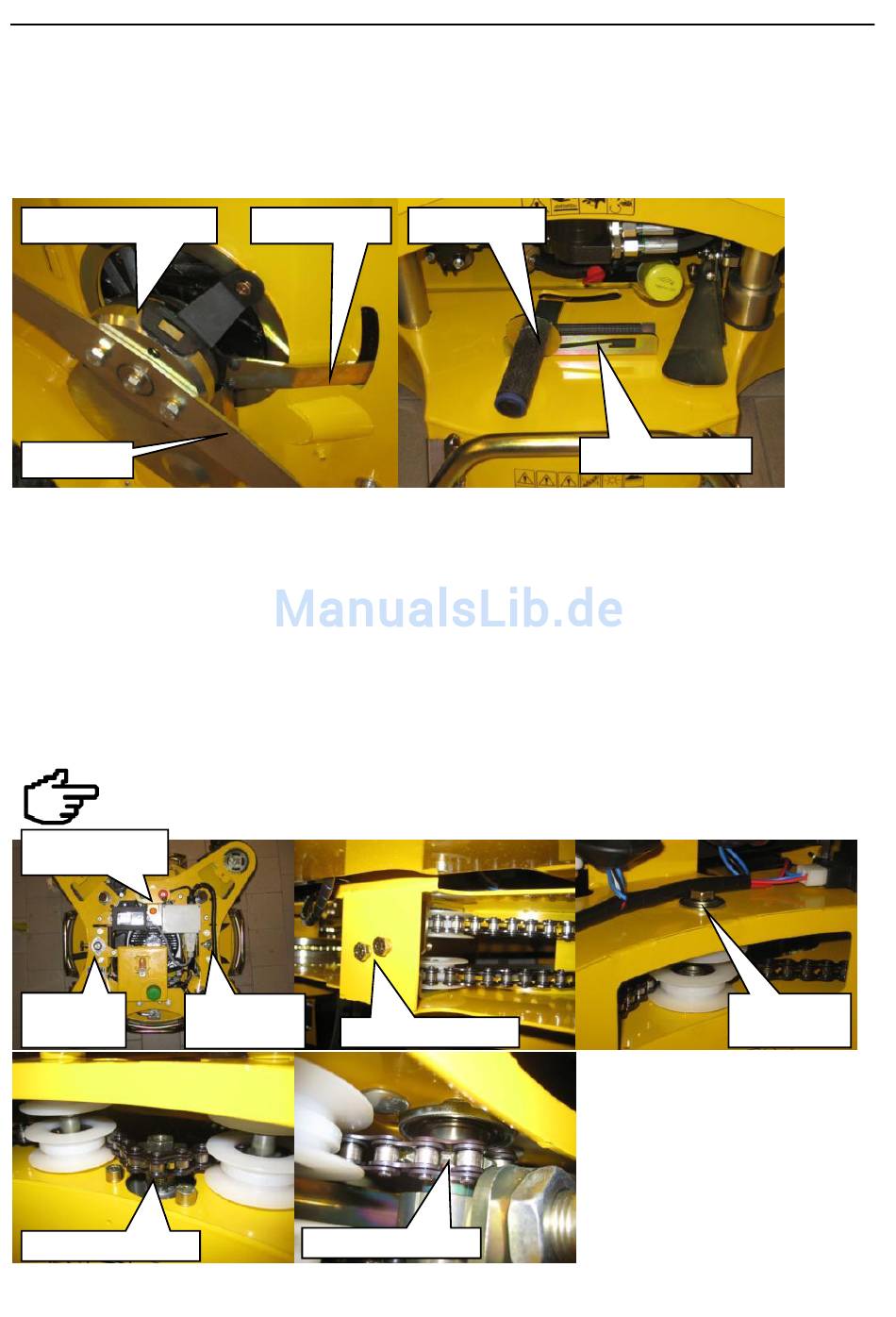

10.11. MÄHMESSERKUPPLUNG
Die Mähmesserkupplung befindet sich auf der Kurbelwelle zwischen dem Maschinenskelett und dem
Mähmesser. Beim Einschalten überträgt die Kupplung das Drehmoment auf das Mähmesser, beim Ausschalten
wird das Messer durch Bremse gegen Selbstdrehen abgesichert. Greifen Sie niemals in die Kupplung ein. Sollte
beim Betrieb ein Fehler auf diesem Maschinenteil vorkommen, überlassen Sie die Reparatur einem autorisierten
Fachservice.
Mämesserkupplung
Mähmesser
10.12. FAHRWERKKETTEN
Überprüfen Sie alle Fahrwerkketten an Verschleiß und Spannung. Die Ketten können mit Hilfe von zwei
Spannvorrichtungen auf der oberen und unteren Kreuzseite unter EMERGENCY STOP Drucktaste gespannt
werden.
Einrichtung:
Die Schrauben M8, die die Kettenspannvorrichtung absichern, lösen.
Mit Hilfe der Spannschraube M6 auf der Kreuzinnenseite die Spannvorrichtung verschieben, bis die
gewünschte Kettenspannung erreicht ist.
Die Absicherungsschrauben M8 der Spannvorrichtung zuziehen.
Ist die Steuerungskette zu lose, ist eine Kontrolle bzw. Einrichtung der Rasenmähergeometrie erforderlich.
Den Steuerungsservomotor- und Hydromotorritzel an Verschleiß kontrollieren. Bei großem
Verschleiß die Ritzel gegen neue austauschen.
Kettenspannvor-
richtung
Fahrwerk-
ritzel
Steuerungsritzel
40 / 53
Kupplungshebel
Steuerungs-
ritzel
Spannschrauben
Fahrwerkritzel
Kupplungshebel
Kupplungsarretierung
Sicherungs-
schrauben
zajišťovací
šrouby
rev. 02-01-10-2011
