Betriebsanleitung – Spider MINI

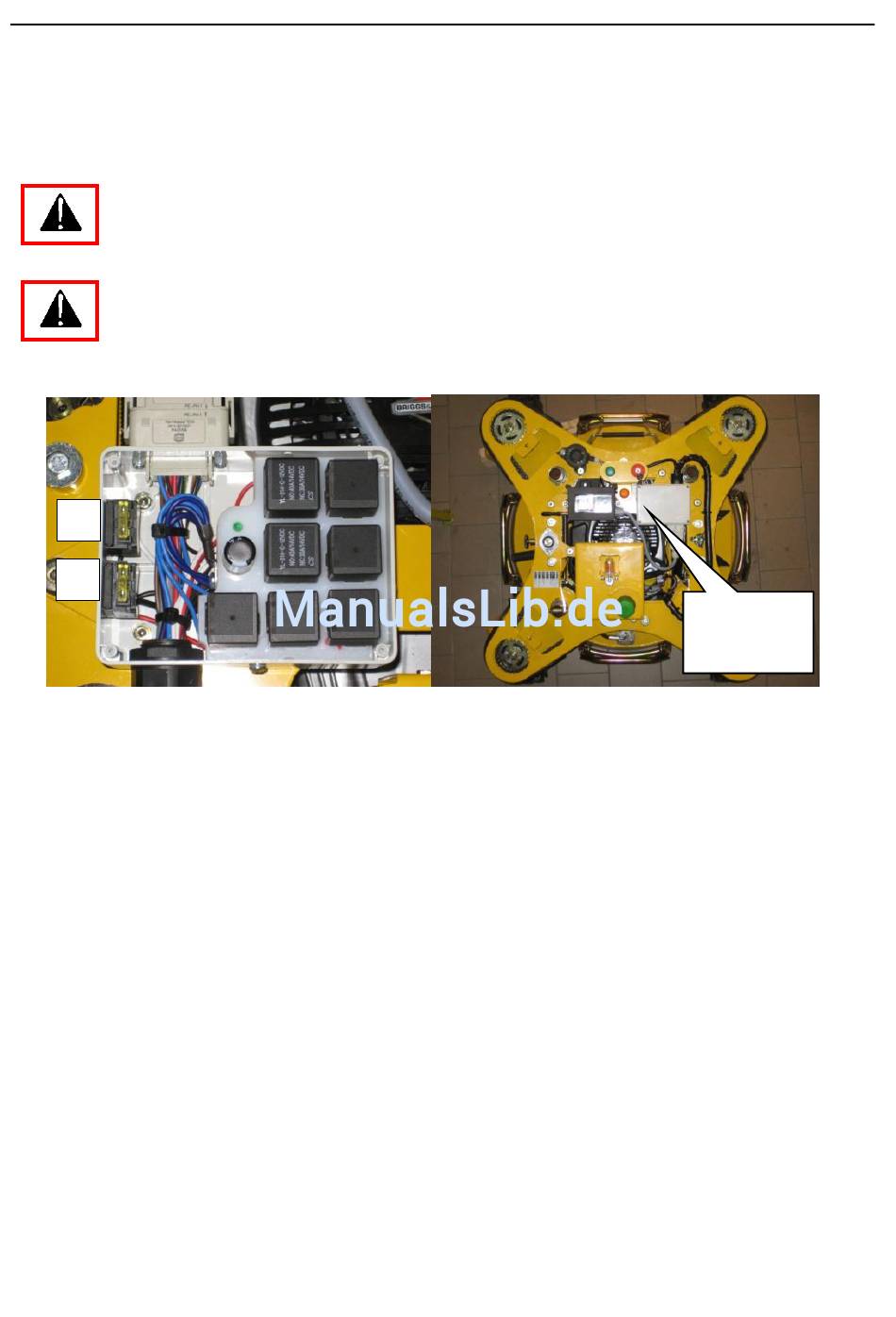

10.13. SICHERUNGEN, RELAIS
Der Sicherungsschrank befindet sich im oberen Maschinenteil und unter der Schutzdeckung. Im
Sicherungsschrank sind Maschinehauptsicherungen und Relais für Schalten der einzelnen Maschinenfunktionen
untergebracht.
Greifen Sie niemals in den Sicherungsschrankraum ein. Es kann zum Kurzschluss und Vernichtung
der Maschinenelektroinstallation kommen. Relais sollten nur im Fachservice ausgetauscht werden.
Beim Sicherungswechsel muss konsequent der zuständige Stromwert eingehalten werden. Die
fehlerhaften Sicherungen dürfen nicht gegen Sicherungen mit niedrigerem oder höherem
Stromwert ausgetauscht werden. In beiden Fällen besteht Beschädigungs-, bzw. Brandgefahr
des Rasenmähers!
8
9
1. Hauptschaltrelais für Maschinenspeisung
2. Relais für Zündungsmassenschluss
3. Relais für Starterschalten
4. Steuerungsrelais
5. Steuerungsrelais
6. Motorbremsekraftrelais
7. Motorbremsebetätigungsrelais
8. 20A Ladensicherung
9. 20A Maschinenhauptsicherung
41 / 53
1
2
4
3
5
7
6
Sicherungs-
schrank
rev. 02-01-10-2011
