Betriebsanleitung – Spider MINI

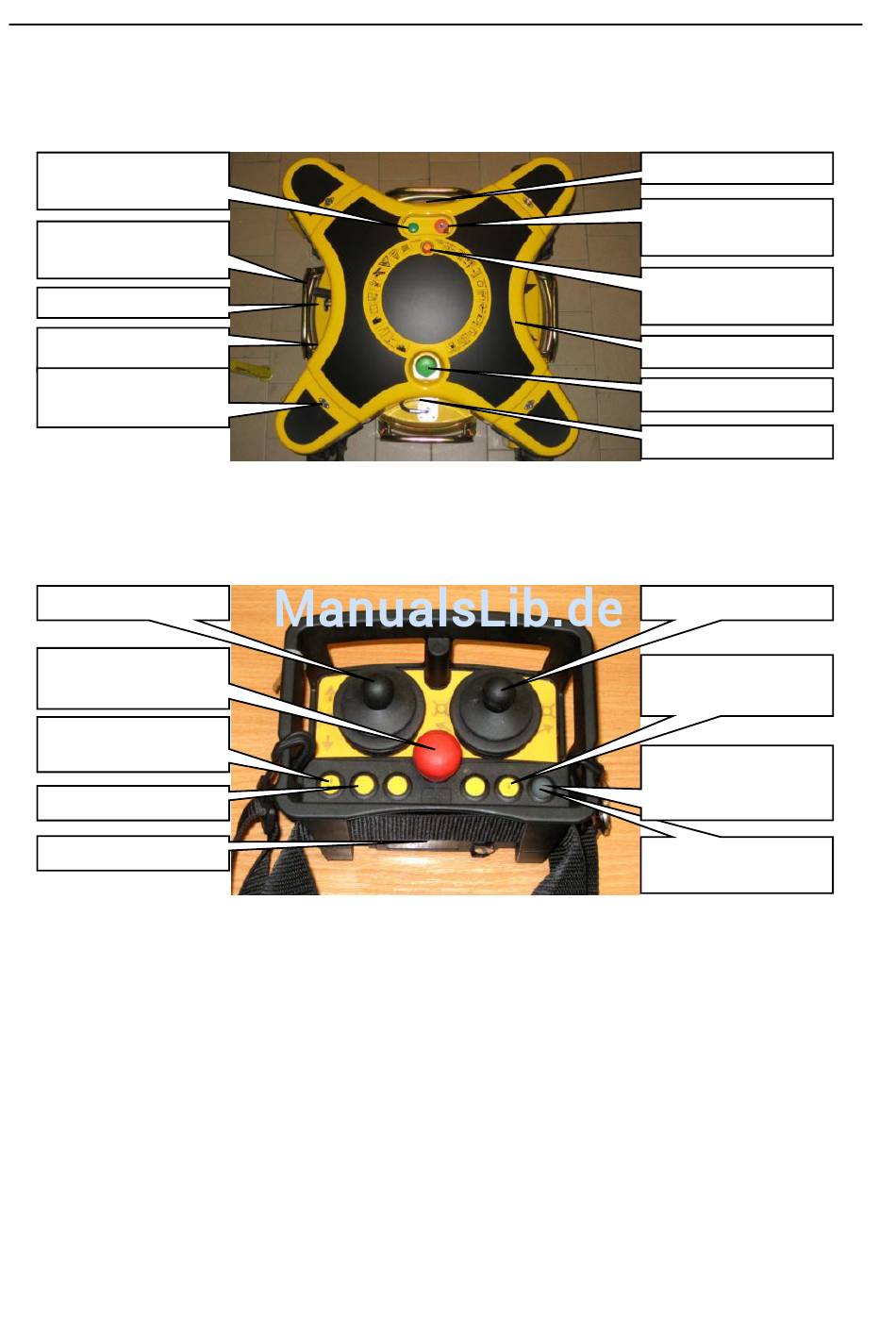

6. STEUERUNGSELEMENTE
AUF DEM RASENMÄHER
6.1.
Kontroll-LED
Ruhestellung
Kontrolka neutrálu
Kupplungshebel
des Mähmessers
Notbremse
Motorbremsehebel
Schlösser für
Haubebefestigung
Zámky přichycení
kapoty
Neigungsindikator: beim Erreichen einer gefährlichen Neigung ertönt ein unterbrochenes Hupesignal.
6.2.
AUF DER FERNFUNKSTEUERUNG
Fahrwerkjoystick
Pojezdu
EMERGENCY STOP
Hauptschalter
Bestätigungs-
drucktaste Hupe
Klakson
Starterdrucktaste
Tlačítko startéru
Akkus
SIGNALISIERUNGSFUNTIONEN DES RASENMÄHERS
6.3.
- Nach Entsicherung der Drucktaste EMERGENCY STOP auf dem Rasenmäher blinkt die Warnleuchte.
- Nach dem Einschalten der Fernfunksteuerung blinkt die grüne Kotroll-LED auf der Fernfunksteuerung.
- Nach dem Drücken der Hupe-Bestätigungstaste ertönt ein Tonsignal.
- Ist der Fahrwerkservomotor in Neutralstellung, leuchtet die Neutralstellung-LED auf dem Rasenmäher.
- Wenn die Fernfunksteuerung ausgeschaltet und Signal unterbrochen ist, oder Fahrwerkservomotor
aus der Neutralstellung ausweicht (durch Joystickbewegung auf der Fernfunksteuerung), erlöscht die
Neutralstellung-Kontroll-LED.
- Nach dem Betätigen der Drucktaste EMERGENCY STOP auf dem Rasenmäher blinkt die
Warnleuchte nicht mehr.
- Bei gefährlicher Neigung ertönt ein unterbrochenes Hupesignal.
18 / 53
Hubhebel
Zündschalter
EMERGENCY STOP
Warnleuchte / Signal für
Rasenmähereinschalten
Akku
Kraftstofftank
Palivová nádrž
Pumpenbypass
čerpadla
Wendungsjoystick
zatáčení
Drucktaste
Frequenzänderung
kvence
Signalisierung
Fernbedienungsakku
(rot)
leer
Signalisierung für
Einschalten (grün)
rev. 02-01-10-2011
