5.8 Übrige Anschlüsse
Der Anschluss der externen potentialfreien Kontakte für extern
EIN/AUS, externes Sollwertsignal und Meldesignal geht aus
Abb. 8 hervor.
Wenn kein externer EIN-/AUS-Schalter angeschlos-
Hinweis sen wird, sind die Klemmen 2 und 3 mit
einer kurzen Leitung zu überbrücken.
Warnung
Aus Sicherheitsgründen müssen die Leitungen der
Achtung
folgenden Anschlussgruppen innerhalb ihres gesam-
ten Verlaufes durch eine verstärkte Isolierung vonei-
nander getrennt sein:
• Eingänge (extern EIN/AUS und Sollwertsignal, Klemmen 2-6).
Alle Eingänge (Gruppe 1) sind durch eine verstärkte Isolierung
von den netzführenden Teilen getrennt und sind von anderen
Stromkreisen galvanisch getrennt.
Die Versorgungsspannung an alle Steuerklemmen ist Schutz-
kleinspannung (PELV). Dadurch wird der Schutz gegen elektri-
sche Schläge sichergestellt.
• Ausgang (Melderelais, Klemmen NC, C, NO).
Der Ausgang (Gruppe 2) ist von anderen Stromkreisen galva-
nisch getrennt. Daher können über diesen potentialfreien Aus-
gang bei Bedarf sowohl Netzspannung als auch Schutzklein-
spannung geführt werden.
• Versorgungsspannung (Klemmen N, PE, L).
Eine galvanisch sichere Trennung muss die Anforderungen an
verstärkte Isolierung mit zugehörigen Kriech- und Luftstrecken
nach EN 61800-5-1 erfüllen.
MGE 71 und MGE 80
NC C NO N PE L
STOP
RUN
0/4-20 mA 0-10 V
10K
6 5 4 3 2
Änderung der
Drehrichtung

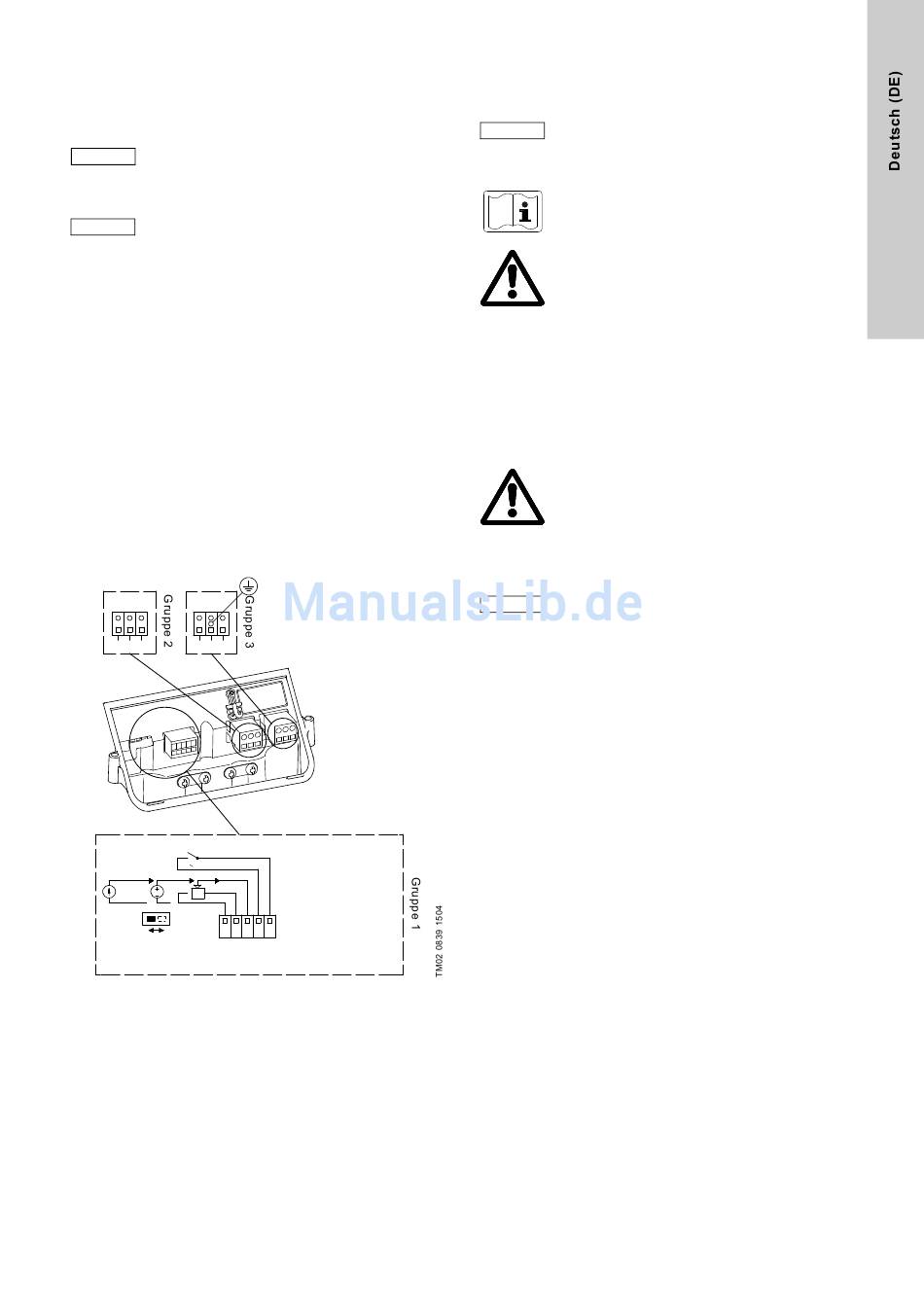

Abb. 8 Anschlussklemmen
6: GND (Masse)
5: +10 V
4: Sollwerteingang
3: GND (Masse)
2: EIN/AUS

6. Elektrischer Anschluss - Drehstrommotoren

Der Benutzer bzw. der Installateur ist für die Installa-
tion der korrekten Erdung und des korrekten Schut-
zes in Übereinstimmung mit den geltenden nationa-
Achtung
len und örtlichen Normen zuständig.
Alle Operationen müssen von Fachpersonal ausge-
führt werden.
Warnung
Vor jedem Eingriff im Motor-Klemmenkasten müssen
alle elektrischen Stromkreise abgeschaltet sein.
Warnung
Vor jedem Eingriff im Motor-Klemmenkasten muss
die Versorgungsspannung mindestens
5 Min. abgeschaltet sein.

6.1 Netzschalter

Der Motor muss bauseits abgesichert und an einen externen all-
poligen Netzschalter angeschlossen werden. Der Schalter muss
eine Kontaktöffnung von mindestens 3 mm je Pol gemäß IEC 364
haben.
6.2 Schutz gegen elektrische Schläge -
indirektes Berühren
Warnung
Der Motor muss geerdet und gegen indirektes
Berühren in Übereinstimmung mit den nationalen
Vorschriften geschützt werden.
Schutzleiter müssen durch Farbgebung gelb/grün (PE) oder
gelb/grün/blau (PEN) gekennzeichnet sein.
Da 4 kW bis 7,5 kW Motoren einen konstruk-
tionsbedingten Ableitstrom über 3,5 mA haben, müs-
Achtung
sen diese Motoren an besonders zuverlässige und
robuste Erdverbindungen angeschlossen werden.
Der Ableitstrom der einzelnen Motorgröße geht aus Abschnitt
hervor.
12.2 Ableitstrom
Anforderungen nach EN 50178 und BS 7671:
Ableitstrom > 3,5 mA
Der Motor muss stationär und fest eingebaut werden.
Weiterhin muss er fest an die Versorgungsspannung angeschlos-
sen werden.
• Die Erdverbindung muss als doppelter Schutzleiter ausgeführt
werden.
Ableitstrom > 10 mA
Falls die Installation mehrere netzangeschlossene Geräte
umfasst und der gesamte Ableitstrom 10 mA übersteigt, sind die
Anforderungen an die Erdverbindung verschärft.
Der Motor muss stationär und fest eingebaut werden.
Weiterhin muss er fest an die Versorgungsspannung angeschlos-
sen werden.
Weiterhin sind verschärfte Maßnahmen in bezug auf Erdverbin-
dung zu beachten.
Eines der folgenden Installationsbeispiele muss benutzt werden:
• Ein einzelner Schutzleiter mit einem Querschnitt von mindes-
2
tens 10 mm .
• Separate doppelte Schutzleiter mit einem Querschnitt von
2
mindestens 4 mm pro Ader.
• Ein Schutzleiter in einem Kabelrohr, Kabelkanal oder Kabel-
rinne. Dadurch wird ein Schutzgrad wie bei doppeltem Schutz-
leiter sichergestellt.
