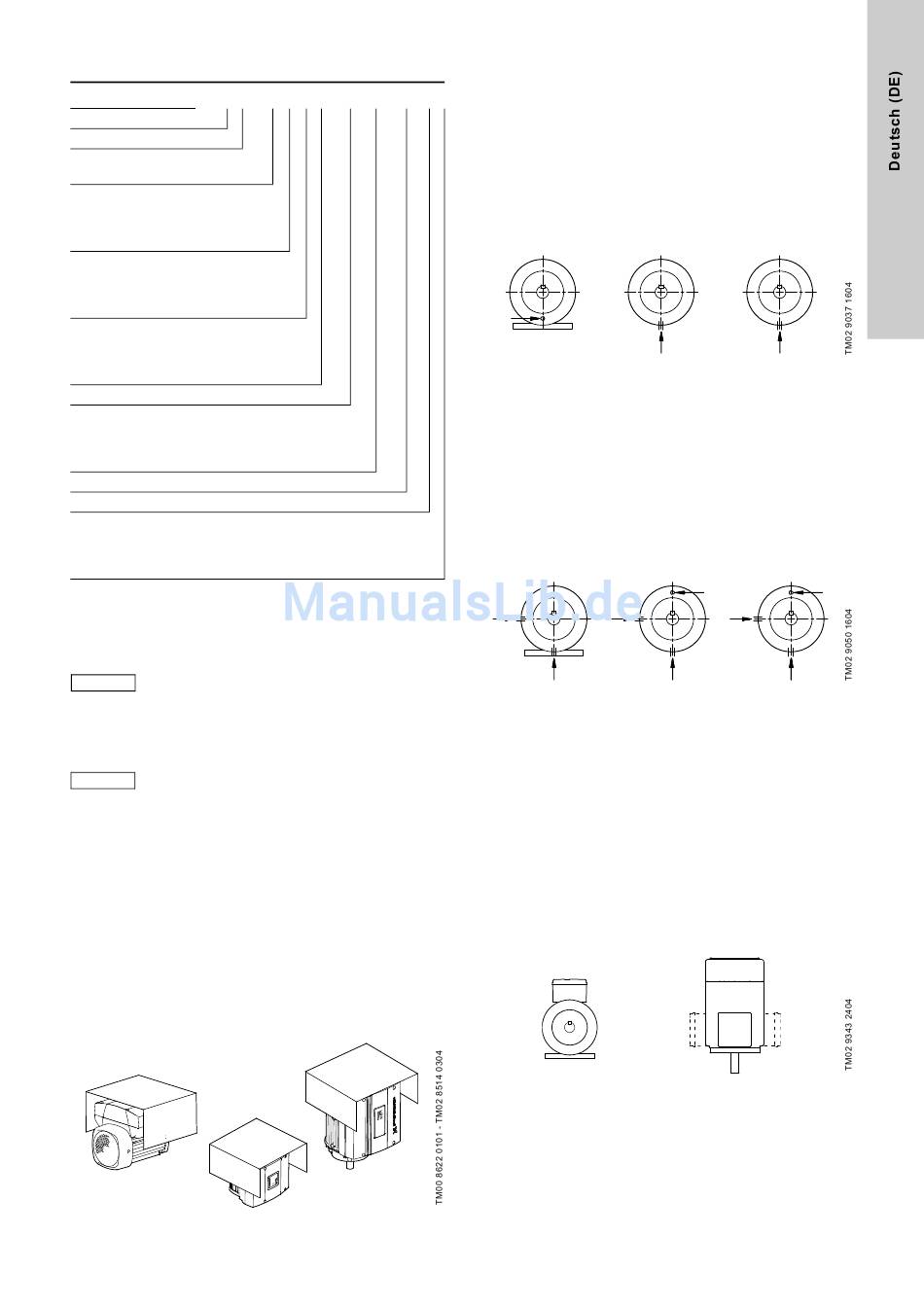

3.1 Typenschlüssel
Beispiel MG E 80
Motor Grundfos
Elektronische Steuerung
Baugröße (Achsmittenhöhe
des Motors in mm, Fußmotor)
Fußgröße:
S (klein)
M (mittel)
L (groß)
Länge des Statorkerns:
A
B
C
Polzahl:
2
4
6
Durchmesser des Wellenendes [mm]
Flanschausführung:
[ ] (B3)
FF (Durchgangslöcher, B5)
FT (Gewindelöcher, B14)
Lochkreisdurchmesser [mm]
Modellbezeichnung
Wirkungsgradklasse:
1 = IE 2 Motor
3 = IE 3 Motor
[ ] = Nicht definiert (Einphasenmotoren)

4. Montage

Der Motor ist mit Hilfe der Bolzen durch die Löcher im Flansch
oder in der Grundplatte an einer festen Unterlage zu befestigen.
Um die Vorgaben der UL/cURus-Zulassung einzu-
halten, müssen die zusätzlichen Montagevorschriften
Hinweis
befolgt werden. Siehe Seite 12.

4.1 Transport

Nur die Augbolzen zum Heben des Motors verwenden.
Der Motor darf nie am Klemmenkasten gehoben wer-
Achtung
den.
4.2 Motorkühlung
Um eine ausreichende Kühlung des Motors und der Elektronik
sicherzustellen, muss das Folgende beachtet werden:
• Der Motor muss so eingebaut werden, dass ausreichende
Kühlung sichergestellt wird.
Die Temperatur der Kühlluft darf nicht höher als 40 C sein.
•
• Die Kühlrippen und der Lüfterflügel müssen saubergehalten
werden.

4.3 Aufstellung im Freien

Zur Verhinderung von Kondenswasserbildung an der Elektronik
sind Motoren, die im Freien aufgestellt werden, durch einen
geeigneten Schutz abzuschirmen. Siehe Abb. 2.
Abb. 2 Beispiele von Schutzvorrichtungen
- B 2 -19 FT 100 -C 1
4.4 Ablauflöcher
Bei der Montage in feuchter Umgebung muss das unterste
Ablaufloch offen sein. Die Motor-Wärmeklasse ändert sich dann
von IP55 in IP44. Die Ablauflöcher haben die Funktion, evtl. auf-
tretendes Wasser (z.B. Kondenswasser) im Statorgehäuse abzu-
leiten.
MGE 71 und MGE 80
Der Motor ist mit einem Ablaufloch an der A-Seite versehen.
Das Loch ist mit einem Stopfen verschlossen. Der Flansch kann
90 ° nach beiden Seiten oder 180 ° gedreht werden.
B3 B14
Abb. 3 Ablauflöcher
MGE 90 bis MGE 132
Bauform B3
Der Motor ist mit zwei Ablauflöchern an der A-Seite versehen.
Die Löcher sind mit Stopfen verschlossen. Der Flansch kann
180 ° gedreht werden.
Bauform B14 und B5
Der Motor ist mit drei Ablauflöchern an der A-Seite versehen.
Die Löcher sind mit Stopfen verschlossen. Der Flansch kann
180 ° gedreht werden.
B3
Abb. 4 Ablauflöcher
4.5 Kabeleinführung
MGE 71 und MGE 80
• 2 M16/8 Kabelverschraubungen, Kabeldurchmesser
∅4 bis ∅10.
• 1 M20/10 Kabelverschraubung, Kabeldurchmesser
∅10 bis ∅14.
MGE 90 bis MGE 132
• 2 M16/8 Kabelverschraubungen, Kabeldurchmesser
∅4 bis ∅10.
• 1 M25/6 Kabelverschraubung, Kabeldurchmesser
∅9 bis ∅17.

4.6 Klemmenkastenstellungen

Abb. 5 Mögliche Klemmenkastenstellungen
B5
B14 B5
