Beckhoff BK5200 Technischer Handbuch Seite 17

Ausgangsdaten im
Buskoppler
Eingangsdaten im
Buskoppler

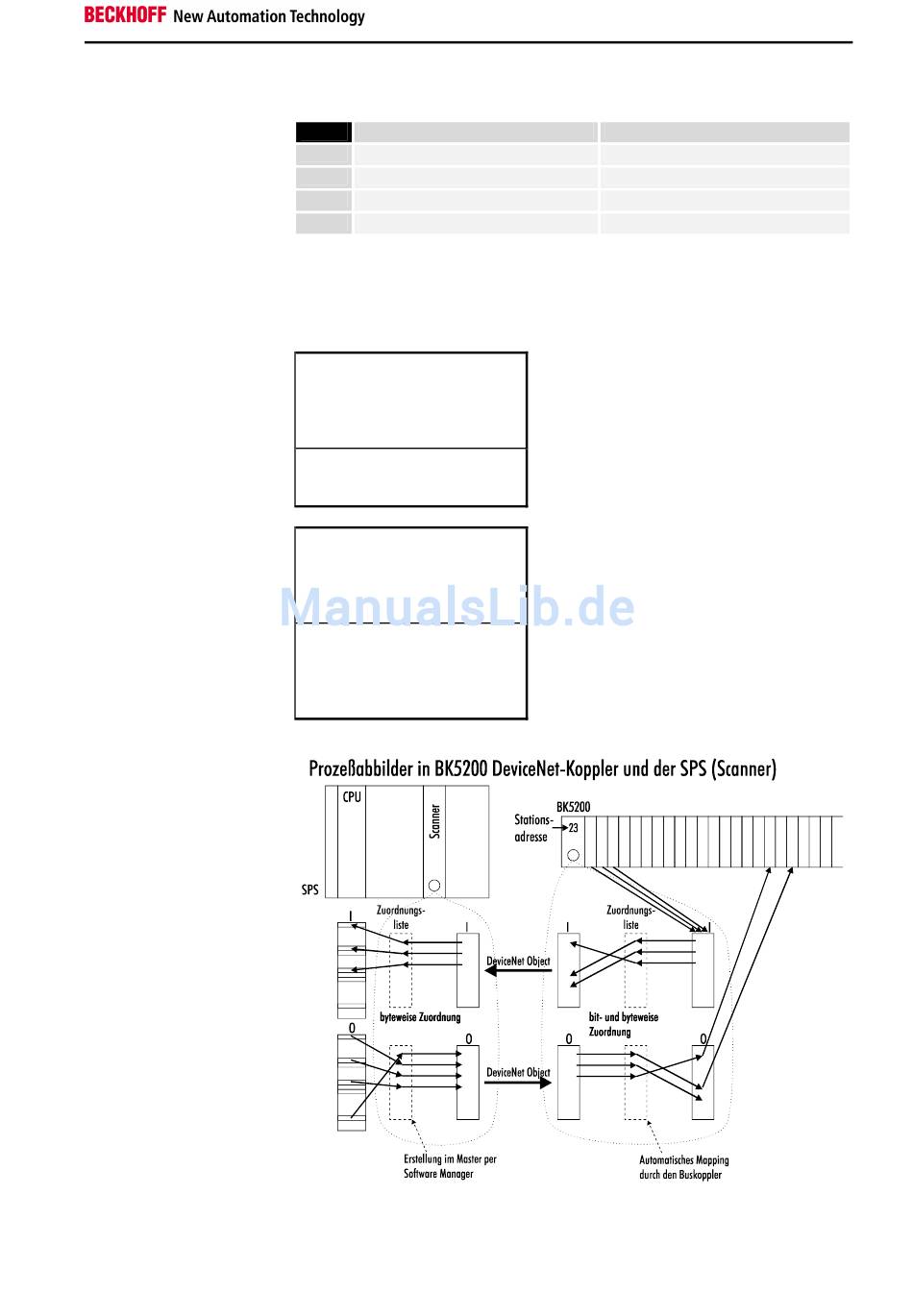

Der Weg von den E/As zum
Prozeßabbild im DeviceNet
Datenkonsistenz
BK52x0
Die Zuordnung unterscheidet vier Gruppen:
Funktionstyp des Kanals
1.
Analoge Ausgänge
2.
Digitale Ausgänge
3. Analoge Eingänge
4 Digitale Eingänge
Analoge Ein/Ausgänge stehen stellvertretend für andere komplexe mehr-
byte Signal – Busklemmen.
Die Aufteilung des Prozeßabbildes im Buskoppler im Überblick:
A0
...
byteorientierte Daten
...
Ax
Ax+1
bitorientierte Daten
Ax+y
E0
...
byteorientierte Daten
...
Ex
Ex+1
...
bitorientierte Daten
...
Ex+y
Daten bezeichnet man als konsistent, wenn sie inhaltlich zusammengehö-
ren. Inhaltlich gehören zusammen: 1. das High - und das Low - Byte eines
Analogwertes (Wortkonsistenz), 2. Kontroll/Statusbyte und das dazugehö-
rige Parameterwort für den Zugriff auf die Register. Die Datenkonsistenz ist
Grundlagen
Zuordnungsstufe
Byteweise Zuordnung
bitweise Zuordnung
Byteweise Zuordnung
bitweise Zuordnung
17
