Seite 1
Gebrauchsanweisung Leica TP1020 Gewebeinfiltrationsautomat Gebrauchsanweisung Leica TP1020 V 3.0 RevG, Deutsch - 07/2016 Bestell-Nr. 14 0422 80100 RevG Stets in Gerätenähe aufbewahren. Vor Inbetriebnahme sorgfältig lesen.
Seite 3
Kunden und Werturteile stellen den uns nach gründlicher maßgeblich. Recherche bekannt gewordenen derzeitigen Leica behält sich das Recht vor, Änderungen der Stand der Wissenschaft und Technik dar. technischen Spezifikation sowie des Produkti- Wir sind nicht verpflichtet, das vor liegende onsprozesses ohne vorherige Ankündigung vor-...
Seite 5
10.4 Anzeige ’ABORT’ ............................75 Reinigung ..............................76 Wartung ..............................78 12.1 Allgemeine Wartungshinweise ........................ 78 12.2 Wachsbad ..............................79 12.2.1 Einstellen der Betriebstemperatur ......................79 12.2.2 Rücksetzen der Übertemperaturabschaltung ..................80 12.3 Austausch der Netzsicherungen ......................81 Leica TP1020...
Seite 6
Inhaltsverzeichnis Optionales Zubehör ..........................82 13.1 3-teiliger Präparatekorb ..........................82 13.2 Korbentnahmevorrichtung ........................83 13.3 Aufnahme für einen zweiten Präparatekorb ..................84 13.4 Anschluss des Abluftschlauchs (Option bei Geräten mit Absaugung) ..........87 13.5 Einsetzen der Aktivkohlefilter (Option bei Geräten mit Absaugung) ..........88 Bestellinformationen ..........................
Ein Typenschild mit der Serien-Nr. ist an der Rückseite des Gerätes befestigt (Abb. 1 ist nur beispielhaft). Hersteller Herstellungsdatum Beachten Sie die Gebrauchsanweisung! Bestell-Nummer Serien-Nummer In-vitro-Diagnostik (IVD)-Medizingerät Abb. 1 Dieses Produkt erfüllt die Anforderun- gen der Richtlinie des Rates 98/79/EC über In-vitro-Diagnostik (IVD)-Medizin- geräte. Leica TP1020...
Wichtige Hinweise Benutzergruppe Bestimmungsgemäße Verwendung • Der Leica TP1020 darf nur von ausgebildetem as Gerät wurde so konstruiert, dass es sowohl für Fachpersonal bedient werden. den Benutzer als auch für die zu bearbeitenden Pro- ben im Betrieb sicher ist - vorausgesetzt, es wird der • Mit der Arbeit an dem Gerät darf erst begonnen...
Sicherheit Beachten Sie unbedingt die Sicherheits- und Gefahrenhinweise in diesem Kapitel. Lesen Sie diese auch, wenn Sie bereits mit der Handhabung und dem Gebrauch eines Leica- Gerätes vertraut sind. Sicherheitshinweise Diese Gebrauchsanweisung enthält wichtige Dieses Gerät ist gemäß den Sicherheitsbestim- Anweisungen und Informationen für die Betriebs-...
Seite 10
• Vorsicht beim Absenken des Karussells! Die Finger dürfen nicht zwischen die Behälterde- ckel und Behälterrand geraten! • Vorsicht! Bei einem Netzausfall senkt sich das Karussell automatisch ab. • Das Leica Vakuumzubehör zur Unterstützung der Gewebeinfiltration darf ausschließlich mit Aluminiumgefäßen benutzt werden. Glasgefäße in Kombination mit dem Vakuumzubehör bergen bei Beschädigung ein erhebliches Gefahrenpotential! • Beim Arbeiten darf keine Flüssigkeit an die elektrischen Anschlüsse oder ins Innere des Gerätes gelangen!
Seite 11
• Verschüttete Lösemittel sofort wegwischen! Die Oberflächen sind bei längerer Einwirkung nur bedingt lösemittelbeständig! • Zum Reinigen der lackierten Flächen, der Behälterplattform und des Bedienfelds keine ace- ton- und xylolhaltigen Lösemittel oder Scheuermittel verwenden! Nur milde handelsübliche Haushaltsreiniger benutzen! Die lackierten Flächen und das Bedienfeld sind nicht xylol- oder acetonbeständig! Leica TP1020...
Seite 12
Sicherheit Wartung • Das Gerät darf für Wartungs- oder Reparaturarbeiten nur von autorisierten Servicetechnikern geöffnet werden. • Vor Austausch der Sicherungen Gerät mit dem Netzschalter ausschalten und Netzstecker ziehen! • Es dürfen auf keinen Fall andere als die ab Werk eingesetzten Sicherungen verwendet wer- den! Entsprechende Werte siehe Kapitel 3 - ’Technische Daten’. Wachsbäder • Bei mehrmaligem Ansprechen des Übertemperaturschutzes unverzüglich den technischen Kundendienst verständigen. In diesem Fall darf das Wachsbad nicht mehr eingesetzt wer- den! • Prüfen Sie, ob das Wachsbad einwandfrei funktioniert. Defekte Wachsbäder dürfen aus Si- cherheitsgründen nicht mehr eingesetzt werden!
Gewicht inkl. Verpackung.......................... 116 kg Wachsbäder Anzahl ............................... 2 (3 als Option) Volumen ................................1,8 l Nennspannung .......................... 230 V AC, 50-60 Hz Nennleistung pro Wachsbad ........................150 VA Temperatureinstellbereich .....................45 °C – 65 °C ±3 K Übertemperaturabschaltung ......................85 °C±5 K Leica TP1020...
Seite 14
Geräteausstattung und Spezifikationen Technische Daten (Fortsetzung) Reagenzienbehälter Anzahl ..................... 10 (9 bei Anschluss eines 3. Wachsbads) Volumen ................................1,8 l Präparatekorb Anzahl ............................1 (2 als Option) Aufnahmekapazität ...................100 Kassetten (200 als Option) Programme Anzahl .............................9, frei wählbar Programmierbare Zeit pro Station ....................99 h 59 min Startverzögerung ............................

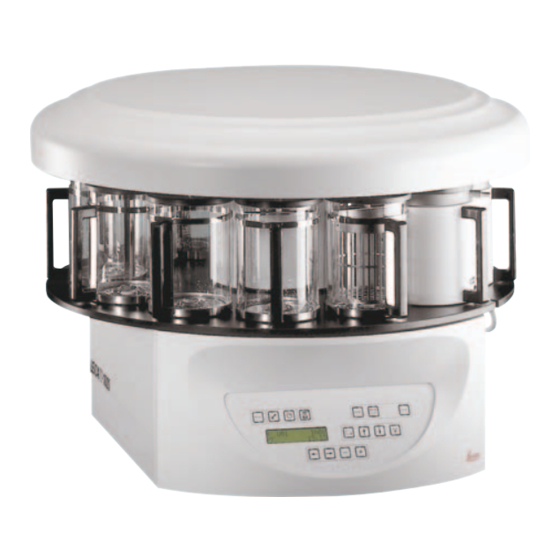

Geräteausstattung und Spezifikationen Gerätebeschreibung Der Leica TP1020 ist ein Gewebeinfiltrationsautomat für Laboranwendun- gen. Er dient zur Fixierung, Entwässerung und Klärung von histologischen Gewebeproben mit Lösemitteln und zur abschließenden Infiltration mit flüssigem Paraffin. Die Reagenzienbehälter der Stationen 1 bis 10 werden mit verschiedenen Reagenzien gefüllt.
Geräteausstattung und Spezifikationen Standardlieferumfang Der Leica TP 1020 ist in elf Ausstattungsvarianten erhältlich, die nachfolgend beschrieben sind. Alle Varianten enthalten zusätzlich das in der Tabelle auf Seite 17 zusammengestellte Zubehör. Wenn für die vorgesehenen Prozesse am Gerät die Vakuumfunktion oder eine Absaugung erfor- derlich ist, muss bereits dies bei der Bestellung berücksichtigt werden.
Seite 17
14 0422 30665 2 Standardpräparatekörbe 14 0422 30585 Variante 9 Einfachbeladung mit Standardpräparatekorb, Gewebeinfiltration mit Chloroform 1 Grundgerät 14 0422 42238 12 Glas-Reagenzienbehälter mit Henkel 14 0422 42545 2 Wachsbäder für Chloroform 14 0422 32001 1 Standardpräparatekorb 14 0422 30585 Leica TP1020...
Seite 18
1 Aktivkohlefilter für Formaldehyd 14 0422 30674 1 Abluftschlauch Durchmesser 50 mm, 4 m lang 14 0422 31975 In allen Gerätevarianten des Leica TP1020 ist zusätzlich folgendes Zubehör enthalten: 4 Ersatzsicherungen T 10.0 A L250V 14 0600 00759 1 Schraubendreher 5,5 x 200 14 0170 10702 1 Handkurbel, Größe 4, montiert...
Geräteausstattung und Spezifikationen Gesamtübersicht Leica TP1020 - mit zusätzlichem Wachsbad (optionales Zubehör) Karussellabdeckung Deckel für Reagenzienbehälter Korbaufnahme Glasbehälter mit Standard- Becherträger Präparatekorb Wachsbad Becherträger Aussparung mit Füllstands- für Wachsbad- markierungen Anschlusskabel Plattform für Bedienfeld Reagenzienbehälter Abb. 2 Leica TP1020...
Seite 20
Geräteausstattung und Spezifikationen Gesamtübersicht Leica TP1020 - mit zusätzlichem Wachsbad (optionales Zubehör) Fortsetzung Anschlüsse für Wachsbäder (Anschlussbuchse für Station 10 mit Verschlusskappe (ohne Abb.) verschlossen) Spannungswähler Wachsbadstecker Netzschalter Anschluss für Netzkabel Abb. 3 Rückseite des TP1020 Gebrauchsanweisung V 3.0 RevG, Deutsch – 07/2016...
Der Reagenzienbehälter besteht aus einem Glasbecher mit Griff. Auf der Becherwand sind zwei Markierungen (Min, Max) angebracht, die den minimalen und maximalen Füllstand im Behälter angeben. Diese Markierungen sollten beim Füllen nicht über- oder unterschritten werden. Abb. 7 Leica TP1020...
Geräteausstattung und Spezifikationen 3.6.3 Aluminiumbehälter mit Becherträger (nur bei Geräten mit Vakuumfunktion bzw. optionales Zubehör) Aufnahmekapazität: 1,8 l Bei den Gerätevarianten mit Vakuumfunktion werden anstelle der Glasbehälter Aluminiumbe- hälter geliefert. Die Aluminiumbehälter sind innen mit Minimal- und Maximal-Füllstandsmarkierungen versehen. Diese Markierungen sollten beim Füllen nicht über- oder unterschritten werden.
150 VA Temperatureinstellbereich: 45 - 65 °C ±3 K Wachsbäder vollständig vor dem Erkal- Übertemperatur-Abschaltung: bei 85 °C ±5 K ten des Wachses entleeren! Das erkal- tende Wachs verringert sein Volumen und kann dabei Schäden am Wachsbad verursachen. Leica TP1020...
Erste Inbetriebnahme Auspackanleitung Bei Anlieferung des Gerätes den Kippindikator (Abb. 10) an der Verpackung prüfen. Ist die Pfeilspitze blau, wurde die Sendung liegend befördert, zu stark gekippt oder stürzte beim Transport um. Bitte auf den Begleitpapieren vermerken und Sendung auf eventuelle Beschädigun- gen untersuchen.
Seite 27
(14) zwischen den Plexiglasscheiben (15) zu entfernen. Das Gerät darf beim Transport NICHT an der Karussellabdeckung angehoben werden! Für sicheren Transport des Gerätes empfeh- len wir, die Original-Verpackung aufzube- wahren. 11 (verdeckt) Abb. 10b Leica TP1020...
Seite 28
Erste Inbetriebnahme Auspacken (Fortsetzung) Das Gerät beim Transport nicht an der Karussellabdeckung anheben! • Gerät zum Hochheben an der Plattform für die Reagenzienbehälter oder unten am Gehäuse fassen (Abb. 11) und von der Grundplatte (8) heben. • Gerät auf einen stabilen Labortisch stellen. Vier Rollen (12) unter dem Gehäuse ermöglichen das Drehen des Gerätes auf dem Tisch. • Schaumstoff-Transportsicherung (9) unter der Karussellabdeckung (11) entfernen.
• relative Luftfeuchtigkeit maximal 80 %. Elektrische Anschlussvoraussetzungen • Geerdete Netzsteckdose in erreichbarer Ent- fernung des mitgelieferten Netzkabels. 780 mm Wenn Sie die Aufnahme für einen zweiten Präparatekorb montieren möchten, sollten Sie das an dieser Stelle tun. Hinweise zur Montage siehe Kapitel 13 ’Optionales Zubehör’. Abb. 12 Leica TP1020...
Erste Inbetriebnahme Elektrischer Anschluss 4.3.1 Überprüfung der Einstellung des Spannungswählers Der Spannungswähler befindet sich in einem Gehäuse (3) über dem Netzschalter (2) auf der Rückseite des Gerätes. Die aktuell eingestellte Spannung ist in dem kleinen Sichtfenster (1) abzulesen. • Überprüfen Sie, ob der im Sichtfenster (1) des Spannungswählers angezeigte Wert dem elektrischen Anschlusswert in Ihrem Labor entspricht.
• Spannungswählergehäuse (3) zusammen mit dem Spannungswähler (6) und den Sicherun- gen (7) wieder zurück in Halterung am Gerät stecken und leicht nach innen drücken, bis es einrastet. Abb. 14 • Prüfen Sie, ob der richtige Spannungswert nun im Sichtfenster (1) angezeigt wird. Abb. 15 Leica TP1020...
Erste Inbetriebnahme 4.3.3 Anschluss des Netzkabels Das Gerät wird mit verschiedenen, länderspezifischen Netzkabeln ausgeliefert. Das Gerät darf nur mit einem der mitgelieferten Netzkabel und an eine geerdete Netzsteckdose angeschlossen werden! • Vor Anschluss des Netzkabels prüfen, ob der Netzschalter (2) an der Rückseite des Ge-rätes auf ’O’ (= AUS) steht. • Wählen Sie das Netzkabel mit dem Netzste- cker aus, der in Ihre Netzsteckdose passt.
Einstellen der Uhrzeit Der Cursor blinkt zunächst bei der Stundenan- zeige. • Zum Einstellen der Stunden PLUS- bzw. MINUS-Taste drücken. • Cursor-Taste drücken. Der Cursor springt zur Minutenanzeige. • Zum Einstellen der Minuten PLUS- bzw. MINUS-Taste drücken. • Zum Beenden der Uhrzeiteinstellung UHREN- SYMBOL-Taste erneut drücken. Leica TP1020...
Dadurch haben Sie stets guten Zu- gang zu allen Behälterstationen. Abb. 17 4.6.1 Einsetzen der Wachsbäder Der TP1020 wird in der Grundausstat- tung mit zwei Wachsbädern (Station 11 und 12) ausgeliefert. Der Anschluss eines dritten Wachsbades (optionales Zubehör) an Station 10 ist möglich.
Station 11 einste- cken. • Sicherungsbügel (1) an jedem Stecker schlie- ßen. Abb. 18 ZumAnschlusseines drittenWachsbades an Station 10 muss zu- nächst die Verschlusskappe von der Anschlussbuchse entfernt und anschließend die Standard-Gerätekonfigurationentsprechend abge- ändert werden (siehe Kapitel 15 ‘Ändern der Gerätekonfiguration‘). Leica TP1020...
Erste Inbetriebnahme 4.6.3 Befestigung der Wachsbadkabel (nur bei Geräten mit Absaugung) Geräte mit Absaugung sind mit einem zweiteiligen Plexiglasschutz ausgestattet. Damit sich der Plexisglasschutz unbehindert drehen und verschieben lässt, sind die Anschlusskabel der Wachsbäder bei diesen Geräten mit jeweils zwei Haftmagneten versehen. Nach Einsetzen und Anschließen der Wachsbäder die Haftmagnete zum Fixieren der Wachsbadkabel auf die Gehäusewand aufsetzen.
B. die Programmdauer und Pro- grammende sowie Warnhinweise (W:01 - W:06), die einen störungsfreien Prozessablauf gewähr- leisten sollen, angezeigt. Fehlermeldungen (E:01-E:13), die sich auf Funk- tionsstörungen des Gerätes oder Eingabefehler durch den Bediener beziehen, werden ebenfalls Behälterstation angezeigt. Leica TP1020...
Seite 38
Bedienfeld und Tastenfunktionen Tastenfunktionen Programmierung, Tastenfeld-Verriegelung, Nach 10 Sekunden kehrt das Display zur Stan- Uhrzeit-einstellung, Auf-/Abbewegung des Prä- dardanzeige zurück. paratekorbs. Sämtliche Tastenfunktionen mit Ausnahme der Schlüsseltaste sind nun gesperrt. Es kann keine der Funktionen ausgelöst werden. Bei Drücken einer beliebigen Taste wird im Display stets 10 Sekunden lang ’LOCKED’...
Seite 39
• Zum Abschalten der Funktion Taste drücken. Die Leuchtdiode geht aus. Die Funktion ist nun abgeschaltet. Sie kann je- doch bei Bedarf wieder aktiviert werden. • Zum Einschalten der Funktion Taste erneut drücken. Befindet sich der Präparatekorb in einem Wachsbad mit festem Paraffin, schaltet das Gerät diese Funktion automatisch ab. Leica TP1020...
Seite 40
Bedienfeld und Tastenfunktionen Starten, Unterbrechen, Fortsetzen, Stoppen und Abbrechen von automatischen Probenbearbeitungs- prozessen START-Taste Zum sofortigen Starten bzw. Eingabe des verzö- gerten Starts der automatischen Probenbearbei- tung nach Auswahl eines Programmes. PAUSE/CONT-Taste Zum Unterbrechen und Fortsetzen eines automa- tischen Bearbeitungsprozesses. Bei aktivierter Funktion wird im Display ’PAUSE’...
Seite 41
Drücken der Taste. Vakuumfunktion (Variante 2 und 4) Zum Ein- bzw. Ausschalten der Vakuumfunktion (Option) im manuellen Betrieb. Der TP1020 ist mit und ohne Vakuum- funktion erhältlich. Bei den Varianten ohne Vakuumfunktion ist die V-Taste zwar vorhanden, aber funktionslos. Im Display wird das ’V’ nicht angezeigt.
Seite 42
Zum Verändern des Parameters, an dem der Cursor steht. • Zum Erhöhen des Zahlenwerts die PLUS-Taste drücken. • Zum Verringern des Zahlenwerts die MINUS- Der TP1020 ist mit und ohne Vakuum- Taste drücken. funktion erhältlich. Bei den Varianten ohne Vakuumfunk- • Zum Ändern der Korbanzahl von 1 auf 2 die tion erscheint im Display kein ’V’. Die...
1h00 Tasten. Jede Eingabe wird sofort gespeichert. Alkohol 70 % 1h30 Alkohol 80 % 1h30 Der Leica TP1020 besitzt einen Speicher für maxi- Alkohol 96 % 1h30 mal 9 Programme. Sämtliche Programme können Alkohol 100 % 1h00 vom Anwender erstellt und jederzeit verändert...
Programmierung des Gerätes 6.1.1 Besonderheiten bei 2-Korb-Programmen Bei 1-Korb-Programmen kann für jede Behälter- Beispiel für ein 2-Korb-Programm station eine andere Verweildauer eingegeben Station Reagenz Dauer werden. Bei 2-Korb-Programmen ist die Verweildauer für Formalin 2h00 alle Behälterstationen stets gleich. Korb 1 startet Formalin 2h00 in Station 2 und Korb 2 startet in Station 1.
Taste drücken. Der Cursor blinkt an der Stelle neben dem ersten Korbsymbol. • Zum Ändern der Korbanzahl von 1 auf 2 die PLUS-Taste drücken. • Zum Ändern der Korbanzahl von 2 auf 1 MI- NUS-Taste drücken. Dabei wird die Verweildauer der Präparatekörbe für alle Behälter gleichgesetzt. Leica TP1020...
Der Cursor blinkt an den beiden Stellen nach dem ’V’ für die Vakuumfunktion. • Zum Einschalten der Vakuumfunktion PLUS- Taste drücken. • Zum Ausschalten der Vakuumfunktion MINUS- Taste drücken. Das Leica Vakuumzubehör zur Unter- stützung der Gewebeinfiltration darf AUSSCHLIEßLICH mit Alumi-niumgefä- ßen benutzt werden. Glasgefäße in Kombination mit dem Va- kuumzubehör bergen bei Beschädigung ein erhebliches Gefahrenpotential! Gebrauchsanweisung V 3.0 RevG, Deutsch –...
Eingabe der gewünschten Parameter (Vakuum und Verweildauer) den Cursor mit der PFEIL RECHTS-Taste an die Eingabeposition für Bei Programmen mit 2 Präparate- die Behälternummer stellen und die jeweiligen körben ist die Verweildauer in allen Werte mit der PLUS-/MINUS-Taste eingeben. Behälterstationen gleich! Leica TP1020...
Programmierung des Gerätes 6.2.7 Anzeigen der Gesamtprozessdauer Nach der Eingabe eines Programms ist es mög- lich, die Gesamtdauer des Prozesses anzeigen zu lassen. • Zum Anzeigen der Gesamtdauer UHRENSYM- BOL-Taste drücken. Die hier angezeigte Gesamtdauer beträgt 1 Tag, 0 Stunden, 12 Minuten. • Zum Verlassen der Anzeige UHRENSYMBOL- Taste erneut drücken.
Die Oberflächen sind bei längerer Einwirkung nur bedingt lösemit- telbeständig! • Behälter einzeln auf den Positionshalter der entsprechenden Station stellen. Die Ränder der Behälter und die Dichtringe der Deckel müssen stets sauber sein. Die Deckel müssen dicht schließen, da sonst verstärkt Lösemitteldämpfe entweichen. Bei Geräten mit Vakuumfunktion wird zudem der Vakuumaufbau verhindert. Leica TP1020...
Vorbereitung von Probenverarbeitungsprogrammen Füllen der Wachsbäder Die beheizten Wachsbäder sind ausschließlich zum Betrieb mit Paraffin geeignet. Sie dürfen auf keinen Fall mit Lösemitteln gefüllt werden! Beim Erhitzen entsteht ein hochexplosives Gemisch! Vorsicht! Der Innenbehälter des Wachsbads wird im Heizbetrieb sehr heiß! Den grauen Rand oben daher nicht mit den Händen be- rühren.
Seite 51
Achten Sie darauf, dass jedes Wachsbad an der Station steht, an die es an der Rückseite des Gerätes angeschlossen ist. Der Rand der Wachsbäder und die Dichtringe der Deckel müssen stets sauber und unbeschädigt sein. Die Deckel müssen dicht schließen, da bei Geräten mit Vakuum- funktion sonst der Vakuumaufbau verhindert würde. Leica TP1020...
Vorbereitung von Probenverarbeitungsprogrammen Einhängen des Präparatekorbs Vorsicht beim Absenken des Karussells! Die Finger dürfen nicht zwischen die Behälterdeckel und Behälterrand geraten! • Präparatekorb mit den Proben füllen. • Zum Einhängen des Präparatekorbs sollte(n) sich die Korbaufnahme(n) nicht über einem Wachsbad befinden. • Karussell im manuellen Betrieb nach oben fahren.
Seite 53
Bewegungsrichtung angeben. Nachdem die Bewegung vollständig abgeschlossen ist, erlischt diese Anzeige. Um eine Lösemittelverschleppung beim Weitertransport des Prä- paratekorbs im manuellen Betrieb weitgehend zu vermeiden, sollte nach dem Herausfahren aus einer Behälterstation eine ausreichen- de Abtropfzeit eingehalten werden! Leica TP1020...
Arbeiten im manuellen Betrieb Hochfahren und Absenken des Präparatekorbs Vorsicht beim Absenken des Karussells! Die Finger dürfen nicht zwischen die Behälterdeckel und den Behälterrand geraten! Der Präparatekorb kann auf Tastendruck aus einer Behälterstation entnommen oder in eine Behälterstation abgesenkt werden. • Zum Hochfahren des Präparatekorbs PFEIL AUF-Taste drücken.
• Taste drücken. Der Präparatekorb wird zum nächsten Behälter bewegt. Im Display erscheint WAIT! (Bitte war- ten!) und zwei blinkende Pfeile in Drehrichtung. Das Karussell bleibt danach über der nächsten Behälterstation stehen, ohne den Präparatekorb abzusenken. • Um zur nächsten Station zu fahren, Taste er- neut drücken. Leica TP1020...
Arbeiten im manuellen Betrieb Aktivieren der Vakuumfunktion (nur bei Geräten mit Vakuumfunktion) Der TP1020 ist mit und ohne Vakuumfunktion erhältlich. Bei den Gerätevarianten ohne Vaku- umfunktion ist die V-Taste zwar vorhanden, aber funktionslos. Im Display wird das ’V’ nicht angezeigt.
Sie ein anderes auf. Der blinkende Cursor steht auf der Programmnummer. Es können nur Programme ausgewählt werden, bei denen für mindestens eine Behälterstation eine Verweildauer eingegeben wurde. • Zum Starten eines Programms START-Taste drücken. • Gewünschte Programmnummer mit der PLUS- bzw. MINUS-Taste wählen. • Zum sofortigen Starten des angezeigten Pro- gramms START-Taste erneut drücken. Leica TP1020...
Seite 58
Arbeiten im automatischen Betrieb Programm sofort starten (Fortsetzung) • Zum sofortigen Starten des angezeigten Pro- gramms START-Taste erneut drücken. Bei Programmen, die weniger als 8 Stunden dauern, bis der Präparatekorb das erste Wachsbad erreicht, werden die Warncodes W:04 - W:06 (siehe Kapi- tel 13) angezeigt. Prüfen Sie, ob das Par- affin bis zu diesem Zeitpunkt tatsächlich flüssig sein wird.
0 = am gleichen Tag (heute), 1 = am nächsten Tag (morgen), 2 = am übernächsten Tag (übermorgen), usw.. Die Startverzögerungsfunktion bietet Ih- nen die Möglichkeit, ein Programm, z. B. am Wochenende, so zu starten, dass es montags bei Arbeitsbeginn beendet ist. Leica TP1020...
Seite 60
Arbeiten im automatischen Betrieb Verzögerter Programmstart (Fortsetzung) • Zur Eingabe des Tages PLUS-/MINUS-Taste drücken. • Cursor mit der PFEIL-Taste auf die Eingabepo- sition der Stunden stellen. • Zur Eingabe der Stunde PLUS-/MINUS-Taste drücken. • Cursor mit der PFEIL-Taste auf die Eingabepo- sition der Minuten stellen. • Zur Eingabe der Minuten PLUS-/MINUS-Taste drücken. Das hier angezeigte Programm würde am nächs- ten Tag um 19:30 Uhr gestartet. • Zum Aktivieren der Startverzögerung START- Taste drücken.
Seite 61
Paraffin bis zu diesem Zeitpunkt tatsächlich flüssig sein wird. Sollte dies nicht der Fall sein, füllen Sie die Wachsbäder mit flüssigem Paraffin. • Zum Übergehen der Warncodes und Starten des Prozesses SCHLÜSSEL- und START-Taste gleichzeitig drücken. Das Programm wird daraufhin zur programmier- ten Zeit gestartet. • Zum Verlassen der Anzeige UHRENSYMBOL- Taste erneut drücken. Leica TP1020...
Seite 62
Arbeiten im automatischen Betrieb Verriegeln der Tastenfunktionen Als Schutz vor unbeabsichtigtem Löschen oder Veränderungen an den eingegebenen Programmen können nun die Tastenfunktionen verriegelt werden. • Zum Verriegeln der Tastenfunktionen SCHLÜSSEL-Taste 5 Sekunden lang drücken. Im Display erscheint ’LOCKED’ (gesperrt). Nach 10 Sekunden kehrt das Display zur Standardanzeige zurück. Bei jedem weiteren Tastendruck wird im Display ’LOCKED’...
Werte für die einzelnen Behälterstationen schrittweise an- zeigen bzw. ändern. Sämtliche Veränderungen werden sofort gespeichert! Das gerade aktive Programm kann nicht verändert werden! • Programmiermodus beenden. Prozessende anzeigen Während eines laufenden Prozesses ist es möglich, das voraussichtliche Ende anzeigen zu lassen. • Zum Anzeigen des Prozessendes UHRENSYMBOL-Taste drücken. Leica TP1020...
Arbeiten im automatischen Betrieb Anzeigen und Ändern von Programmen während eines laufenden Prozesses (Fortsetzung) Nach der hier abgebildeten Anzeige wäre der BearbeitungsProzess am folgenden Tag um 10:38 Uhr beendet. • Zum Verlassen der Anzeige UHRENSYMBOL- Taste erneut drücken. Unterbrechen eines laufenden Prozesses Ein automatischer ProbenbearbeitungsProzess kann zum Beispiel zum Nachladen von Proben unterbrochen und wieder fortgesetzt werden.
Im Display erscheint ’STOP?’. Dies ist eine gezielte Abfrage, ob der gerade ablaufende Prozess tatsächlich abgebrochen werden soll? • Zum Weiterführen des Prozesses START- Taste drücken. Die automatische Probenbearbeitung läuft da- nach wie im Programm eingegeben weiter. Leica TP1020...
Arbeiten im automatischen Betrieb Stoppen bzw. Abbruch eines laufenden Prozesses (Fortsetzung) Ein automatischer ProbenbearbeitungsProzess kann im Notfall sofort gestoppt werden. Danach ist es möglich, einen bereits begonnenen auto- matischen BearbeitungsProzess abzubrechen. Die automatische Probenbearbeitung läuft da- nach wie im Programm eingegeben weiter. • Zum Abbrechen des Prozesses STOP-Taste erneut drücken.
Schmelzdauer des Paraffins, sollte das bäder reinigen, sowie die Dichtungen der Gerät nach Beendigung eines Proben- bearbeitungsprozesses nicht ausge- Deckel reinigen (siehe Kapitel 14 - ’Reinigung‘). schaltet werden. • Bedienfeld abwischen. • Tastenfunktionen zum Schutz der eingege- benen Programme mit der Schlüsseltaste verriegeln. Leica TP1020...
Anzeigen, Fehlermeldungen und Störungsbeseitigung 10.1 Warncodes Am Display werden die Warncodes W:01 bis W:06 ausgegeben. W:01, W:02, W 03 - Paraffin im Wachsbad Stati on 10, 11, 12 ist noch fest. W:04, W:05, W:06 - Paraffin im Wachsbad Stati on 10, 11, 12 ist bei Erreichen des Korbes 1 eventuell noch fest.
Wachsbad Station 10/11/12 ist bei Er- - Ist dies nicht gewährleistet, füllen tungsprozesses reichen des Präparatekorbs eventuell Sie das Wachsbad mit flüssigem im automatischen noch fest. Paraffin. Betrieb - Zum Übergehen des Warncodes SCHLÜSSEL-Taste und START- Taste gleichzeitig drücken. Leica TP1020...
Anzeigen, Fehlermeldungen und Störungsbeseitigung 10.2 Fehlermeldungen Am Display werden die Fehlermeldungen E:01 bis E:13 zur Anzeige bestimmter Funktionsstörungen am Gerät ausgegeben. Die Anzeige der Fehlermeldung wird durch drei aufeinanderfolgende sehr kurze akustische Sig- nale unterstützt, die alle 10 Sekunden wiederholt Eine vollständige Liste der Fehlermel- werden.
Seite 71
- Fehlermeldung mit beliebiger Taste quittieren; Anzeige ’ABORT’, der Prozess wird abgebrochen - Prozess neu starten. - Bei erneutem Auftreten Kunden- dienst verständigen. Anzeige ’E:13’ Eingabefehler bei verzögertem Start - Eingabe korrigieren. (z. B. gewünschte Startzeit liegt vor der aktuellen Uhrzeit) Leica TP1020...
Anzeigen, Fehlermeldungen und Störungsbeseitung 10.3.1 Anzeigen ’POWER FAILURE’ und ’WRONG STATION’ Die Anzeige ’POWER FAILURE’ tritt nach Auftre- ten eines Netzausfalls nach Rückkehr der Netz- spannung auf, sofern ein gerade ablaufender Prozess dadurch beeinträchtigt wurde. Sie wird von einem akustischen Signal begleitet, Unterbrechung Netzspan- das den Bediener auf die Störungssituation auf- nungszufuhr wird das Karussell sofort merksam machen soll, damit er Vorkehrungen abgesenkt.
Hand zur nächsten Behälterstation zu transportieren. einsetzen. Entnahme des Präparatekorbs • Karussell durch Drehen der Kurbel in Pfeilrichtung nach oben bewegen, bis sich die Unterkante des Korbs über dem Behälterrand befindet. • Kurbel festhalten und Präpara- tekorb entnehmen. Abb. 23 Leica TP1020...
Seite 74
Anzeigen, Fehlermeldungen und Störungsbeseitung Maßnahmen zur Entnahme des Probenguts bei längerem Stromausfall (Fortsetzung) Vorsicht beim Absenken des Karussells! Die Finger dürfen nicht zwischen die Behälterdeckel und Behälterrand geraten! Beim Loslassen der Kurbel senkt sich das Karussell langsam ab. Manueller Transport zur nächsten Station • Karussell durch Drehen der Kurbel in Pfeilrichtung so lange nach oben bewegen, bis ein stärkerer Drehwiderstand spürbar ist.
• Präparatekorb durch Drücken der Taste zu der Behälterstation transportieren, an der der störungsbedingte Abbruch erfolgte. • Zum Absenken des Korbs PFEIL AB-Taste drücken. • Zum Beenden des manuellen Betriebs PAUSE/ CONT-Taste erneut drücken. Das Programm wird nun an der Stelle fortgesetzt, an der der Abbruch erfolgte. Leica TP1020...
Reinigung • Karussell im manuellen Betrieb nach oben fahren. • Sämtliche Reagenzienbehälter von der Plattform herunternehmen. Verschüttete Lösemittel sofort wegwischen! Die Oberflächen sind bei längerer Einwirkung nur bedingt lösemittelbeständig! Vorsicht! Der Innenbehälter des Wachsbads wird im Heizbetrieb sehr heiß! Den grauen Rand oben daher nicht mit den Händen berühren. Verbrennungsgefahr! Vorsicht beim Umgang mit heißem Paraffin! Verbrennungsgefahr! • Anschlussstecker der Wachsbäder abziehen, Behälterdeckel leicht anheben und Wachsbäder vorsichtig entnehmen.
Seite 77
• Glas- bzw. Aluminiumbehälter aus dem Becherträger herausnehmen und in der Spülmaschine reinigen. • Wachsbäder und Reagenzienbehälter füllen und wieder einsetzen. • Anschlussstecker der Wachsbäder anschließen. • Gerät mit dem Netzschalter einschalten. Reinigung des Plexiglasschutzes bei Geräten mit Absaugung • Zum Vermeiden von Kratzspuren Paraffinreste mit einem weichen Kunststoffschaber entfernen. • Alkohl bzw. Xylol auf ein Tuch geben und die mit dem Kunststoffschaber vorgereinigten Flächen damit abreiben. Xylol und Alkohol dabei nicht einwirken lassen! Leica TP1020...
Wartung 12.1 Allgemeine Wartungshinweise Das Gerät darf für Wartungs- oder Reparaturarbeiten nur von autori- sierten Servicetechnikern geöffnet werden. Das Gerät ist im Betrieb weitgehend wartungsfrei. Um eine einwandfreie Funktion über einen langen Zeitraum sicherzustellen, empfehlen wir Ihnen dennoch: • Das Gerät mindestens 1 x jährlich von einem von uns autorisierten Kun- dendiensttechniker inspizieren zu lassen.
Bei Verwendung von Paraffinsorten, deren Schmelzpunkt unter 58 °C liegt, kann die Stell- schraube auf einen entsprechend geringeren Wert eingestellt werden. • Stellschraube (1) mit einem Schraubenzieher auf den gewünschten Wert einstellen. Sollte das Paraffin bei einer niedrigeren Betrieb- stemperatur-Einstellung nicht vollständig flüssig sein, verändern Sie die Einstellung geringfügig. Abb. 24 Leica TP1020...
Wartung 12.2.2 Rücksetzen der Übertemperaturabschaltung Bei Überschreitung der zulässigen Betriebstemperatur spricht der Übertemperaturschutz an. Die Wachsbadheizung wird abgeschaltet. Die gelbe Kontrollampe ist aus. Ein weiterer Betrieb ist erst nach Abkühlung möglich. Dazu den Anschlussstecker des Wachsbads aus der Anschlussbuchse am Gerät ziehen oder das Gerät mit dem Netzschalter ausschalten.
’Umstellen des Spannungswählers’ beschrie- • Spannungswählergehäuse zusammen mit dem ben entnehmen. Spannungswähler und den Sicherungen wie- der zurück in Halterung am Gerät stecken und • Sicherungen (7) entfernen. leicht nach innen drücken, bis es einrastet. • Neue Sicherungen gleichen Typs einsetzen. • Prüfen Sie, ob im Sichtfenster (1) der richtige Spannungswert angezeigt wird. Leica TP1020...
Optionales Zubehör 13.1 3-teiliger Präparatekorb Abb. 26 Aufnahmekapazität: 20 Kassetten pro Einsatz Der 3-teilige Präparatekorb besteht aus einer Halterung (1), in welcher die drei Einsätze (2) für die Kassetten übereinander gestapelt werden. Der obere Einsatz wird mit einem Deckel (3) versehen.
Präparatekorb schieben. • Metallhaken (1) unter den Ausschnitt am Rand des Bodens des Präparatekorbs schieben. • Zum Anheben des Hakens (2) Feder (3) oben am Griff mit dem Daumen herunterdrücken. • Haken (2) in den oberen Rand des Korbs ein- hängen und Feder loslassen. • Korb leicht anheben und waagerecht aus der Korbaufnahme herausziehen. Abb. 27 Leica TP1020...
Optionales Zubehör 13.3 Aufnahme für einen zweiten Präparatekorb Zur Steigerung des Probendurchsatzes kann eine Aufnahme für einen zweiten Präparatekorb zur Durchführung von 2-Korb-Programmen nachträglich eingebaut werden. Ein weiterer Präparatekorb (Standard- oder 3-teiliger Korb) muss separat bestellt werden. Standardlieferumfang 1 Aufnahme für den zweiten Präparatekorb 1 Wachsbad 1 Positionshalter für Wachsbad Abb.
Seite 85
• Die mitgelieferte Inbusschraube (8b) von oben in die Bohrung stecken und mit einem Inbusschlüssel SW 3 festziehen. • Nabe (2) der Karussellabdeckung (1) von oben in die Achse (3) des Mit- telteils einsetzen. • Zum Befestigen Scheibe (4) festhalten und die Karussellabdeckung im Uhrzeigersinn drehen. Leica TP1020...
Seite 86
Optionales Zubehör Aufnahme für einen zweiten Präparatekorb (Fortsetzung) Das dritte Wachsbad muss anschließend im Konfigurationsmenü angemeldet werden – siehe Kapitel Abb. 30 Montage des Positionshalters Anschluss des dritten Wachsbades • Positionshalter für Reagenzienbehälter mit • Verschlußkappe von Anschlussbuchse 10 einem Schraubendreher aus der Behälter- abziehen.
Es ist auch möglich, Lösemitteldämpfe über den Abluftschlauch ins Freie zu leiten. Abb. 31 Montage des Abluftschlauchs • Schlauch (1) über den Anschlussstutzen an der linken Seite des Gerätes stülpen und mit der im Standardlieferumfang des Gerätes enthaltenen Schlauchschelle (2) befestigen. Leica TP1020...
Optionales Zubehör 13.5 Einsetzen der Aktivkohlefilter (Option bei Geräten mit Absaugung) Die Gerätevarianten mit Absaugung können mit zwei Aktivkohlefiltern ausgestattet werden. Ein Filter wirkt speziell auf Formaldehyd, der andere nimmt andere Lösemittel auf. Die Lebens- dauer des Aktivkohlefilters ist abhängig von den verwendeten Reagenzien, Reagenzienkonzent- rationen, Betriebsstunden und der Raumtemperatur.
- 3. wax bath? - ProgPreset? - SystemReset? Aufrufen des Konfigurationsmenüs • Gerät mit dem Netzschalter ausschalten. • Gerät mit dem Netzschalter wieder einschal- ten. Während noch die Anzeige ’TP1020 V x.xx’ im Display erscheint die PROG-Taste kurz drücken. Im Display wird daraufhin der erste Punkt des Konfigurationsmenüs eingeblendet. Ändern der Konfiguration Es gibt vier Einstellungen.
Seite 91
Auch ein Wechsel von drei auf zwei Wachsbäder muss hier ein- gegeben werden. • Zum Ändern der Einstellung PLUS- bzw. MINUS-Taste drücken. • Zum Aufrufen des nächsten Menüpunkts CURSOR-Taste drücken. Im Display erscheint der nächste Menüpunkt. ProgPreset? = Programme 6 - 9 auf Standardwerte setzen? Leica TP1020...
Seite 92
Anhang Ändern der Gerätekonfiguration (Fortsetzung) Die Standardeinstellung ist ’NO’ (Nein). Die Programme 6 - 9 sind ab Werk mit Standardwerten belegt. Sie können je- • Zum Ändern der Einstellung PLUS-Taste drü- doch vom Anwender abgeändert wer- cken. den. Bei Beantwortung mit ’YES’ (Ja) werden die Pro- gramme 6 - 9 auf die Standardwerte gesetzt und die Programme 1 - 5 gelöscht.
Anhang 15.2 Zulässige Reagenzien Im TP1020 dürfen folgende Reagenzien eingesetzt werden: Achtung! Andere als die hier aufgeführten Reagenzien können Schäden am Gerät oder an Teilen des Gerätes hervorrufen. Fixierung Formalin, gepuffert oder ungepuffert Pikrinsäure Entwässerung Ethanol Isopropanol Methanol Butanol Industriealkohol Klärung...
Seite 96
Anhang Leica TP1020 - Arbeitsblatt für Programmierung Programm Nr. Name: Datum: Ersteller: Station Reagenz Dauer Anm. Paraffin Paraffin Gebrauchsanweisung V 3.0 RevG, Deutsch – 07/2016...
Seite 97
Anhang Leica TP1020 - Arbeitsblatt für Programmierung Programm Nr. Name: Datum: Station Reagenz Dauer Anm. Paraffin Paraffin Leica TP1020...
Vertragsprodukt bezogen haben. Serviceinformation Wenn Sie den technischen Kundendienst oder Ersatzteile benötigen, wen- den Sie sich bitte an Ihre Leica Vertretung oder den Leica Händler, von dem Sie das Gerät gekauft haben. Folgende Angaben zum Gerät sind erforderlich: • Die Modellbezeichnung und die Seriennummer des Gerätes.
Sehr geehrter Kunde, jedes Produkt, das an Leica Biosystems zurückgesandt oder vor Ort gewartet werden soll, muss in angemessener Weise gereinigt und dekontaminiert werden. Da eine Dekontamination in Bezug auf durch Prionen verursachte Erkrankungen, wie beispielsweise CJD, BSE oder CWD, nicht möglich ist, können Geräte, die mit prionenhaltigen Proben in Berührung gekommen sind, NICHT zur Instandsetzung an Leica Biosystems zurückgesandt werden.
Seite 100
Wichtig für die korrekte Annahme der Sendung: Bitte fügen Sie eine Kopie dieser Bestätigung der Sendung bei oder übergeben Sie sie dem Servicetechniker. Die Verantwortung für Rücksendungen durch Leica, für den Fall dass die Erklärung fehlt oder nicht hinreichend ausgefüllt ist, liegt beim Versender.
