Minimalwert einstellen z.B. Kollisionschutz

FIG.21-732
ENCODER-EINSTELLUNGEN

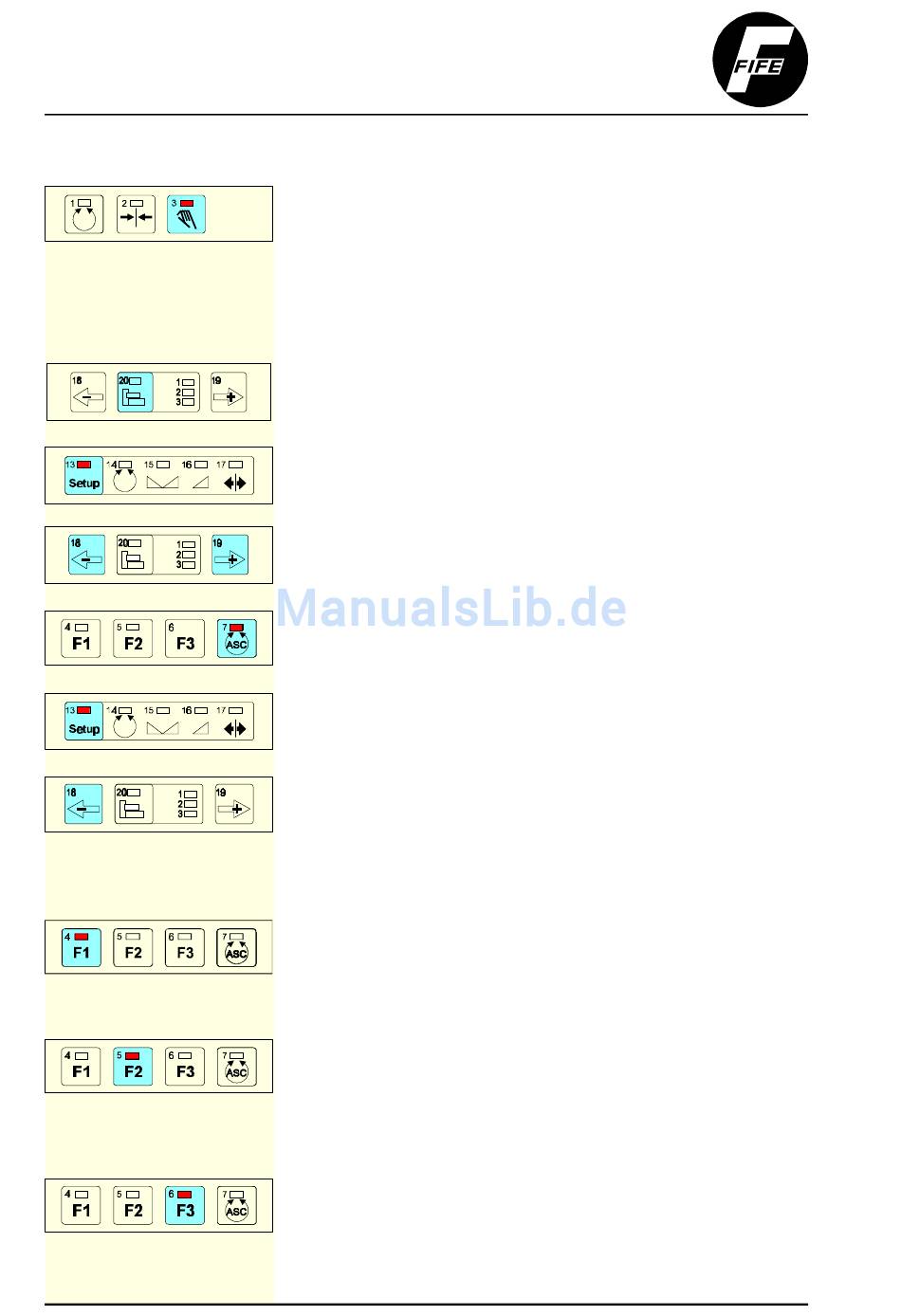

Betriebsart Hand einstellen.
a.
b. Alle betroffenen Antriebe vorpositionieren.
c. Antrieb wählen.
Wenn LED (3) nicht mehr leuchtet, Schritt a. wiederholen.
d. Setup-Taste drücken.
e. +/-Taste gleichzeitig drücken.
Kontrolle: LED (13) blinkt.
f. ASC-Taste drücken.
Kontrolle: LED (7, 13) blinken.
g. 2 x Setup-Taste drücken.
Kontrolle: LED (7,13, linke LED am LED-Balken) blinken.
h. Mit + oder -Taste den Antrieb an die gewünschte Stelle fahren.
Zum Beispiel bei Sensorpositioniervorrichtungen auf die minimale
Distanz, bei der der Kollisionsschutz den Antrieb abschalten soll. Wenn
ein schon aktiver Grenzwert die gewünschte Positionierung des
Antriebes verhindert F1- und F2-Taste gleichzeitig betätigen und mit
Punkt m. "Einstellungen speichern" fortfahren. Danach mit Punkt a. von
vorne beginnen.
j. Durch Drücken der F1-Taste wird der Wert festgehalten.
F1- und F2-Taste gleichzeitig betätigen, bewirkt ein Rücksetzen des
Wertes, so daß die Funktion außer Kraft gesetzt ist.
k. Durch Drücken der F2-Taste kann die Funktion "Antrieb
blockieren" EIN- und AUS-geschaltet werden. Die LED in der
F2-Taste leuchtet im ausgeschalteten Zustand.
Im ausgeschalteten Zustand wird nur ein internes Signal erzeugt, daß je
nach Konfiguration am Stecker -X7 zur Verfügung steht.
l. Durch Drücken der F3-Taste wird festgelegt, ob die
Blockierfunktion ein Weiterfahren des Antriebes nach links
oder ein Weiterfahren nach rechts verhindert.
CDP-01 / Firmware Version 2.x 31.07.97
