7
7-4

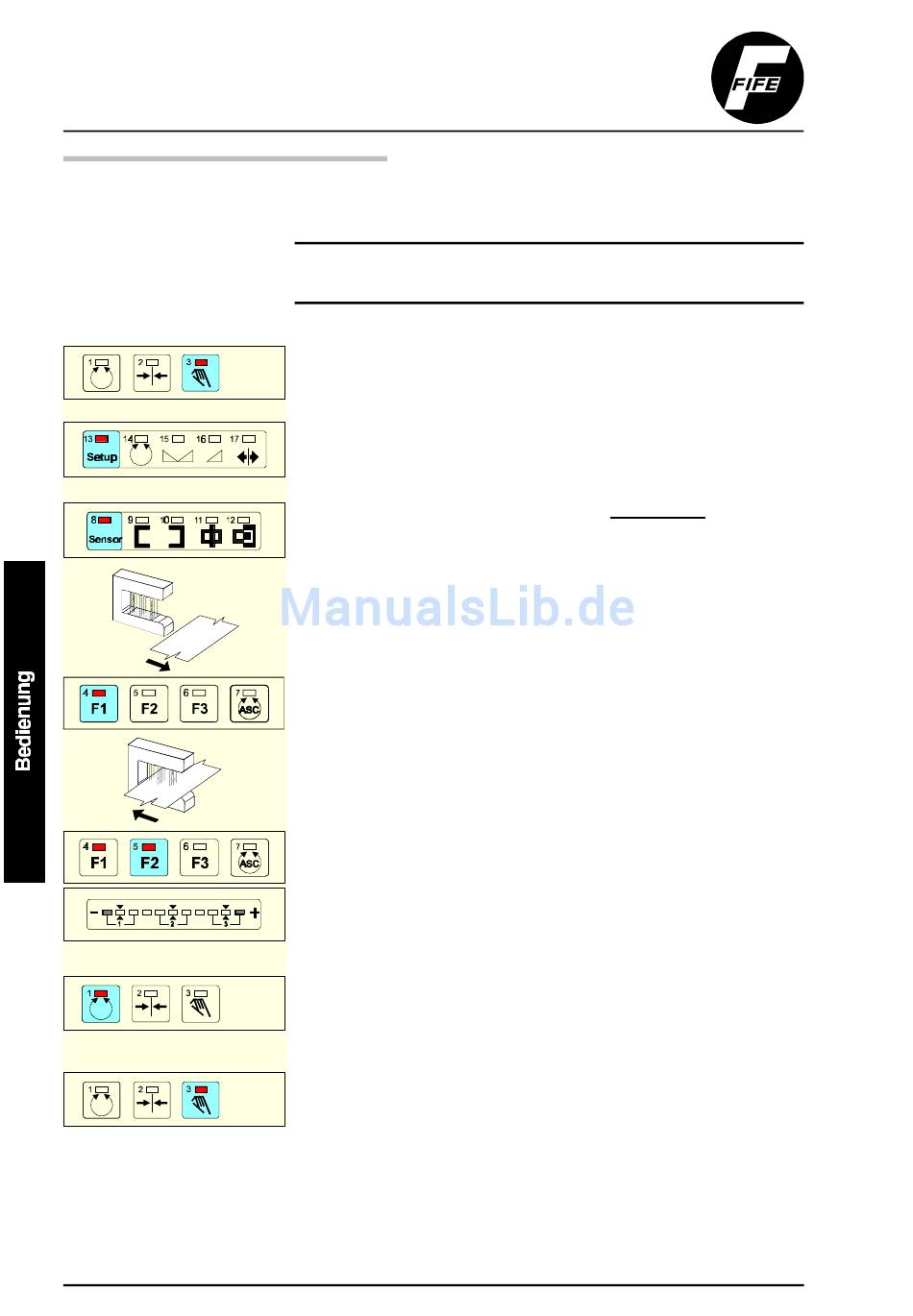

Sensorabgleich
FIG.21-728
BASIS-EINSTELLUNGEN
Der Sensor wird auf den Kontrast abgeglichen.
HINWEIS
Mit dem Bedienpult RCAL-20 ist der Abgleich einfacher. RCAL-20 ist
ein Gerät aus dem CDP-01 Zubehörprogramm.
a.
Betriebsart Hand einstellen.
b.
Setup-Taste drücken.
Kontrolle: LED (3) blinkt
c.
Sensor-Taste wiederholt drücken bis
Sensor-LED leuchtet.
d.
Materialbahn komplett aus dem Sensorsichtfeld entfernen.
Um die Materialbahn aus dem Sensorsichtfeld zu entfernen, kann mit
der + oder -Taste der Antrieb fernbedient werden.
e.
F1-Taste drücken.
f.
Materialbahn komplett in das Sensorsichtfeld bringen.
Um die Materialbahn in das Sensorsichtfeld zu bringen, kann mit der
+ oder -Taste der Antrieb fernbedient werden.
g.
F2-Taste drücken.
LED-Balken zeigt den Kontrastunterschied an. Bei zu geringem
Kontrastunterschied wird eine Fehlermeldung angezeigt. (Die linke und
rechte äußere LED blinken).
h.
Einstellung speichern,
ODER
Einstellung abbrechen.
Einstellung wird nicht gespeichert.
CDP-01 / Firmware Version 2.x
LED (8) und
betreffende
31.07.97
