7
7-10

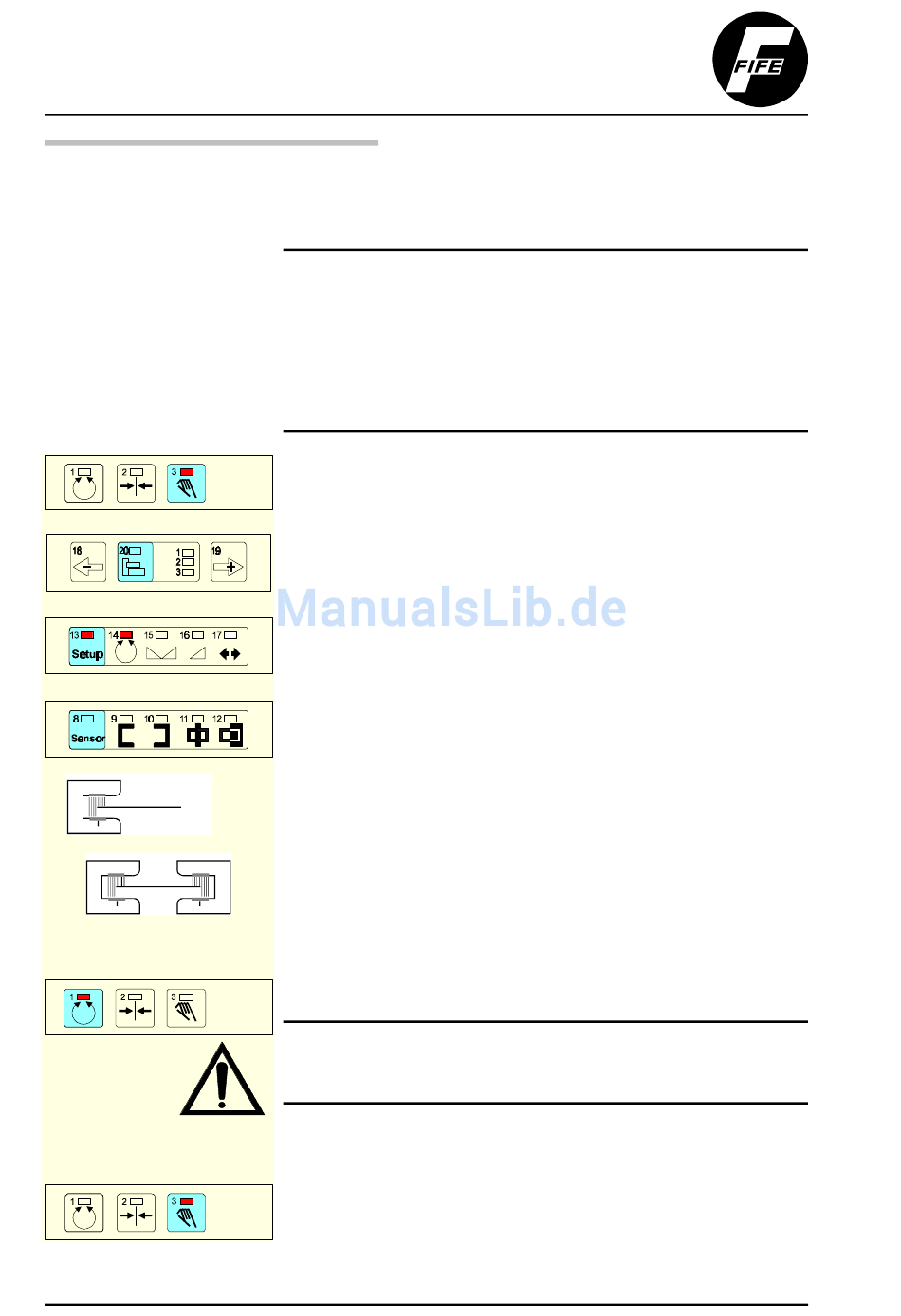

Automatischer Abgleich
FIG.21-728
BASIS-EINSTELLUNGEN
Die Regelempfindlichkeit, die Polarität und der Sensornullpunkt
wird automatisch abgeglichen.
HINWEIS
Der automatische Abgleich muß bei Bahnstillstand durchgeführt
werden.
Wird der Liniensensor SE-26 im Sensormodus "Linien-
Mittenregelung" betrieben, muß für den automatischen Abgleich
folgende zwei Sensorabgleiche durchgeführt werden:
- "Abgleich zur Erfassung einer Linienmitte."
- und zusätzlich "Abgleich zur Erfassung einer Materialkante
oder Druckkante."
Betriebsart Hand einstellen.
a.
b.
Antrieb wählen.
Wenn LED (3) nicht mehr leuchtet, Schritt
c.
Setup-Taste wiederholt drücken bis LED (14) leuchtet.
Kontrolle: LED (3) blinkt.
d.
Sensor-Taste wiederholt drücken bis betreffende Sensor-LED
leuchtet.
e.
Materialbahn so in das Sensorsichtfeld bringen, bis die
Hälfte des Sensorsichtbereiches bedeckt ist. Mittlere LED
am LED-Balken leuchtet und LED (7) in der ASC-Taste
leuchtet. Solange LED (7) blinkt ist ein automatischer
Abgleich nicht möglich.
Um die Materialbahn in das Sensorsichtfeld zu bringen, kann mit der
+ oder -Taste der Antrieb fernbedient werden.
f.
Automatischen Abgleich starten,
Hinweis:
System beginnt zu schwingen. Sensornullpunkt und optimale
Systemverstärkung werden eingestellt. Nach erfolgtem Abgleich
ist der Verstärker für diese Betriebsart betriebsbereit.
ODER
Einstellung abbrechen.
Automatischer Abgleich findet nicht statt.
CDP-01 / Firmware Version 2.x
a.
wiederholen.
31.07.97
