Fahrwegkoordinaten
festlegen,Hub
begrenzen
FIG.21-732

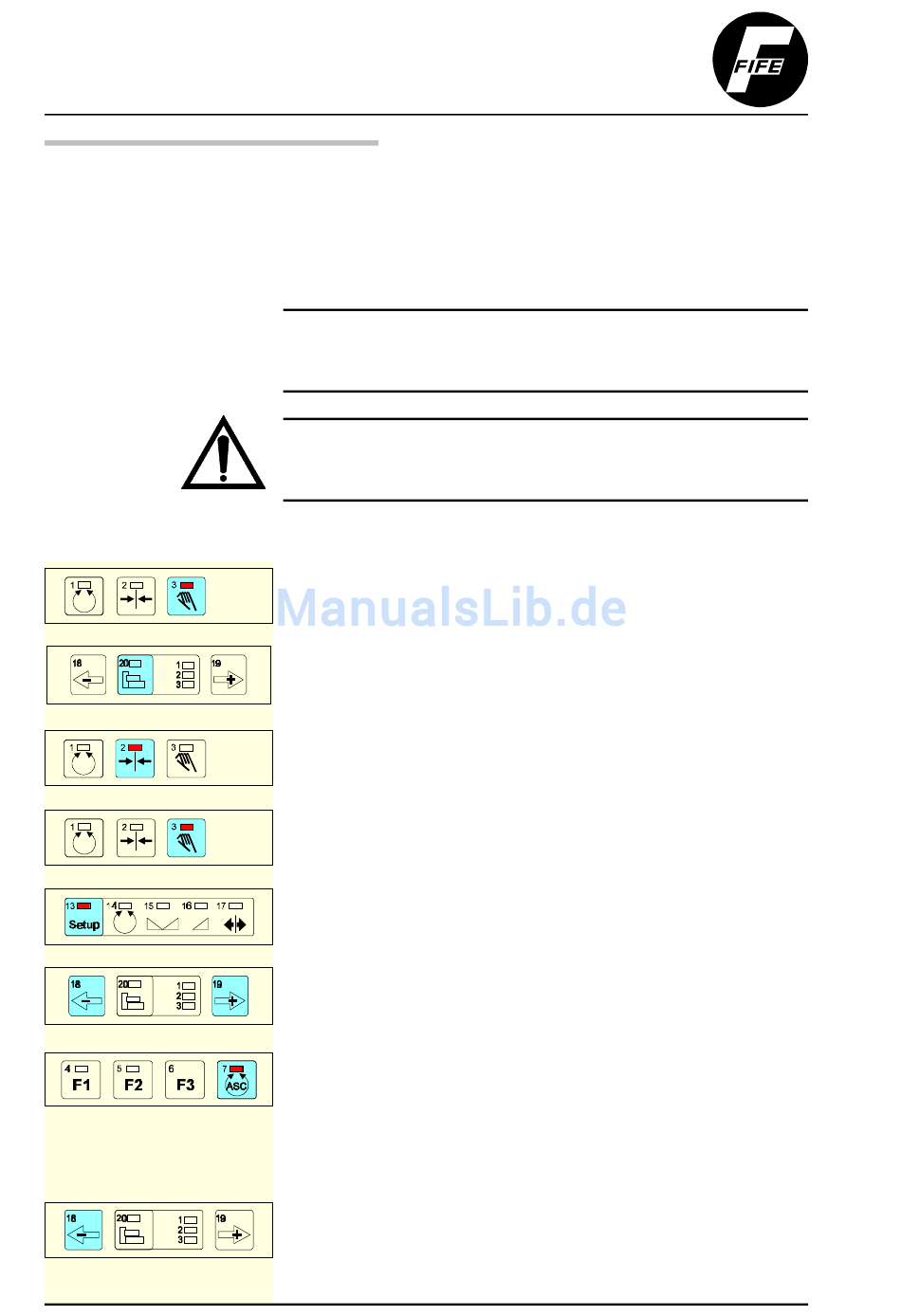

ENCODER-EINSTELLUNGEN
Die internen Fahrwegkoordinaten für die Position des gewählten
Antriebes werden eingestellt und normiert. Der Fahrweg bzw. Hub
dieses Antriebes wird begrenzt.
HINWEIS
Der Zentriergeber muß sich im eingegrenzten Fahrbereich befinden,
damit auch in der Betriebsart Zentrieren die Zentrierstellung erreicht
werden kann.
GEFAHR
Durch Ändern oder Löschen der Hubbegrenzung können neue Scher-
und Quetschstellen entstehen und/oder mechanische Anschläge
können beschädigt oder zerstört werden.
a.
Betriebsart Hand einstellen.
b.
Antrieb wählen.
Wenn LED (3) nicht mehr leuchtet, Schritt a. wiederholen.
c.
Betriebsart Zentrieren einstellen und warten bis
Zentrierstellung erreicht ist.
Betriebsart Hand einstellen.
d.
e.
Setup-Taste drücken.
f.
+/-Taste gleichzeitig drücken.
Kontrolle: LED (13) blinkt.
g.
ASC-Taste drücken.
Kontrolle: LED (7,13) blinken.
Blinken die LEDs der F1-, F2- und F3-Taste, ist Zentrierstellung nicht
erreicht. Ein Einstellen ist nicht möglich. F1- und F2-Taste gleichzeitig
drücken, dadurch werden eventuell vorhandene Hubbegrenzungen
gelöscht. Automatik-Taste (1) betätigen und Vorgang mit besonderer
Beachtung von Punkt c. wiederholen.
h.
Mit + oder -Taste auf die erste Maximalposition fahren.
Erste Maximalposition bei Sensorpositioniervorrichtungen bedeutet
entgegengesetzt zur Anlagenmitte fahren.
