Encoder abgleichen

31.07.97

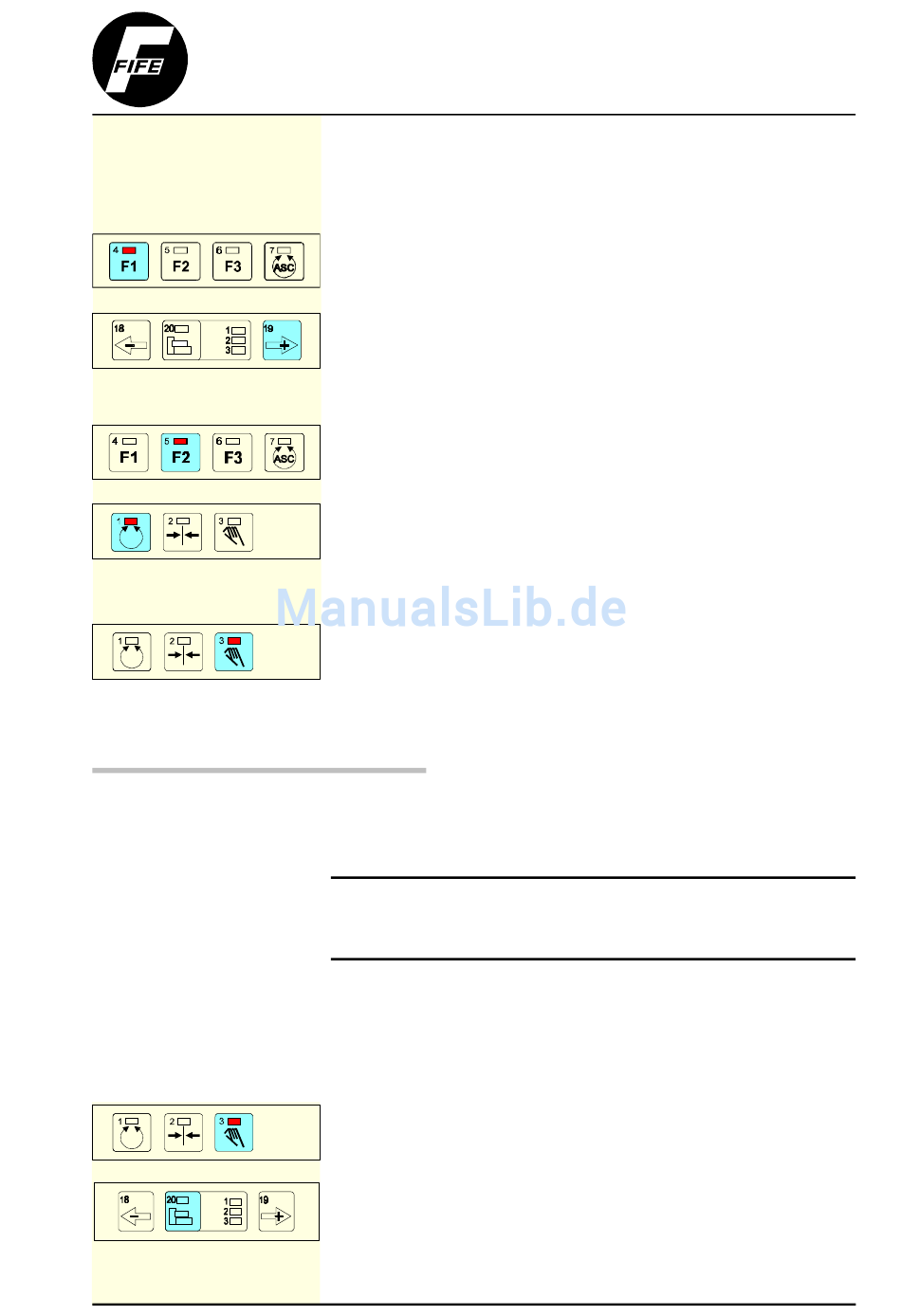

ENCODER-EINSTELLUNGEN
Erste Maximalposition beim Drehrahmen bedeutet in Richtung
Antriebsseite fahren.
j. Durch Drücken der F1-Taste wird der Wert für diese Position
festgehalten. (Hubbegrenzung 1)
k. Mit + oder -Taste auf die zweite Maximalposition fahren.
Zweite Maximalposition bei Sensorpositioniervorrichtungen bedeutet in
Richtung Anlagenmitte fahren.
Zweite Maximalposition beim Drehrahmen bedeutet in Richtung
Bedienseite fahren.
l. Durch Drücken der F2-Taste wird der Wert für diese Position
festgehalten. (Hubbegrenzung 2)
m. Einstellung speichern,
ODER
Einstellung abbrechen.
Einstellung wird nicht gespeichert.
Encoderwert und Hub des Antriebes werden zum Ausgleich
mechanischer Toleranzen aufeinander abgeglichen.
HINWEIS
Dieser Abgleich sollte nur dann ausgeführt werden, wenn in einem
separaten Kundenspezifischen Abschnitt der Anlagen-Dokumentation
ausdrücklich dazu aufgefordert wird.
Der Encoderabgleich erfolgt in zwei Schritten:
1. Am CDP-01 wird die Distanzstrecke festgelegt.
2. Die festgelegte Distanzstrecke wird genau abgefahren und
gespeichert.
Betriebsart Hand einstellen.
a.
b. Antrieb wählen.
Wenn LED (3) nicht mehr leuchtet, Schritt a. wiederholen.
CDP-01 / Firmware Version 2.x
9
9-3
FIG.21-732
