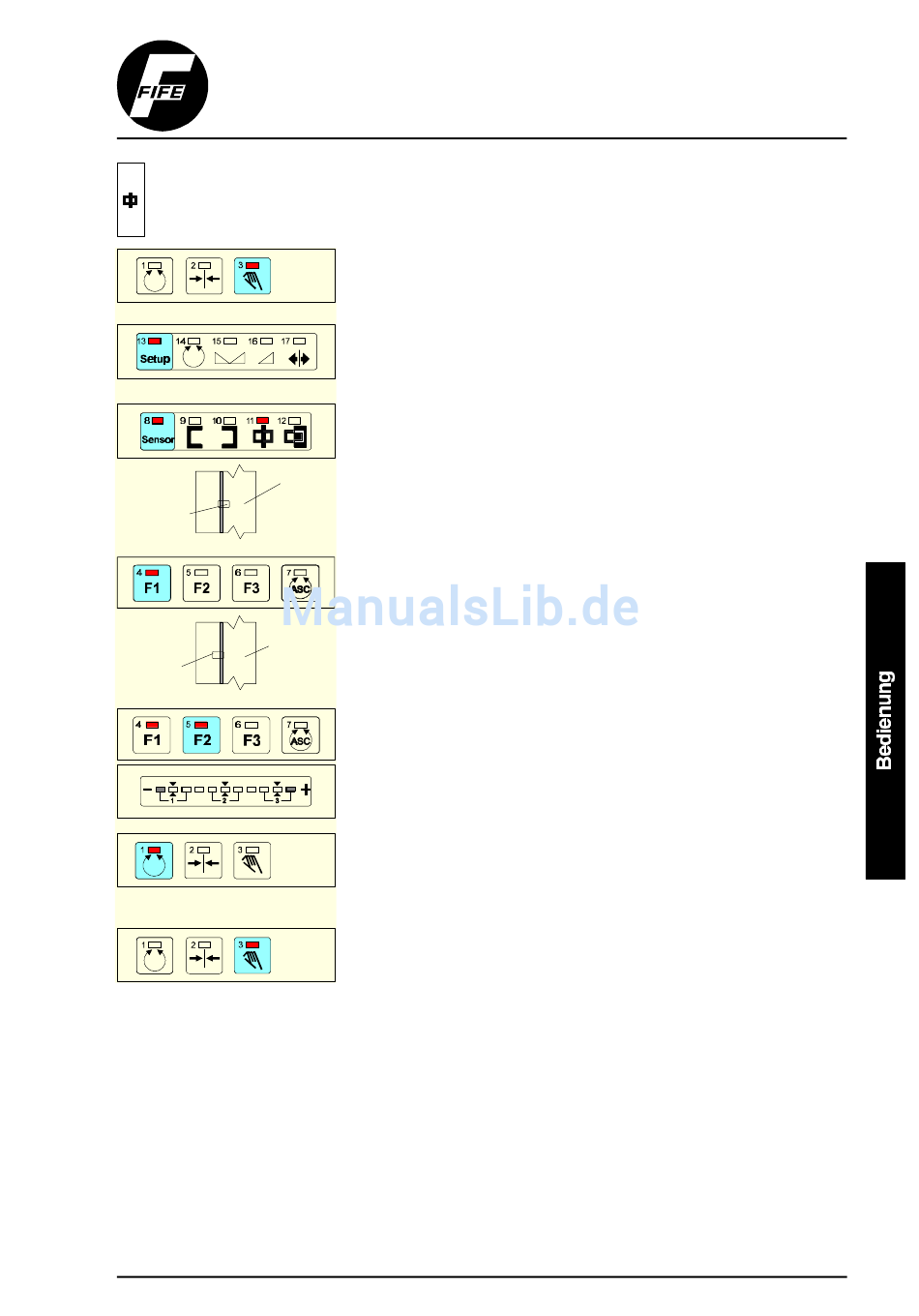

Abgleich zur Erfassung einer Linienmitte

Bahn
Lichtfleck
Bahn
Lichtfleck
31.07.97
BASIS-EINSTELLUNGEN
a. Betriebsart Hand einstellen.
b. Setup-Taste drücken.
Kontrolle LED (3) blinkt.
c. Sensor-Taste wiederholt drücken, bis LED (11 und 8) leuchtet.
d. Linie an linken Lichtfleckrand positionieren (Linie innerhalb
des Lichtflecks).
e. F1-Taste drücken.
f. Linie an rechten Lichtfleckrand positionieren (Linie innerhalb
des Lichtflecks).
g. F2-Taste drücken.
LED-Balken zeigt den Kontrastunterschied an. Bei zu geringem
Kontrastunterschied wird eine Fehlermeldung angezeigt. (Die linke und
rechte äußere LED blinken).
h. Einstellung speichern,
ODER
Einstellung abbrechen.
Einstellung wird nicht gespeichert.
CDP-01 / Firmware Version 2.x
7
7-7
