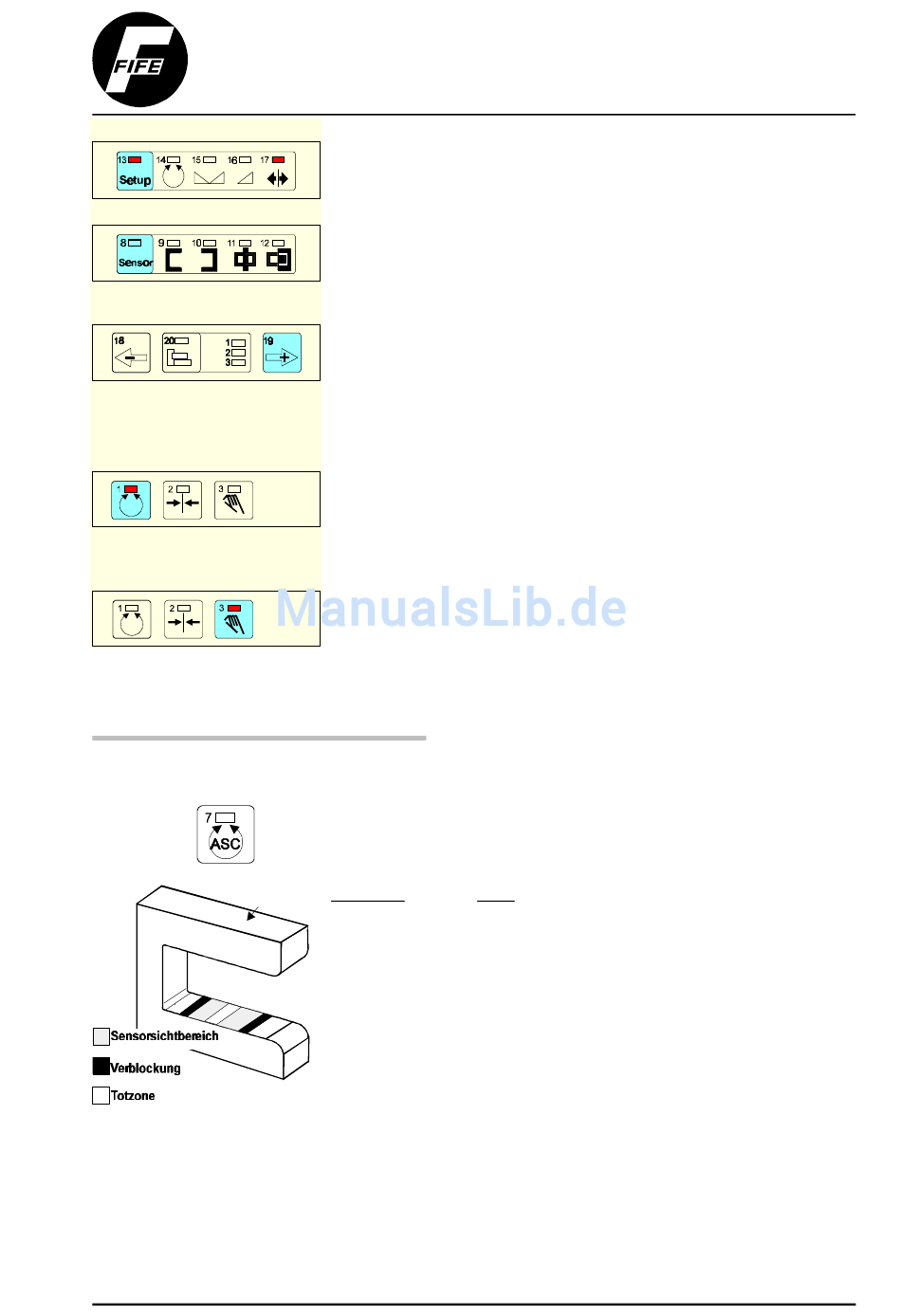

Sensorsichtbereich
einstellen
Sensor
31.07.97
BASIS-EINSTELLUNGEN
c.
Setup-Taste wiederholt drücken bis LED (17) leuchtet.
Kontrolle: LED (3) blinkt.
d.
Sensor-Taste wiederholt drücken bis betreffende Sensor-LED
leuchtet.
e.
Mit + oder - Taste Regelrichtung wählen.
LED-Balken zeigt aktuelle Regelrichtung.
Die neuen Einstellwerte sind erst nach Wechsel in Betriebsart Automa-
tik erkennbar.
Zur Einstellung weiterer Sensoren mit Schritt
f.
Einstellungen speichern,
ODER
Einstellung abbrechen.
Einstellung wird nicht gespeichert.
Mit der ASC-Taste wird ein bestimmter Bereich im Sensorsichtfeld
aktiviert (EIN- oder AUS- geschaltet) . Dieser Bereich muß vorher
eingestellt werden.
Es gibt zwei Einstellmöglichkeiten:
entweder
Totzone
oder
Totzone:
Befindet sich die Bahn in der Totzone erfolgt
Befindet sich die Bahn außerhalb der Totzone erfolgt Regelung.
Verblockung:
Der Sensorsichtbereich wird eingegrenzt.
Befindet sich die Bahn im eingegrenzten Sensorsichtbereich erfolgt
Regelung. Überschreitet die Bahn den eingegrenzten
Sensorsichtbereich erfolgt
CDP-01 / Firmware Version 2.x
Verblockung
keine
Regelung und LED (7) blinkt.
keine
7
7-13
d.
weitermachen.
Regelung.
FIG.21-728
