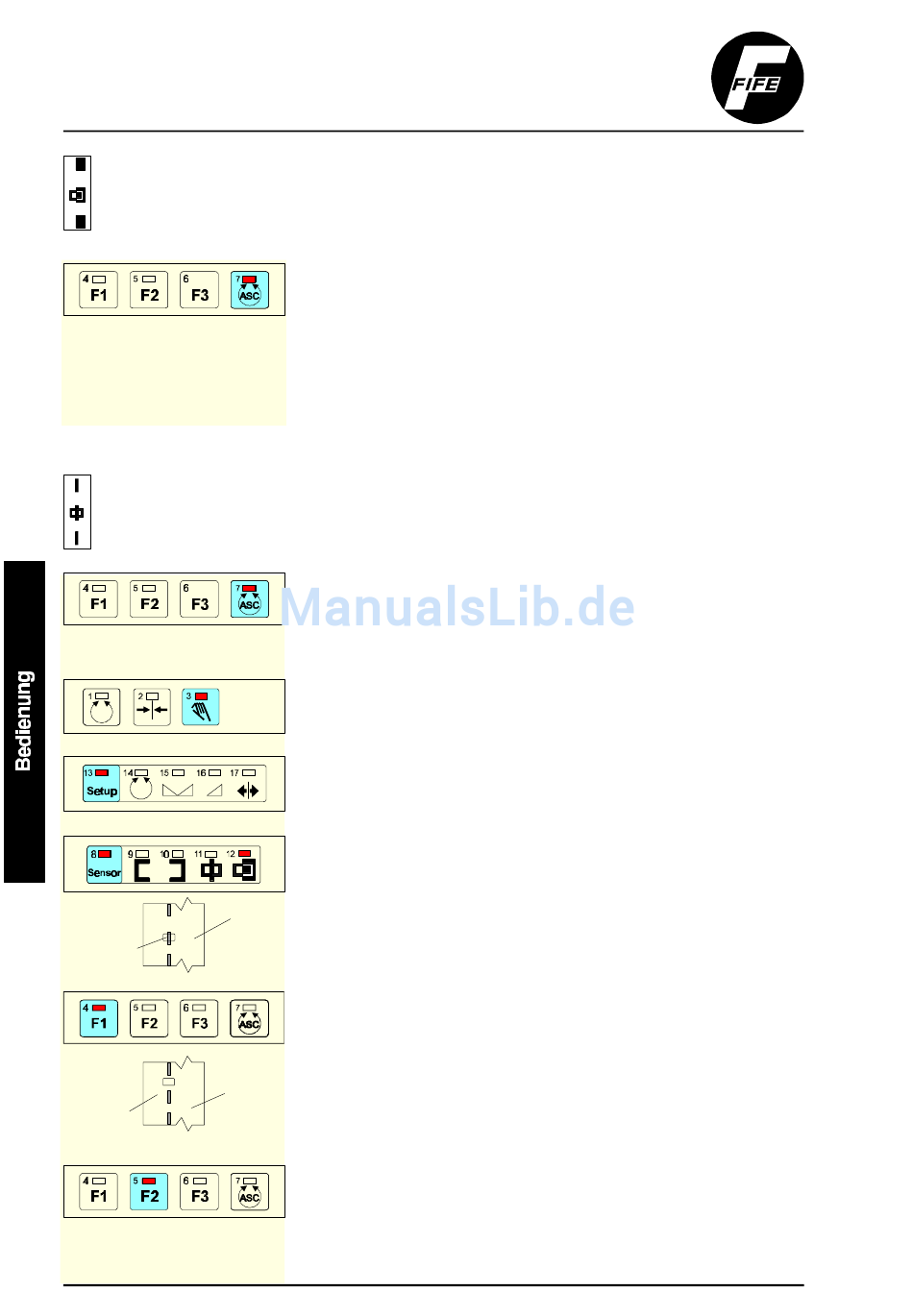

Abgleich zur Erfassung einer unterbrochenen

Abgleich zur Erfassung einer unterbrochenen Linie

Bahn
Lichtfleck
Bahn
Lichtfleck
FIG.21-728
BASIS-EINSTELLUNGEN
ASC-Taste wiederholt drücken bis LED(7) leuchtet oder blinkt.
a.
In der Regel ist die ASC-Funktion für den Liniensensor SE-26 schon ab
Werk eingestellt. In Abschnitt " Sensorsichtbereich einstellen"
Unterpunkt "SE-26" ist die korrekte Einstellung aber noch einmal
beschrieben.
b. Nun den Abgleich durchführen wie es in Abschnitt " Abgleich
zur Erfassung einer Materialkante oder einer Druckkante"
weiter oben beschrieben wird.
a. ASC-Taste wiederholt drücken bis LED(7) leuchtet oder blinkt.
In der Regel ist die ASC-Funktion für den Liniensensor SE-26 schon ab
Werk eingestellt. In Abschnitt " Sensorsichtbereich einstellen"
Unterpunkt "SE-26" ist die korrekte Einstellung aber noch einmal
beschrieben.
b. Betriebsart Hand einstellen.
c. Setup-Taste drücken.
Kontrolle LED (3) blinkt
d. Sensor-Taste wiederholt drücken, bis LED (12 und 8) leuchtet.
e. Linie mittig in Lichtfleck positionieren.
f. F1-Taste drücken.
g. Lichtfleck vollständig auf Hintergrund stellen.
h. F2-Taste drücken.
CDP-01 / Firmware Version 2.x
Druckkante.
