Sensorabgleich mit dem
Liniensensor SE-26
Lichtfleck
Kein Lichtfleck
(Abstand zu groß)
31.07.97
BASIS-EINSTELLUNGEN
Einsatzbereich

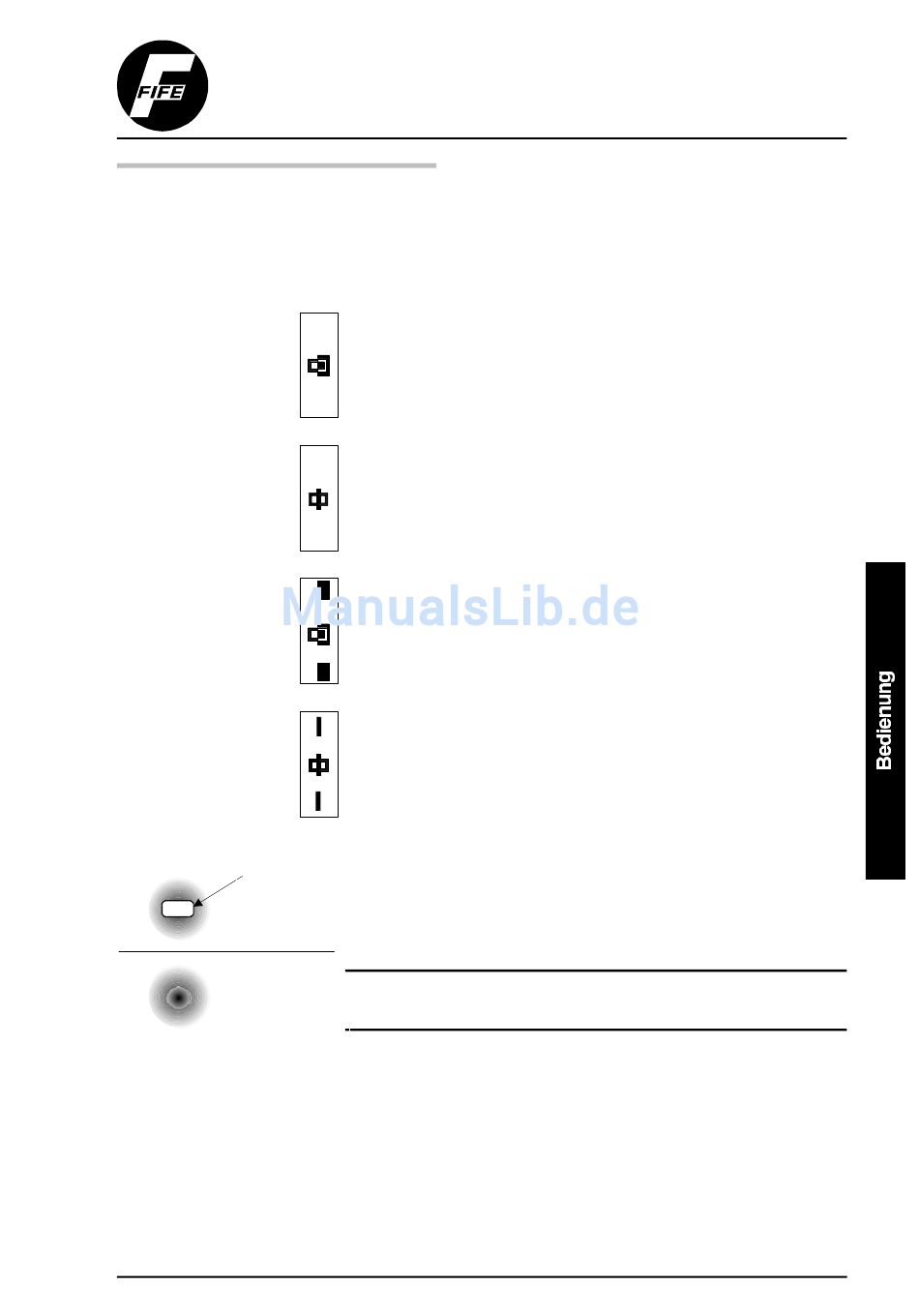

Der Liniensensor SE-26 kann für folgende Anwendungen zur
Regelung des Bahnlaufes eingesetzt werden:
Zur Erfassung einer Materialkante oder Druckkante. Die Breite
einer Druckkante muß mindestens 2 mm betragen.
Zur Erfasssung einer Linienmitte. Die Breite einer Linie kann
zwischen 1 bis 2,5 mm variieren. Der Abstand zu nahgelegenen
Drucken sollte 2,5 mm nicht unterschreiten.
Zur Erfassung einer unterbrochenen Druckkante. Die Breite einer
Druckkante muß mindestens 2 mm betragen.
Zur Erfassung einer unterbrochenen Linie. Die Breite einer Linie
kann zwischen 1 bis 2,5 mm variieren. Der Abstand zu
nahgelegenen Drucken sollte 2,5 mm nicht unterschreiten.
Beim Sensorabgleich wird der Liniensensor auf den Farbkontrast
abgeglichen. Vor dem Sensorabgleich muß der Sensorabstand
zum Material so eingestellt werden, daß Lichtfleck des
Liniensensors scharf abgebildet wird. Im Folgenden wird der
Sensorabgleich für die jeweilige Anwendung beschrieben.
HINWEIS
Mit dem Bedienpult RCAL-26 ist der Abgleich einfacher. RCAL-26 ist
ein Gerät aus dem CDP-01 Zubehörprogramm.
CDP-01 / Firmware Version 2.x
