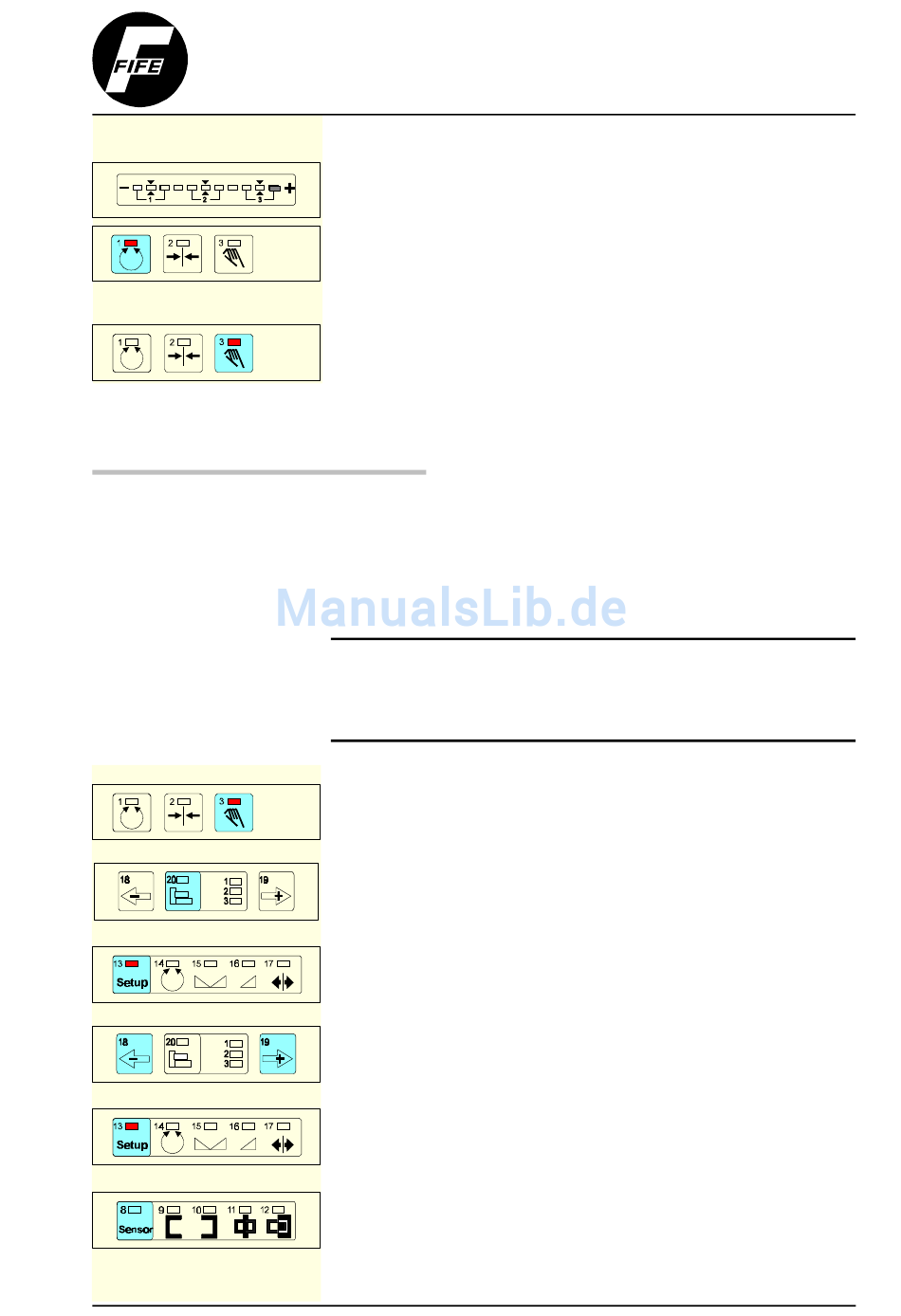

Anzeigerichtung des
LED-Balkens zuordnen
31.07.97
BEDIENPULT-ANPASSUNG
Leuchtende LED am LED- Balken zeigt die aktuelle Zuordnung an.
g. Einstellung speichern,
ODER
Einstellung abbrechen.
Einstellung wird nicht gespeichert.
In der Betriebsart AUTOMATIK und HAND zeigt der LED-Balken
die Bahnbewegung innerhalb des Sensorsichtfeldes an. Die
Zuordnung der Anzeigerichtung zur Bahnbewegung kann für jeden
Sensor getrennt geändert werden.
Hinweis
Bevor diese Zuordnung geändert wird, muß die Regelrichtung des
Antriebes (Seite 7-12) und die Zuordnung der +/-Taste (Seite 8-4)
korrekt eingestellt sein, da diese beiden Einstellungen ebenfalls
Einfluß auf die Anzeigerichtung haben.
a. Betriebsart Hand einstellen.
b. Antrieb wählen.
Wenn LED (3) nicht mehr leuchtet, Schritt
c. Setup-Taste drücken.
d. +/-Taste gleichzeitig drücken.
Kontrolle: LED (13) blinkt.
e. 3 x Setup-Taste drücken.
Kontrolle: LED (1,3,13) blinken.
f. Sensor auswählen.
CDP-01 / Firmware Version 2.x
8
8-5
a. wiederholen.
FIG.21-729
