Fluke 434/435
Bedienungs-Handbuch
Eingangsanschlüsse
Der Analysator verfügt über 4 BNC-Eingänge für Stromzangen und 5
Bananensteckerbuchsen für Spannung.
Aufkleber mit den jeweiligen Farbcodes für die Verdrahtung in den USA, Kanada, auf
dem europäischen Festland, in Großbritannien und in China sind im Lieferumfang
enthalten. Befestigen Sie die Abziehbilder, die für Ihre Region zutreffen, an den Strom-
und Spannungseingängen, wie in Abbildung 6-1 dargestellt.

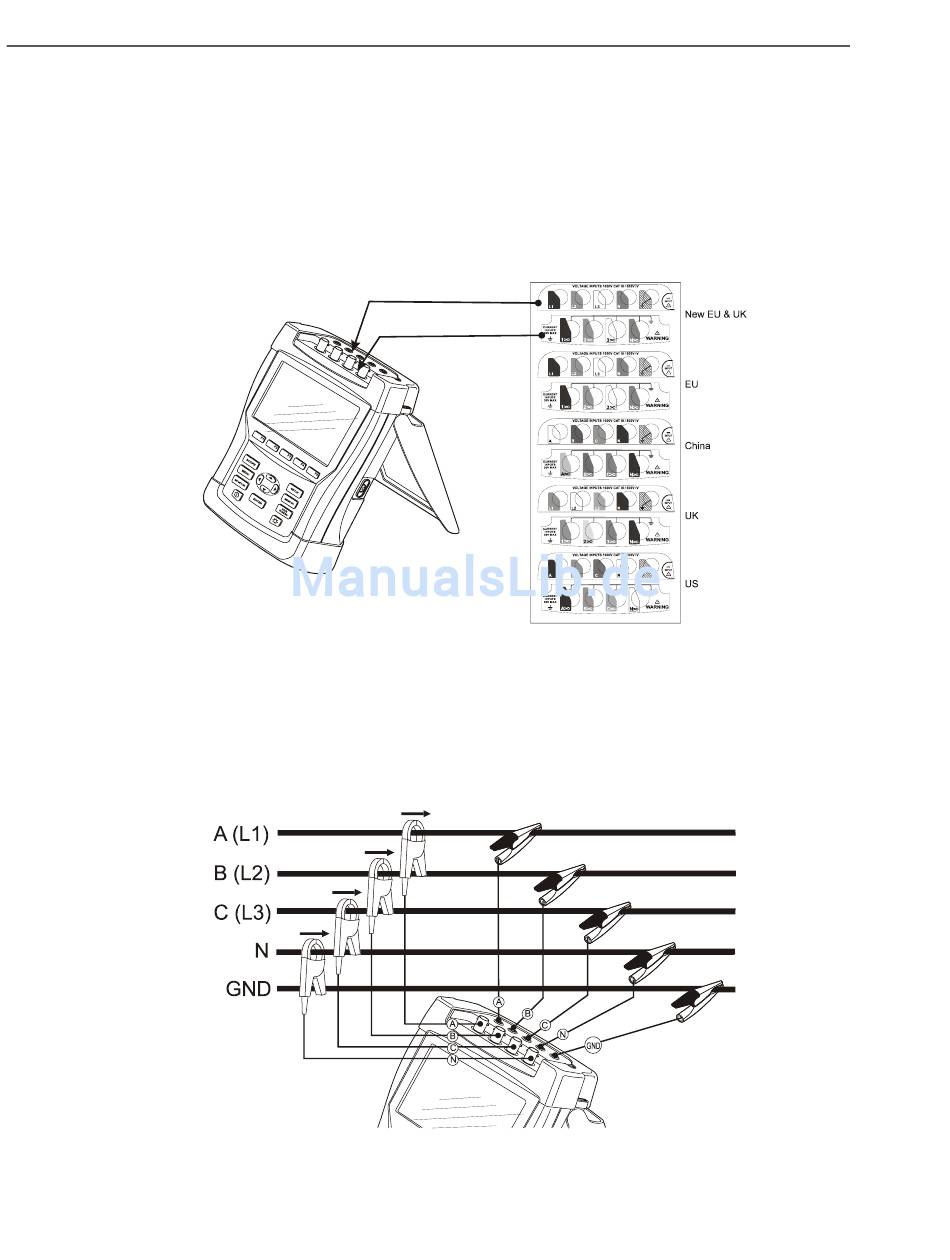

Abbildung 6-1. Anbringen der Abziehbilder an den Spannungs- und Stromeingängen
Nehmen Sie, wenn möglich, Stromversorgungssysteme vom Netz, bevor Sie die
Verbindungen herstellen. Verwenden Sie immer eine geeignete persönliche
Schutzausrüstung. Arbeiten Sie möglichst nicht allein, und beachten Sie die Warnungen
im Kapitel 1, Sicherheitsinformationen.
Für ein 3-Phasen-System stellen Sie die Verbindungen gemäß Abbildung 6-2 her.
Abbildung 6-2. Anschließen des Analysators an ein 3-Phasen-Verteilungssystem
6-2
