2.3 Beschreibung

Das COFDM-AV-Modul HDCT 460 AV, nachfolgend Digital-Modul genannt, ist
ein COFDM-/AV-Umsetzer, der vier COFDM-modulierte Programme über zwei
DVB-T-Tuner gleichzeitig in AV-Signale konvertiert.
Das Digital-Modul hat zwei DVB-T-Eingänge. Über eine AV-Schnittstelle werden
die decodierten Video- und Audio-Signale dem zugehörigen Modulator-Modul
zugeführt. Von dort gelangen sie zum HF-Ausgangssammelfeld der Kopfstation,
in dem der Pegel des Ausgangssignals über die Software der Kopfstation ein-
stellbar ist.
Die Kanalzüge "A", "B", "C" und "D" können einzeln programmiert werden.
Dadurch ist es möglich, aus zwei Transportströmen 4 Programme zu selektieren.
Die folgende Tabelle zeigt die Zuordnung der Tuner zur verwendbaren Anzahl
von Programmen:
Anzahl Programme
Verwenden Sie z.B. aus Tuner "A" drei Programme, können Sie aus dem Tuner
"D" ein Programm verwenden. Nutzen Sie z.B. aus Tuner "A" zwei Programme,
können Sie aus Tuner "D" ebenfalls zwei Programme nutzen.

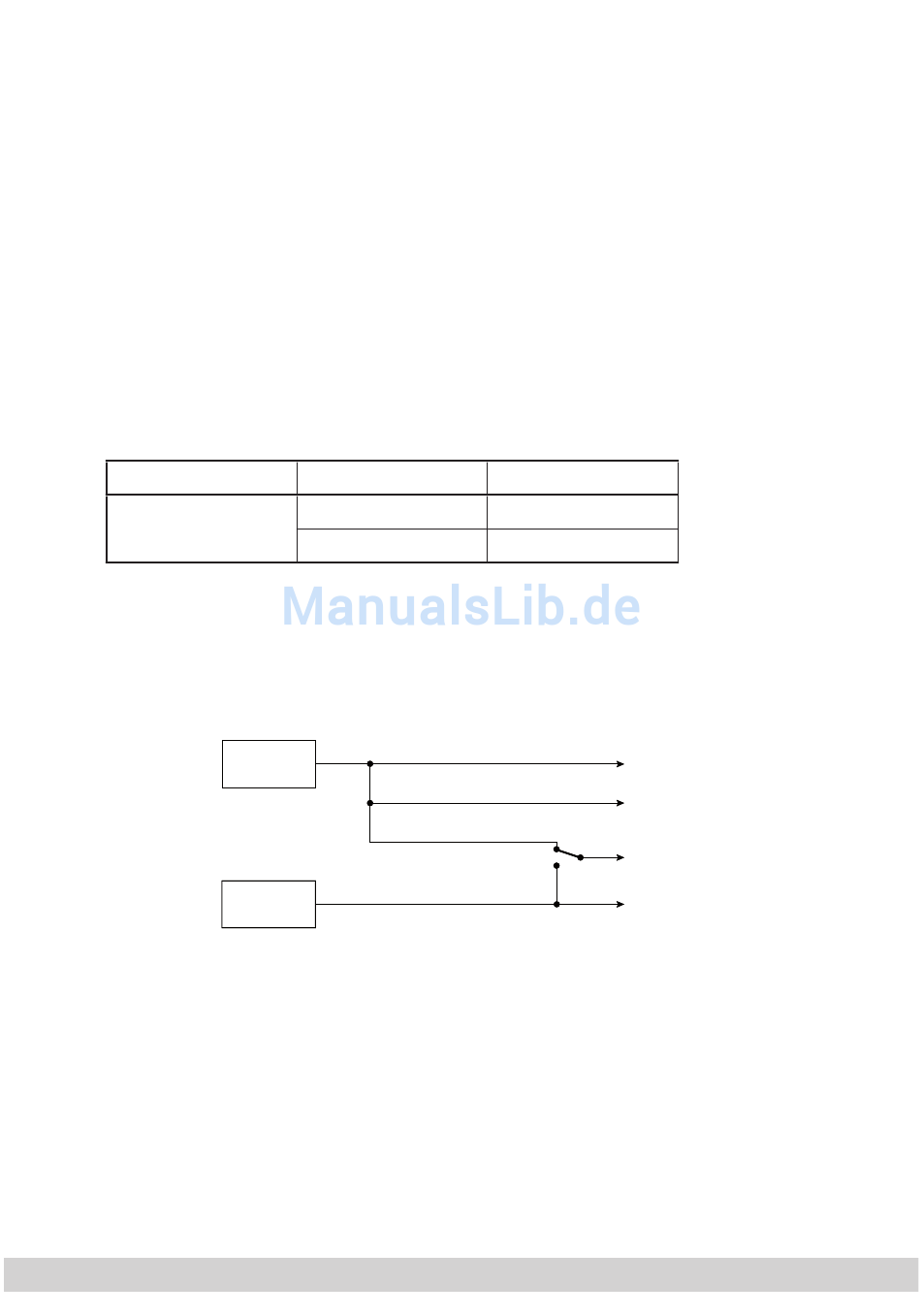

Prinzip des Signallaufs:
Über die 9-polige SUB-D-Buchse auf dem Bedienteil der Kopfstation können
Sie, unter Verwendung eines PCs oder Notebooks und der Software "BE-Flash",
die Betriebssoftware des Digital-Moduls aktualisieren. Die aktuelle Betriebssoft-
ware finden Sie auf der Website "www.gss.tv".
Das Digital-Modul ist ausschließlich für den Betrieb in der Kopfstation STC 160
vorgesehen.
Tuner "A"
3
2
TUNER A TUNER A
TUNER D TUNER D
Tuner "D"
1
2
- 5 - - 5 -
Kanalzug "A" Kanalzug "A"
Kanalzug "B" Kanalzug "B"
Kanalzug "C" Kanalzug "C"
Kanalzug "D" Kanalzug "D"
