GSS stc 160 Montageanleitung Seite 7

Hinweis:

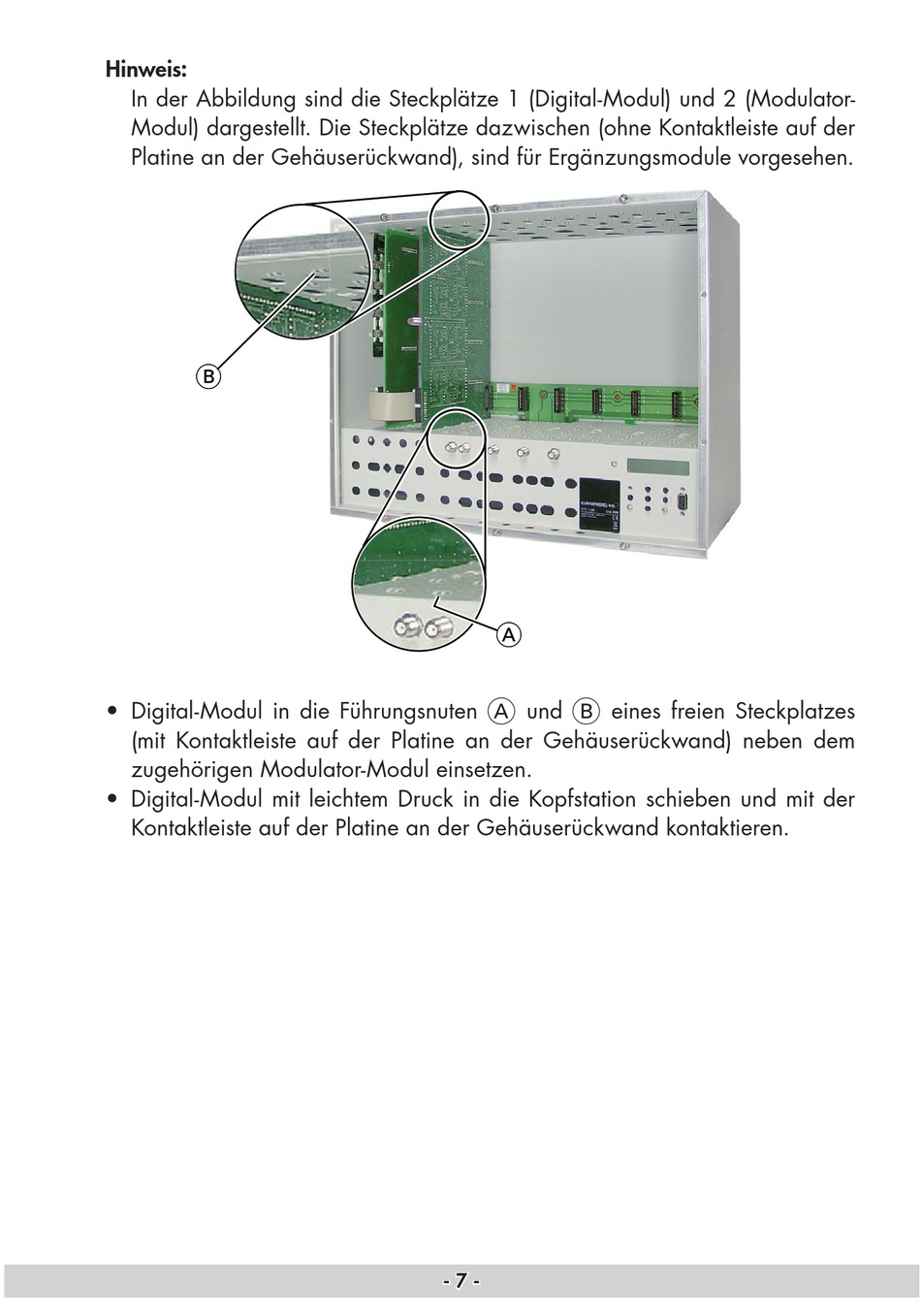

In der Abbildung sind die Steckplätze 1 (Digital-Modul) und 2 (Modulator-
Modul) dargestellt. Die Steckplätze dazwischen (ohne Kontaktleiste auf der
Platine an der Gehäuserückwand), sind für Ergänzungsmodule vorgesehen.
• Digital-Modul in die Führungsnuten
(mit Kontaktleiste auf der Platine an der Gehäuserückwand) neben dem
zugehörigen Modulator-Modul einsetzen.
• Digital-Modul mit leichtem Druck in die Kopfstation schieben und mit der
Kontaktleiste auf der Platine an der Gehäuserückwand kontaktieren.
A B
und eines freien Steckplatzes
- 7 - - 7 -
