GSS HDC 480 CI AV Montageanleitung
Inhaltsverzeichnis
Quicklinks
Hinweis zur Montageanleitung
Neben dieser Montageanleitung (Ergänzung) gelten
die Sicherheitsvorschriften und Anweisungen der
Montageanleitung der Kopfstation STC 160.
GSS
Grundig SAT Systems GmbH
Beuthener Straße 43
D-90471 Nuernberg
Kopfstation STC 160
QPSK-AV-Modul
HDC 480 CI AV
Telefon:
+49 (0) 911 / 703 8877
Fax:
+49 (0) 911 / 703 9210
Email:
info@gss.de
Internet:
www.gss.de
Inhaltsverzeichnis
Verwandte Anleitungen für GSS HDC 480 CI AV
Inhaltszusammenfassung für GSS HDC 480 CI AV
- Seite 1 Kopfstation STC 160 QPSK-AV-Modul HDC 480 CI AV Hinweis zur Montageanleitung Neben dieser Montageanleitung (Ergänzung) gelten die Sicherheitsvorschriften und Anweisungen der Montageanleitung der Kopfstation STC 160. Telefon: +49 (0) 911 / 703 8877 Grundig SAT Systems GmbH Fax: +49 (0) 911 / 703 9210 Beuthener Straße 43...
-
Seite 2: Inhaltsverzeichnis
Bildformatsignal anpassen, Teletextbetrieb ..........18 Prüfzeilen aktivieren ................18 Untertitelfunktionen einstellen ...............19 Teletext-Untertitelseite aktivieren und -Norm einstellen ......19 DVB-Untertitel aktivieren ..............20 Schwarzen Balken einstellen ............... 20 Daten speichern .................21 6 Abschließende Arbeiten ..................21 - 2 - HDC 480 CI AV... -
Seite 3: Sicherheitsvorschriften
Rates vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. Allgemeines Lieferumfang 1 Modul HDC 480 CI AV 1 AV-Kabel 1 CD (Montageanleitung) 1 Kurzmontageanleitung Bedeutung der verwendeten Symbolik Wichtiger Hinweis —>... -
Seite 4: Technische Daten
Impedanz: ................typ. 1 k Video Signal-/Rauschabstand: ..........typ. 54 dB (bewertet) Pegel (75 :................typ. 1 V Impedanz: ................typ. 75 Anschlüsse SAT-Eingänge: ..............4 F-Buchsen Anschlussleiste (20-polig): ..Für Versorgungsspannungen und Steuerleitungen AV-Ausgang: .............26-polige Stiftwanne - 4 - HDC 480 CI AV... -
Seite 5: Beschreibung

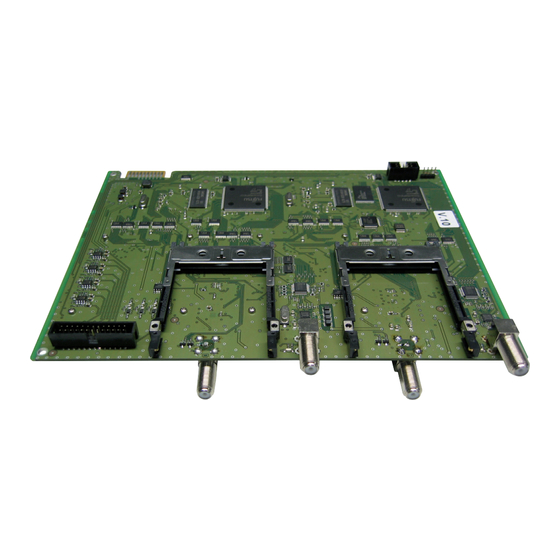

Beschreibung Bei der HDC 480 CI AV, nachfolgend Digital-Modul genannt, handelt es sich um einen QPSK-/AV Umsetzer der von vier QPSK-Transpondern je ein Programm in AV-Signale umsetzen kann. Das Modul ist mit vier Common Interface (CI)-Schnitt- stellen ausgestattet, die es dem Anwender gestatten, in Verbindung mit je einem CA-Modul und einer Smart-Card eines Anbieters verschlüsselte Programme zu... -
Seite 6: Montage
Smartcard decodiert werden. Die Smartcard enthält alle Informationen für die Berechtigung, Entschlüsselung und Teilnehmerfreischaltung. Achtung – Die Hard- und Software des Moduls HDC 480 CI AV sind entsprechend vor- bereitet und getestet. – Von den Programm an bietern veranlasste Änderun gen der Strukturen in den Programmdaten können die se Funktion beeinträchtigen oder sogar unter-... -
Seite 7: Digital-Modul Einbauen
Die kürzeren, nicht nummerierten Führungsnuten ohne Kontaktleiste auf der Platine an der Gehäuserückwand sind für Ergänzungsmodule bestimmt. Gehäuse der Kopfstation gemäß der Montageanleitung STC 160 öffnen. in Pfeilrichtung öffnen (Abb. 2). Abb.2 - 7 - HDC 480 CI AV... - Seite 8 Modul) dargestellt. Der Steckplatz dazwischen (ohne Kontaktleiste auf der Platine an der Gehäuserückwand), ist für ein Ergänzungsmodul vor- gesehen. Modulverriegelung (Abb. 4) nach der Montage der Module in Pfeilrich- tung schließen. Abb. 4 - 8 - HDC 480 CI AV...
-
Seite 9: Digital-Modul Anschließen
– Symbolrate – Eingangsfrequenz – Programmfilter – Wahl des Begleittons – Audio-Ausgangspegel – Stereokennung / Wahl der Tonart – Bildformatsignal (WSS) / Teletext (TXT) – Prüfzeilen – Teletext-Untertitel / DVB-Untertitel / Schwarzblende – Speichern - 9 - HDC 480 CI AV... -
Seite 10: Funktionen Der Tasten Des Bedienfelds
Digital-Modul – Kanalzug “A” —> Modulator-Modul – Kanalzug “A”, Digital-Modul – Kanalzug “B” —> Modulator-Modul – Kanalzug “B”, Digital-Modul – Kanalzug “C” —> Modulator-Modul – Kanalzug “C”, Digital-Modul – Kanalzug “D” —> Modulator-Modul – Kanalzug “D”. - 10 - HDC 480 CI AV... -
Seite 11: Programmierablauf
0 dB -26 … 6 dB Bx 1A AUDIO mpeg DUAL norm norm / swap mpeg / VPS Bx 1A VIDEO WSS off TXT on on / off Bx 1A TESTLINES on / off - 11 - HDC 480 CI AV... -
Seite 12: Digital-Modul Programmieren
WDR Köln gestellt werden (siehe Montageanleitung STC 160). Bx 1A Bx 1A MENU 10600 MHz > Information *) - 12 - HDC 480 CI AV *) Die angezeigte Information ist abhängig vom ve The information displayed is dependent on the C... -
Seite 13: Modul / Kanalzug Wählen
-26 … 6 dB Bx 1A FREQ 11836 MHz +0.2 Bx 1A AUDIO mpeg DUAL norm norm / swap mpeg / VPS Bx 1A 01/07 + TV - 13 - HDC 480 CI AV Das Erste Programmauswahl / Channel selection... -
Seite 14: Ca-Modul Konfigurieren, Karteninformation Anzeigen
Bx 1A AUDIO mehrerer Begleittöne angezeigt. Bx 1A VIDEO This menu is only displayed if severa 01 / 02 “deu” streams are selectable. WSS off TXT on on / off - 14 - HDC 480 CI AV Bx 1A AUDIO... -
Seite 15: Eingangsfrequenz Einstellen
Programme gelesen. Warten Sie, bis dieser Vorgang beendet ist. on / off Sobald das Programmfilter alle TV- oder Radio-Programme eines Senders ge- funden hat, erscheinen die entsprechenden Programmdaten im Display der Kopfstation. Bx 1A SUBTITLE Bx 1A SUBTITLE - 15 - HDC 480 CI AV west... - Seite 16 – “AUDIO”. west Ansonsten wird das Menü “Lautstärkepegel einstellen” – “AUDIO Level” aktiviert (s. Seite 17). off / txt / dvb / black west / east Bx 1A MEMORY S => STORE CANCEL - 16 - HDC 480 CI AV...
-
Seite 17: Begleitton Des Tv-Programmes Wählen
Bx 1A MEMORY den Begleitton bei Dualton-TV-Sendung austauschen S => STORE CANCEL (“DUAL norm” oder “DUAL swap”). off / txt / dvb / black west / east Bx 1A TESTLINES - 17 - HDC 480 CI AV on / off... -
Seite 18: Bildformatsignal Anpassen, Teletextbetrieb
Wollen Sie die Einstellung nicht ändern, Taste drücken. off / txt / dvb / black —> Das Menü “Daten speichern” – “MEMORY” wird aktiviert (s. Seite 21). west / east - 18 - HDC 480 CI AV Bx 1A MEMORY... -
Seite 19: Untertitelfunktionen Einstellen
Teletext-Norm “west” oder “east” einstellen. select language Mit Taste aktivieren Sie diese Einstellungen und verlassen die Untertitel- Einstellung. Bx 1A MEMORY —> Das Menü “Daten speichern” – “MEMORY” wird aktiviert (s. Seite 21). S => STORE CANCEL - 19 - HDC 480 CI AV... -
Seite 20: Dvb-Untertitel Aktivieren
Mit Taste aktivieren Sie diese Einstellungen und verlassen die Untertitel- Sprache auswählen only if subtitles are Einstellung. available: —> Das Menü “Daten speichern” – “MEMORY” wird aktiviert (s. Seite 21). select language - 20 - HDC 480 CI AV... -
Seite 21: Daten Speichern
11 mm) festschrauben. Kopfstation STC 160 prüfen und gegebenenfalls den Erfordernissen der Kabelanlage anpassen. STC 160). Kundendienst: Telefon: +49 (0) 911 / 703 2221 Fax: +49 (0) 911 / 703 2326 Email: service@gss.de © by GSS GmbH 12112009...
