• Wenn ein Erdschluss vorliegt, über das Verhältnis der beiden gemessenen Spannungen
den Ort des Erdschlusses ermitteln und Erdschluss beseitigen.

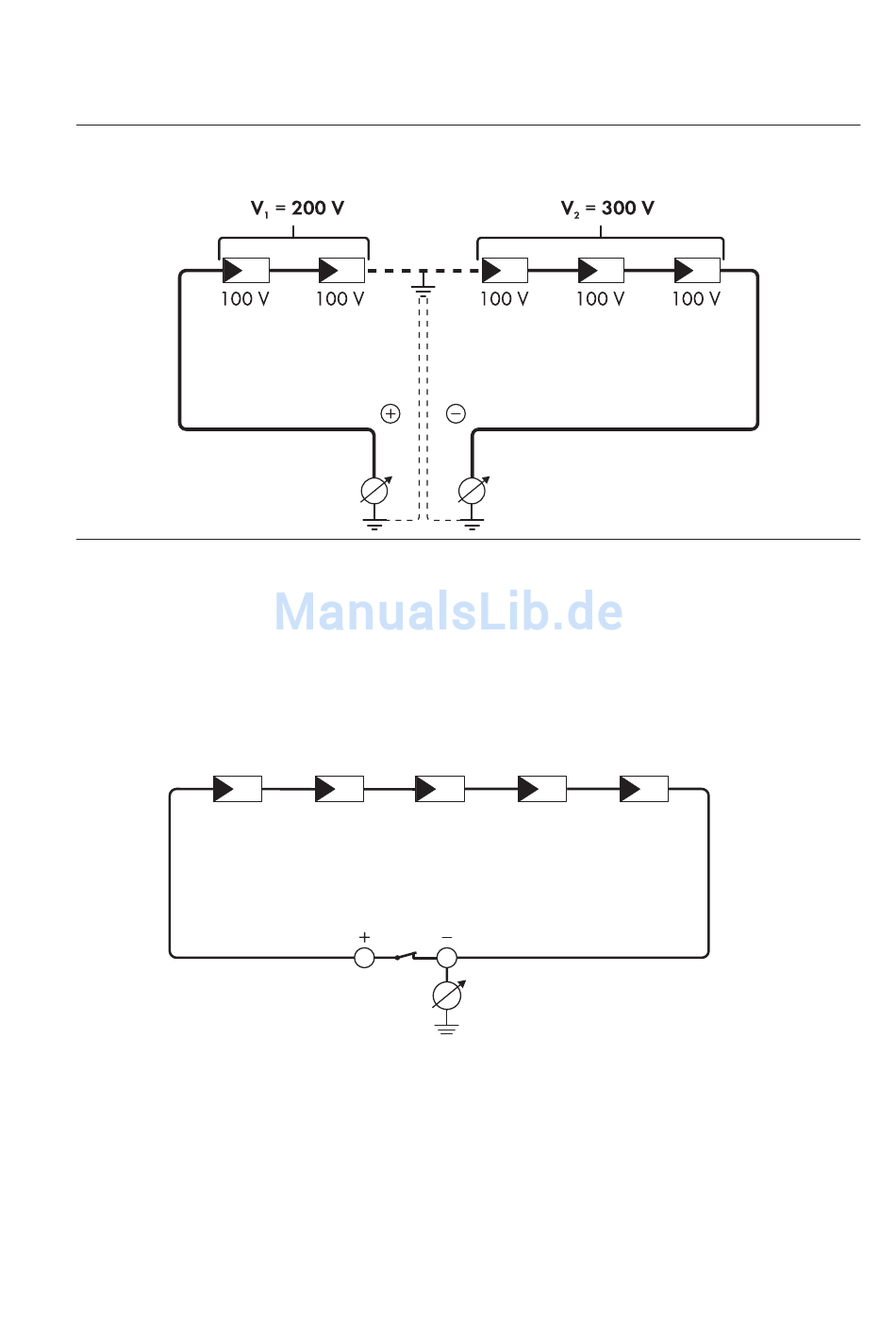

Beispiel: Ort des Erdschlusses
Das Beispiel zeigt einen Erdschluss zwischen dem zweiten und dritten PV-Modul.
3. Wenn kein eindeutiger Erdschluss messbar ist und die Meldung weiterhin angezeigt wird,
Isolationswiderstandsmessung durchführen.
4. Strings ohne Erdschluss wieder an den Wechselrichter anschließen und den Wechselrichter
wieder in Betrieb nehmen.
Prüfung mittels Isolationswiderstandsmessung
Wenn die Spannungsmessung keinen ausreichenden Hinweis auf einen Erdschluss liefert, kann die
Messung des Isolationswiderstands genauere Ergebnisse liefern.
Abbildung 1: Schematische Darstellung der Messung
Serviceanleitung für Installateure
5 PV-Anlage auf Erdschluss prüfen
