MONTAGE

Die folgenden Abbildungen dienen nur als Beispiel, der für die Befestigung des Antriebs und der zusatzgeräte nötige Raum
hängt von deren Bemaßung ab. Der Monteur wählt die geeignetste Lösung.

Verlegung der Kabelrohre

Für die Kabel notwendige Kabelrohre vom Kabelschacht aus auslegen.
N.B.: die Anzahl der notwendigen Rohre hängt von der Anlage und den vorgesehenen Zusatzgeräten ab.

Befestigung der Halterungen

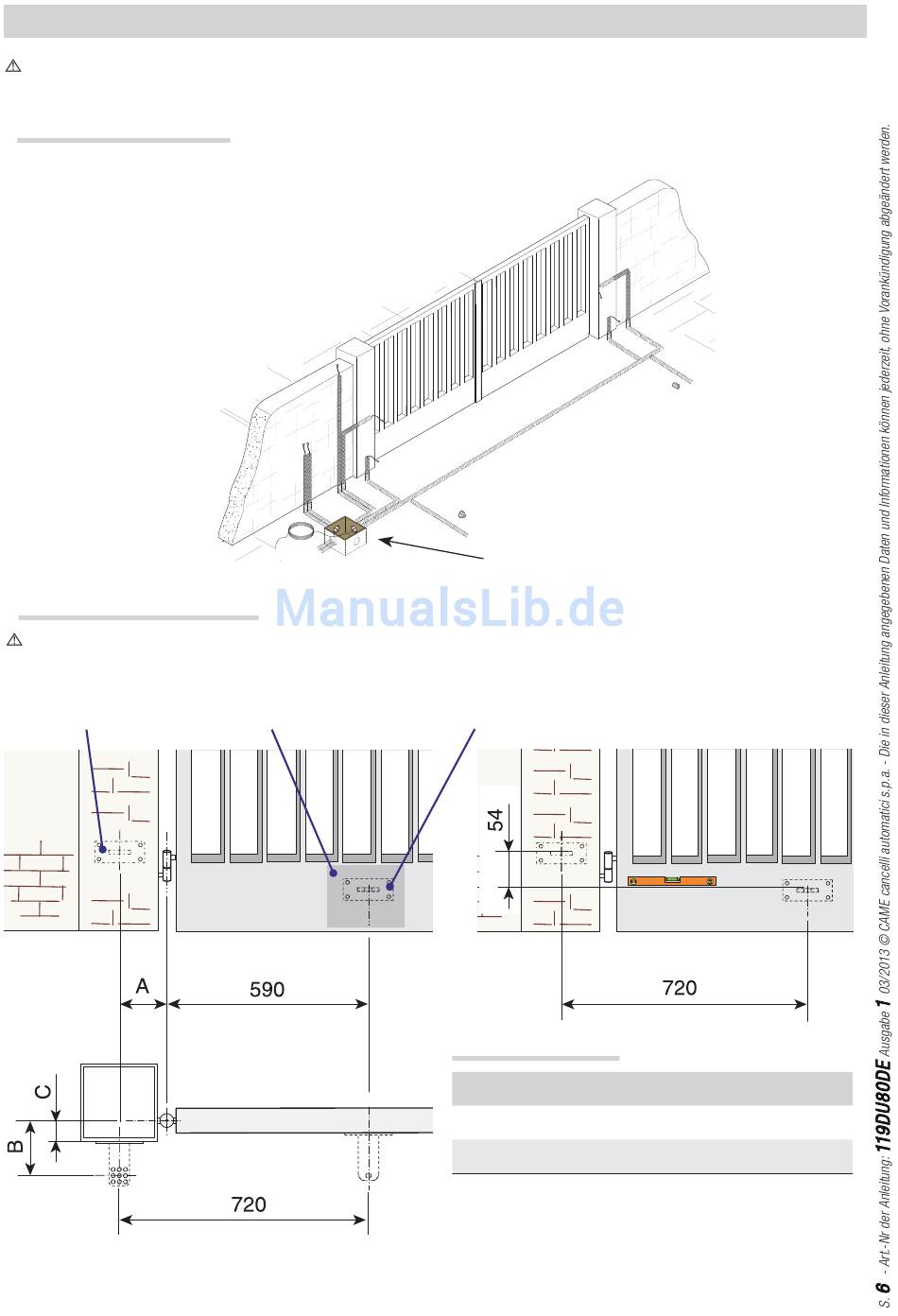

Achtung: Den Befestigungspunkt für den Torbeschlag festlegen und den entsprechenden Befestigungspunkt des
Pfeilerbeschlags berechnen, dabei die in den Abbildungen und in der Tabelle angegebenen Maße einhalten.
Pfeilerbeschlag Befestigungspunkt
Verteilerschacht
Torbeschlag
Montagemaße (mm)
Öff nungswinkel (°)
90°
120°
Achtung: Je größer der Aufl aufwinkel des Torfl ügels, desto
größer ist die Aufl aufgeschwindigkeit und desto geringer
ist die Schließkraft des Antriebs.
Je kleiner der Aufl aufwinkel des Torfl ügels, desto geringer
ist die Aufl aufgeschwindigkeit und desto größer ist die
Schließkraft des Antriebs.
A B C
130 130 60
130 110 50
