Montage
Die Installation muss von qualifiziertem und fachkundigem Personal gemäß den geltenden Vorschriften durchgeführt
werden.
Vorherige Überprüfungen
Vor der Installation sind folgende Kontrollen vorzunehmen:
• Einen geeigneten ganzpoligen Trennschalter mit einem Höchstabstand zwischen den Kontakten von mehr als 3 mm zur Unterbre-
chung der Stromversorgung vorsehen.
• Geeignete Kabelkanäle und -schläuche vorsehen, um die elektrischen Kabel vor Schäden zu schützen.
• Drainagerohr vorsehen, um Rost verursachende Wasseransammlungen zu vermeiden
•
Überprüfen, dass etwaige Kabelverbindungen im Inneren des Fundamentkastens (für die Kontinuität des Sicherheitsnetzes)
im Vergleich zu den anderen inneren Verbindungen über eine zusätzliche Isolierung verfügen.
• Überprüfen, dass die Torstruktur robust ist, die Scharniere gut funktionieren und kein Reibwiderstand zwischen bewegl. und
unbewegl. Teilen besteht.
• Überprüfen, ob ein mechanischer Torblock bei Torauf- und –zulauf vorhanden ist.

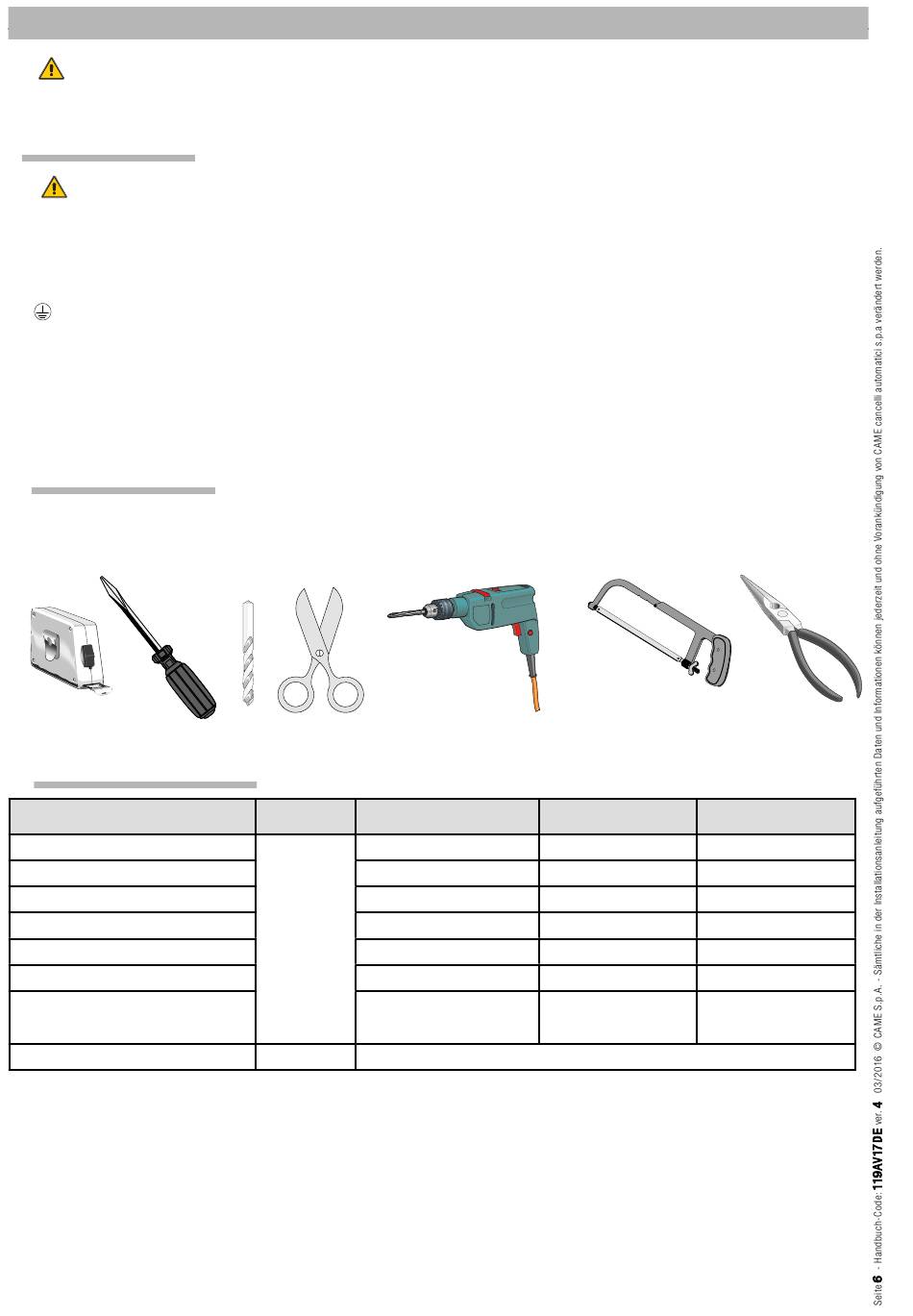

Arbeitsgeräte und Material
Sich davon überzeugen, dass alle Werkzeuge und das notwendige Material zur Durchführung der Installation gemäß den geltenden
Sicherheitsvorschriften vorhanden sind. In der nachstehenden Abbildung wird die Mindestausrüstung für den Installateur darge-
stellt.
Kabelmindeststärken und typen
Anschlüsse
Stromversorgung 230 V
Stromversorgung des Motors 24V
Warnleuchte
Empfänger-Optikkopf
Sender-Optikkopf
Stromversorgung Zubehör
Befehls- und Sicherheitstaster
Anschluss Antenne
N.B. Die Auswahl des Kabeldurchmessers von Kabeln mit einer anderen Länge als die in der Tabelle angeführten, muss laut den An-
gaben der Rechtsvorschrift CEI EN 60204-1 auf der Grundlage der effektiven Leistungsaufnahme der angeschlossenen Vorrichtungen
erfolgen. Für Anschlüsse, die mehrere Belastungen auf der gleichen Leitung (sequential) vorsehen, muss die Bemessung laut Tabelle
auf der Grundlage der Leistungsaufnahmen und effektiven Entfernungen nochmals berechnet werden. Für den Anschluss von in die-
sem Handbuch nicht berücksichtigten Produkten gelten die dem jeweiligen Produkt beigefügten Gebrauchsanweisungen.
Kabeltyp
Kabellänge 1 < 10 m
3G x 1,5 mm
2
3 x 1 mm
2
2 x 0,5 mm
FROR CEI
2
2 x 0,5 mm
20-22
2
CEI EN
4 x 0,5 mm
50267-2-1
2
2 x 0,5 mm
2
2 x 0,5 mm
RG58
Kabellänge 10 < 20m
2
3G x 2,5 mm
3 x 1,5 mm
2
2 x 1 mm
2 x 0.5 mm
4 x 0,5 mm
2 x 0,5 mm
2 x 0,5 mm
max. 10 m
Kabellänge 20 < 30m
2
2
3G x 4 mm
2
2
3 x 2,5 mm
2
2 x 1,5 mm
2
2
2 x 0,5 mm
2
2
4 x 0,5 mm
2
2
2 x 1 mm
2
2
2 x 0,5 mm
