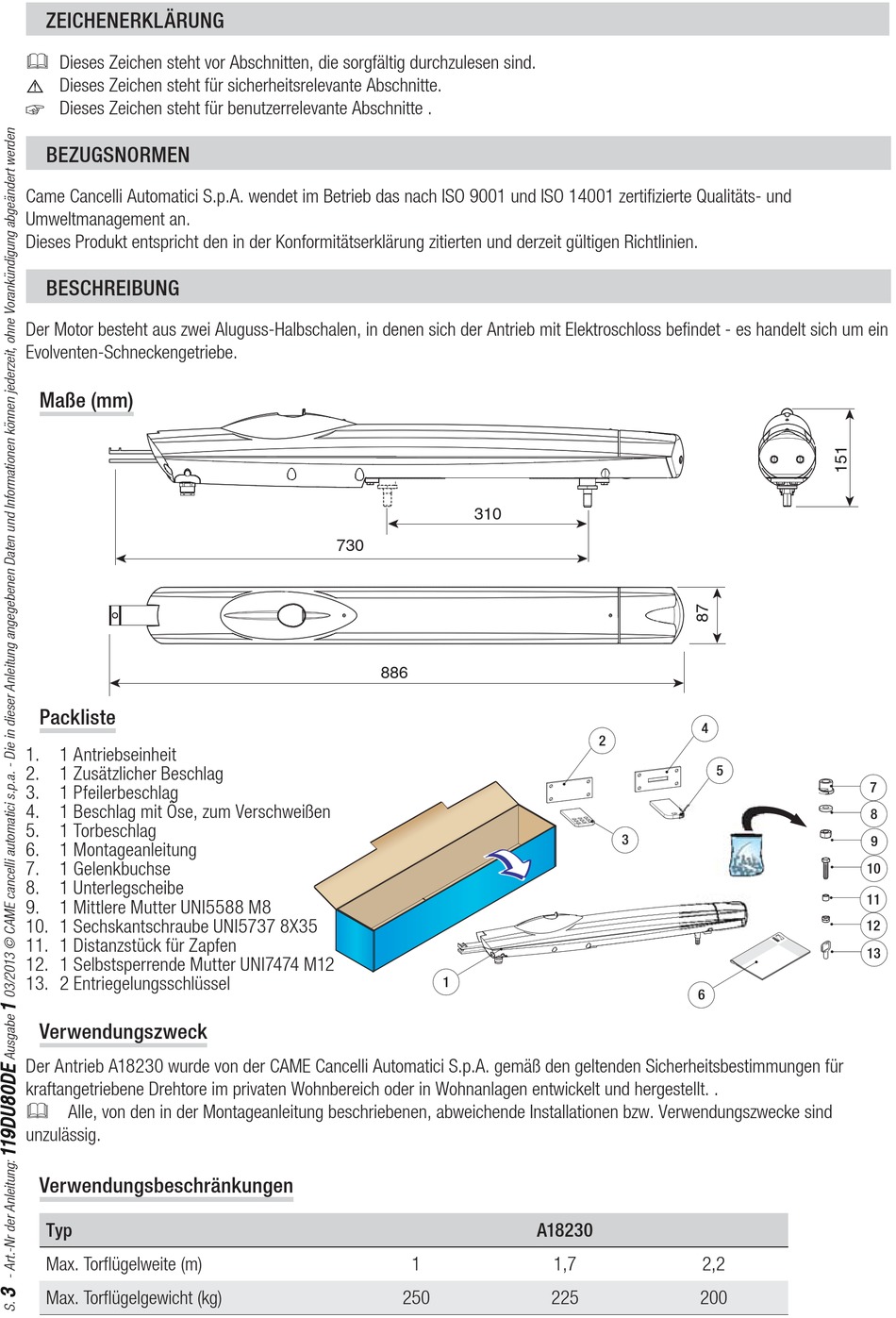

CAME A18230 Montageanleitung Seite 3

ZEICHENERKLÄRUNG
 Dieses Zeichen steht vor Abschnitten, die sorgfältig durchzulesen sind.
Dieses Zeichen steht für sicherheitsrelevante Abschnitte.
☞ Dieses Zeichen steht für benutzerrelevante Abschnitte .
BEZUGSNORMEN
Came Cancelli Automatici S.p.A. wendet im Betrieb das nach ISO 9001 und ISO 14001 zertifizierte Qualitäts- und
Umweltmanagement an.
Dieses Produkt entspricht den in der Konformitätserklärung zitierten und derzeit gültigen Richtlinien.
BESCHREIBUNG
Der Motor besteht aus zwei Aluguss-Halbschalen, in denen sich der Antrieb mit Elektroschloss befindet - es handelt sich um ein
Evolventen-Schneckengetriebe.
Maße (mm)
Packliste
1. 1 Antriebseinheit
2. 1 Zusätzlicher Beschlag
3. 1 Pfeilerbeschlag
4. 1 Beschlag mit Öse, zum Verschweißen
5. 1 Torbeschlag
6. 1 Montageanleitung
7. 1 Gelenkbuchse
8. 1 Unterlegscheibe
9. 1 Mittlere Mutter UNI5588 M8
10. 1 Sechskantschraube UNI5737 8X35
11. 1 Distanzstück für Zapfen
12. 1 Selbstsperrende Mutter UNI7474 M12
13. 2 Entriegelungsschlüssel
Verwendungszweck
Der Antrieb A18230 wurde von der CAME Cancelli Automatici S.p.A. gemäß den geltenden Sicherheitsbestimmungen für
kraftangetriebene Drehtore im privaten Wohnbereich oder in Wohnanlagen entwickelt und hergestellt. .
Alle, von den in der Montageanleitung beschriebenen, abweichende Installationen bzw. Verwendungszwecke sind
unzulässig.
Verwendungsbeschränkungen
Typ
Max. Torfl ügelweite (m)
Max. Torfl ügelgewicht (kg)
1
A18230
1 1,7
250 225
4
2
5
3
6
2,2
200
7
8
9
10
11
12
13
