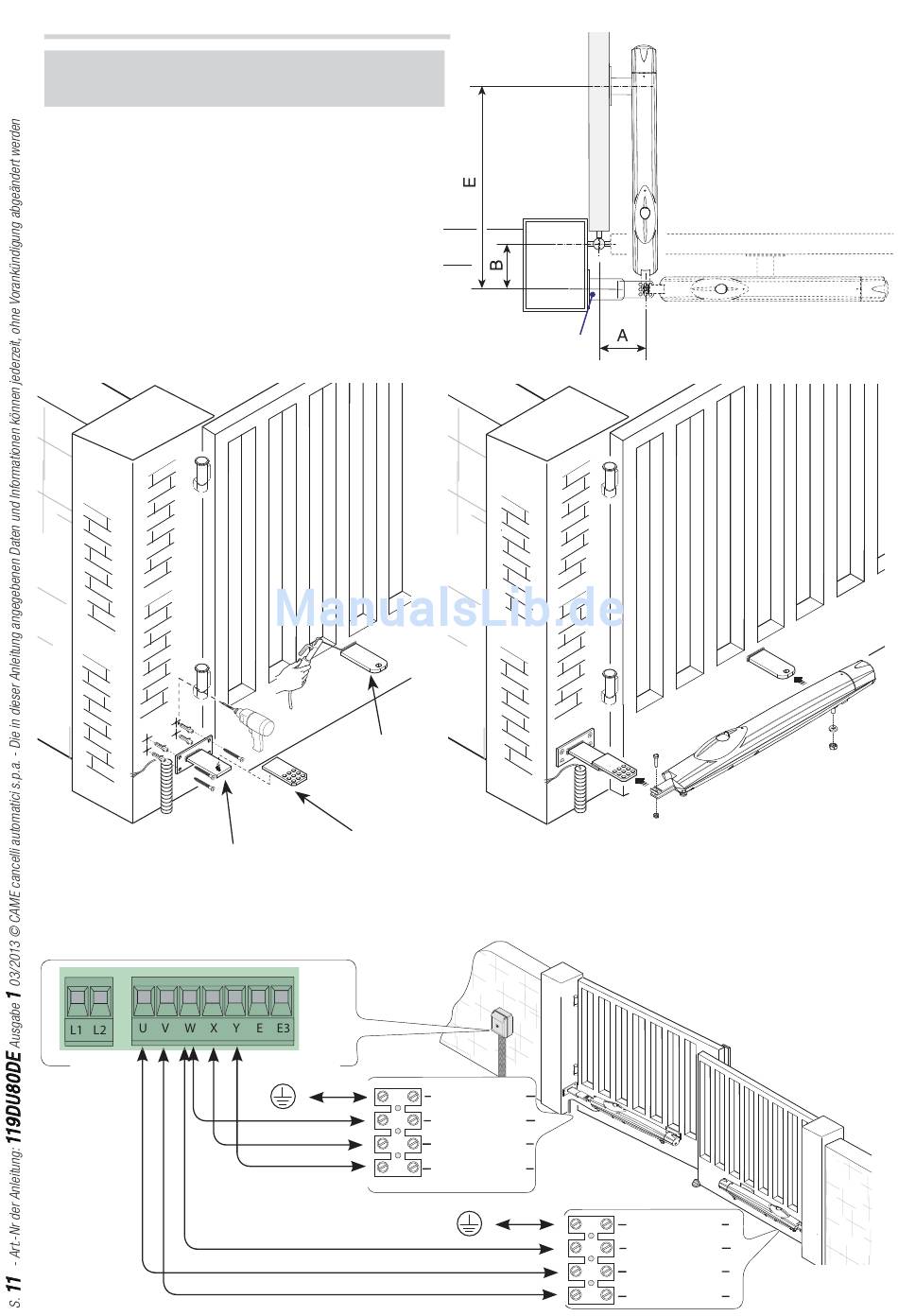

Montage und Anschlüsse für Auflauf nach außen
Öff nungswinkel (°)
90°
Den zusätzlichen Beschlag (nicht inbegriffen) am
Pfeilerbeschlag befestigen, den zusätzlichen Beschlag
am Pfeiler befestigen, dabei die in der Tabelle
angegebenen Maße A und B einhalten.
Das Tor bis 90° öffnen, den Torbeschlag festschweißen
oder mit geeigneten Schrauben befestigen. dabei das
Maß E einhalten.
Den Antrieb mit den mitgelieferten Schrauben und
Unterlegscheiben an den Beschlägen befestigen.
Zusätzlicher Beschlag
A B E
(mm) (mm) (mm)
130 130 720
Haltebügel Tor
Pfeiler beschlag
Zusätzlicher Beschlag
gelb/grün
blau
schwarz
braun
Zulaufverzögerung
gelb/grün
blau
schwarz
Auflaufverzögerung
braun
