CAME A18230 Montageanleitung Seite 2

• Das Gerät ist ausschließlich für den Zweck zu verwenden, für den
es entwickelt wurde. Andere Verwendungszwecke sind gefährlich. Die
CAME Cancelli Automatici S.p.A. haftet nicht für durch ungeeignete, un-
sachgemäße bzw. fehlerhafte Verwendung verursachte Schäden • Diese
Hinweise zusammen mit den Gebrauchs- und Montageanleitungen der, in
die Anlage eingebauten Geräte, aufbewahren.
Vor der Montage
(Überprüfung der vorhandenen Anlage: bei negativer Bewertung vor der
Montage zunächst dafür sorgen, dass die Anlage sicher ist)
• Überprüfen, dass die anzutreibende Schranke in gutem Zustand, gut
ausgewuchtet und eben ist und sich gut öff net und schließt. Überprüfen,
dass geeignete mechanische Toranschläge vorhanden sind • Sollte der
Antrieb in weniger als 2,5 m Höhe vom Boden bzw. von einer anderen
Zugangsebene montiert werden, überprüfen ob gegebenenfalls Schutzan-
lagen bzw. Warnschilder anzubringen sind • Sollten die zu automatisie-
renden Torfl ügel über Fußgängertore verfügen, muss ein System vorhan-
den sein, das deren Öff nung während des Torlaufs verhindert • Darauf
achten, dass der sich öff nende Torfl ügel keine Quetschgefahr mit dem
umliegenden Mauerwerk zur Folge hat • Antrieb nicht verkehrt herum
oder auf Teile, die sich verbiegen könnten, montieren. Wenn nötig, die
Befestigungspunkte in geeigneter Weise verstärken • Nicht auf bergauf
bzw. bergab liegenden Torfl ügeln (nicht eben liegenden) montieren •
Überprüfen, dass evtl. vorhandene Bewässerungsanlagen den Antrieb
nicht von unten befeuchten können.
• Baustelle in angemessener Weise kennzeichnen und begrenzen, um
den Zutritt Unbefugter, im Besonderen von Minderjährigen und Kindern,
zu verhindern • Bei der Handhabung von über 20 kg schweren Antrieben
ist besondere Vorsicht gegeben. In diesem Fall, benötigt man geeigne-
te Geräte, um den Antrieb sicher bewegen zu können • Alle Aufl aufbe-
fehlsgeber (Taster, Schlüsseltaster, Magnetkartenleser usw.) müssen
in mindestens 1,85 m Entfernung vom Aktionsbereich der Tür bzw. so
montiert werden, dass man sie nicht von außen erreichen kann. Zudem
müssen sämtliche Befehlsgeber (Taster, Annäherungstaster usw.) in min-
destens 1,5 m Höhe so montiert werden, dass sie nicht von Unbefugten
betätigt werden können • Alle Befehlsgeber mit "Totmannbedienung"
müssen so montiert werden, dass die sich bewegenden Torfl ügel und
der gesamte Durchgangs- und Fahrbereich gut überblickbar sind • Wenn
nicht vorhanden, einen die Entriegelungseinheit anzeigenden, permanen-
ten Aufkleber anbringen • Vor der Übergabe an den Benutzer überprüfen,
dass die Anlage den Richtlinien EN 12453 und EN12445 (Schließkräfte)
entspricht und sicher stellen, dass der Antrieb in angemessener Weise
eingestellt und dass die Sicherheits- und Schutzeinrichtungen sowie die
manuelle Entriegelungseinheit gut funktionieren • Wenn nötig gut sicht-
bare Warnschilder (z.B. Torwarnschild) anbringen.
Anleitungen und besondere Hinweise für den Verwender
• Dafür sorgen, dass der Torbereich sauber und Hindernisfrei ist. Den
Funktionsbereich der Lichtschranken von Pfl anzenwuchs sowie den
Aktionsbereich des Antriebs von Hindernissen frei halten • Kinder dürfen
nicht mit den festen Befehlsgebern spielen bzw. sie dürfen sich nicht im
Torbereich aufhalten. Fernbedienungsgeräte (Handsender) und alle Be-
fehlsgeber überhaupt außerhalb der Reichweite von Kindern halten, um
den versehentlichen Betrieb der Anlage zu vermeiden • Das Gerät ist nicht
geeignet, um von Personen (darunter auch Kindern) mit beschränkten
physischen, sensorischen oder geistigen Fähigkeiten bzw., die nicht über
die nötige Erfahrung und Kenntnisse verfügen, verwendet zu werden, es
sei denn sie werden von einer für ihre Sicherheit verantwortliche Per-
son bei der Verwendung des Geräts überwacht bzw. wurden von dieser
mit dem Betrieb des Geräts vertraut gemacht. • Die Anlage regelmäßig
überprüfen, um etwaige Fehlfunktionen oder Verschleißerscheinungen
Wichtige Sicherheitshinweise:
BITTE AUFMERKSAM DURCHLESEN!
Vorwort
Montage
ACHTUNG!
bzw. Schäden an den beweglichen Teilen, an den Antriebskomponenten
sowie an allen Befestigungspunkten- und -Einrichtungen und an den
zugänglichen Kabeln und Anschlüssen festzustellen. Sämtliche Gelenke
(Scharniere) und Reibungsstellen (Laufschienen) schmieren und sauber
halten • Alle sechs Monate die Funktionstüchtigkeit der Lichtschranken
und der Sicherheitsleisten überprüfen. Um die Funktionstüchtigkeit der
Lichtschranken zu kontrollieren, während des Zulaufs einen Gegenstand
davor bewegen; wenn der Antrieb reversiert oder stehen bleibt, funktio-
nieren die Lichtschranken in korrekter Weise. Dies ist die einzige War-
tungsmaßnahme, die bei mit Strom versorgter Anlage durchgeführt wird.
Die Lichtschranken regelmäßig säubern (dafür ein mit Wasser befeuchte-
tes Tuch verwenden; keine Lösungsmittel oder Chemikalien verwenden,
da diese die Geräte beschädigen könnten) • Sollten Reparaturen oder Ein-
stellungsänderungen erforderlich sein, den Antrieb entriegeln und bis zur
erneuten Sicherung nicht verwenden • Vor der Entriegelung der Anlage
zur manuellen Öff nung die Stromversorgung unterbrechen, um mögliche
Gefahrsituationen zu vermeiden. Anleitungen durchlesen. • Sollte das
Netzkabel beschädigt sein, zur Vermeidung von durch Strom verursachten
Unfällen dafür sorgen, dass es vom Hersteller, seinem technischen Kun-
dendienst bzw. von einem Fachmann ersetzt wird • NICHT AUSDRÜC-
KLICH AUFGEFÜHRTE TÄTIGKEITEN sind dem Verwender UNTERSAGT. Für
Reparaturen, Einstellungsänderungen und außerplanmäßige Wartung-
smaßnahmen WENDEN SIE SICH BITTE AN DEN WARTUNGSDIENST • Das
Ergebnis der Anlagenprüfungen im Wartungsregister notieren.
Anweisungen und Empfehlungen für alle
• Tätigkeiten in der Nähe der Scharniere bzw. der sich bewegenden me-
chanischen Teile vermeiden • Während des Betriebs den Aktionsbereich
des sich bewegenden Tores vermeiden • Nicht gegen die Antriebskraft
einwirken, da dadurch Gefahrsituationen entstehen können • In den Ge-
fahrzonen, die durch entsprechende Piktogramme bzw. schwarz-gelbe
Färbung zu kennzeichnen sind, besondere Vorsicht walten lassen •
Während der Betätigung eines Tasters bzw. eines Befehlsgerätes im „Tot-
mannbetrieb" ständig kontrollieren, dass sich bis zum Schluss niemand
im Aktionsradius der Anlage befi ndet • Das Tor kann sich jederzeit ohne
Vorwarnung in Bewegung setzen • Während der Säuberung und Wartung
immer die Stromzufuhr unterbrechen.

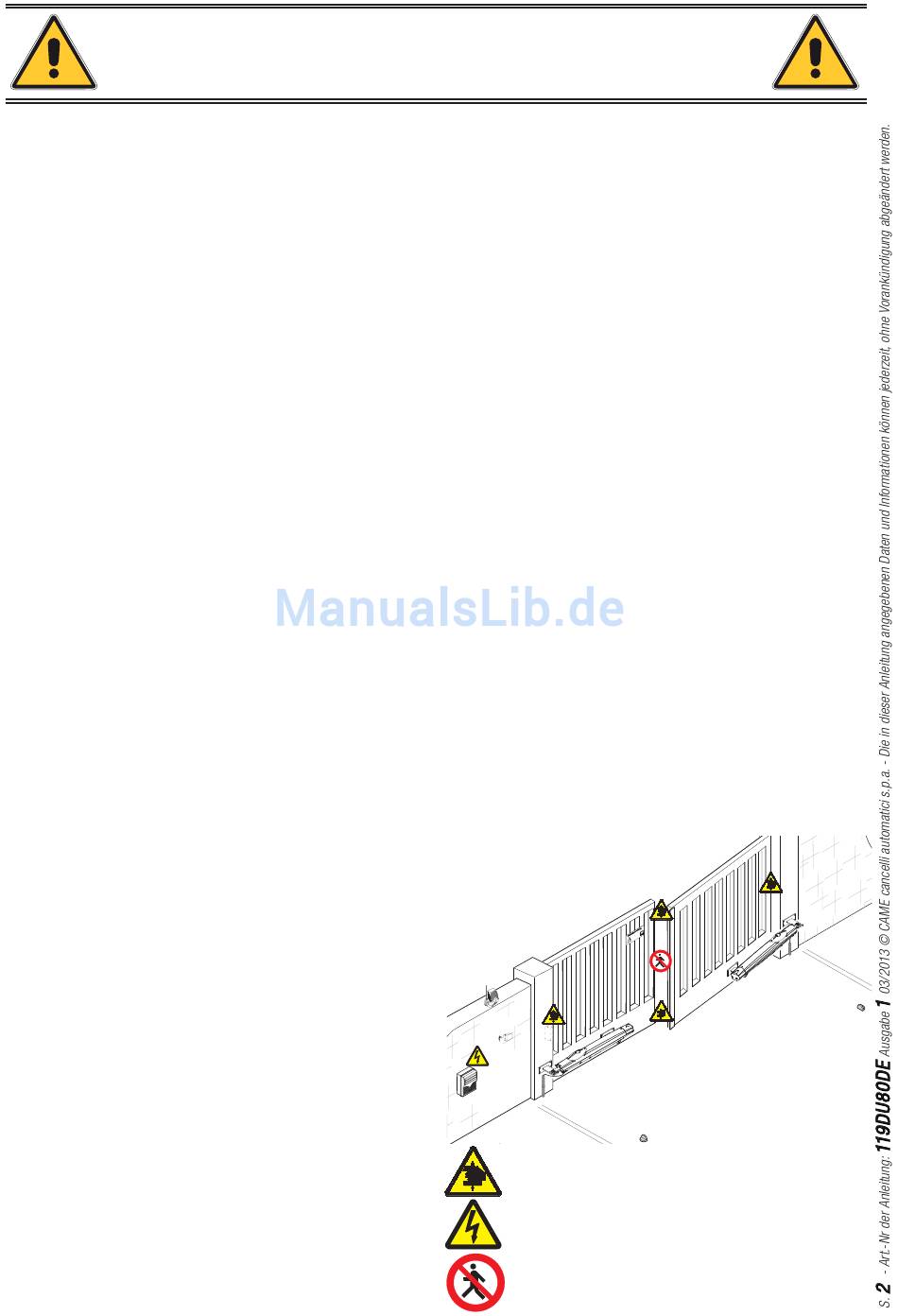

Quetschgefahr Hände
Gefahr durch unter Strom stehende Teile
Durchfahrt während des Betriebs der Anlage verboten
