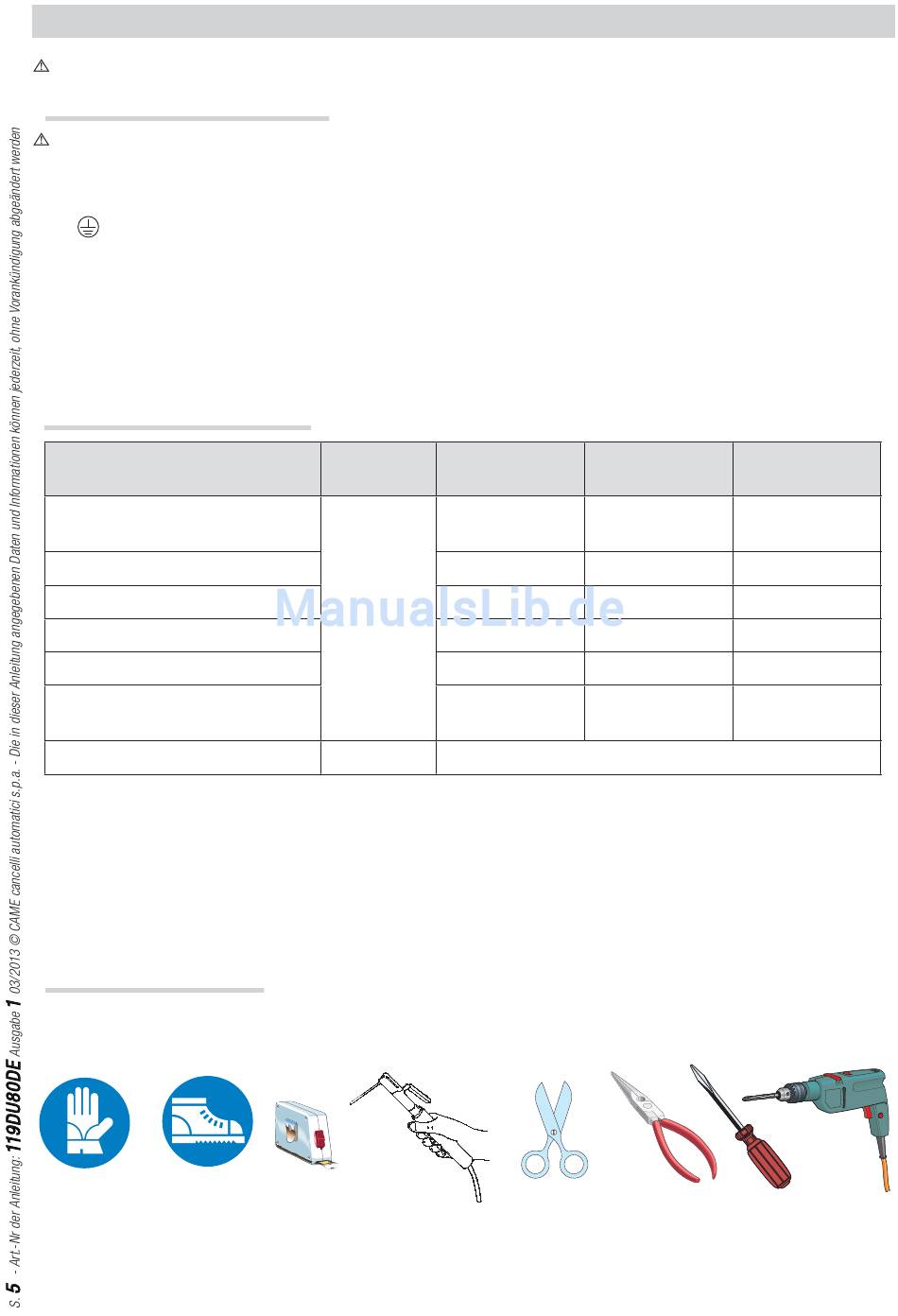

ALLGEMEINE MONTAGEANWEISUNGEN
Die Montage muss von erfahrenem Fachpersonal gemäß den geltenden Richtlinien durchgeführt werden.

Vorher vorzunehmende Kontrollen

Vor der Montage muss man:
Eine angemessene Schutzauslösungseinheit mit einer Distanz von mehr als 3 mm zwischen den Kontakten als
Trennschalter des Stromkabels vorsehen;
Zum Schutz der Stromkabel gegen mechanische Schäden geeignete Kabelrohre und Schläuche vorsehen.
Überprüfen, dass etwaige Kabelverbindungen im Innern des Gehäuses (für die Schutzschaltung) gegenüber den
anderen internen Leitungen über eine zusätzliche Isolierung verfügen;
Überprüfen, dass das Tor robust ist, die Scharniere gut funktionieren und keine Reibungsstellen zwischen stehenden und
beweglichen Teilen bestehen;
Überprüfen, dass im Auf- und Zulauf mechanische Anschläge vorhanden sind.
Kabeltypen und Mindeststärken
Anschluss
Betriebsspannung Steuereinheit
230 V AC
Betriebsspannung Antrieb 230 V AC
Blinkleuchte
Lichtschranken Sender
Lichtschranken Empfänger
Befehlsgeräte und
Sicherheitseinrichtungen
Antenne
N.B.: Die Wahl der Kabelstärke von Kabeln mit einer anderen Länge, als die in der Tabelle angeführten, muss laut den Angaben
der Richtlinie CEI EN 60204-1 auf der Grundlage der effektiven Leistungsaufnahme der angeschlossenen Geräte erfolgen.
Für Anschlüsse, die mehrere Belastungen auf der gleichen Leitung (sequentiell) vorsehen, muss die Bemessung laut Tabelle
auf der Grundlage der Leistungsaufnahmen und effektiven Entfernungen nochmals berechnet werden. Für den Anschluss von in
dieser Anleitung nicht berücksichtigten Produkten, gelten die dem jeweiligen Produkt beigefügten Gebrauchsanweisungen.

Werkzeug und Materialien

Überprüfen, dass alle Werkzeuge und das für die Montage notwendige Material entsprechend den geltenden
Sicherheitsvorschriften vorhanden sind. In der nachstehenden Abbildung einige Beispiele für den Monteur.
Kabellänge
Kabeltyp
1 < 10 m
3G x 1,5 mm
4G x 1,5 mm
FROR CEI
2 x 0,5 mm
20-22
CEI EN
2 x 0,5 mm
50267-2-1
4 x 0,5 mm
2 x 0,5 mm
RG58
Kabellänge
10 < 20 m
2
2
3G x 2,5 mm
2
2
4G x 1,5 mm
2
2
2 x 1 mm
2
2
2 x 0,5 mm
2
2
4 x 0,5 mm
2
2
2 x 0,5 mm
max. 10 m
Kabellänge
20 < 30 m
2
3G x 2,5 mm
2
4G x 2,5 mm
2
2 x 1,5 mm
2
2 x 0,5 mm
2
4 x 0,5 mm
2
2 x 0,5 mm
